分段式扩展多工位桌面收纳插座设计

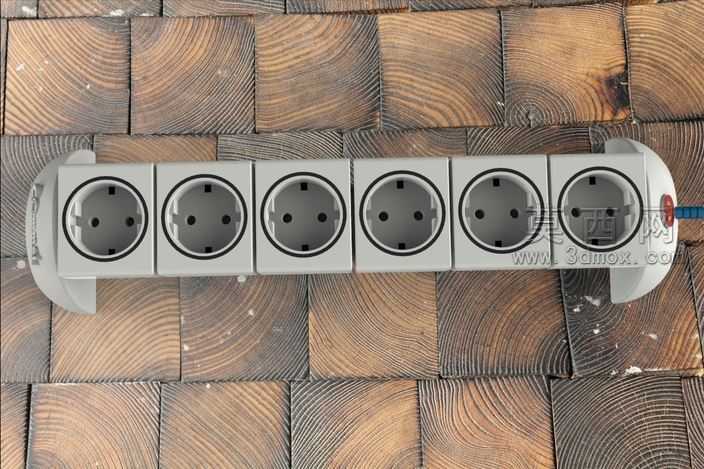

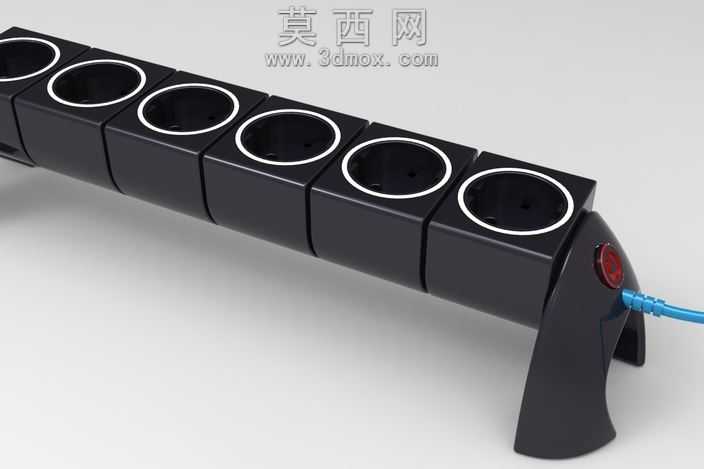

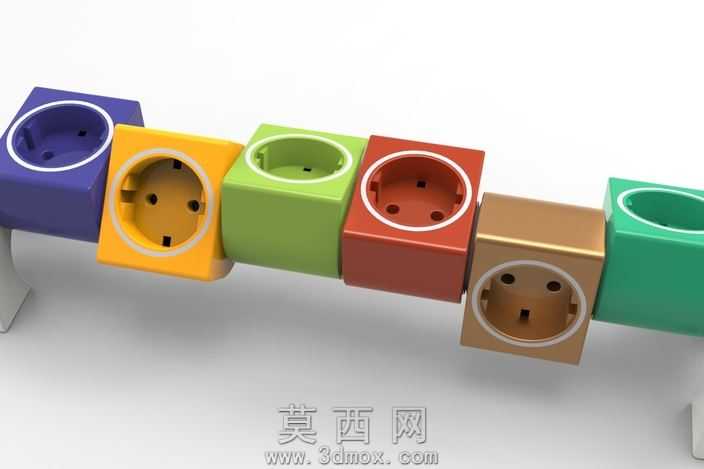

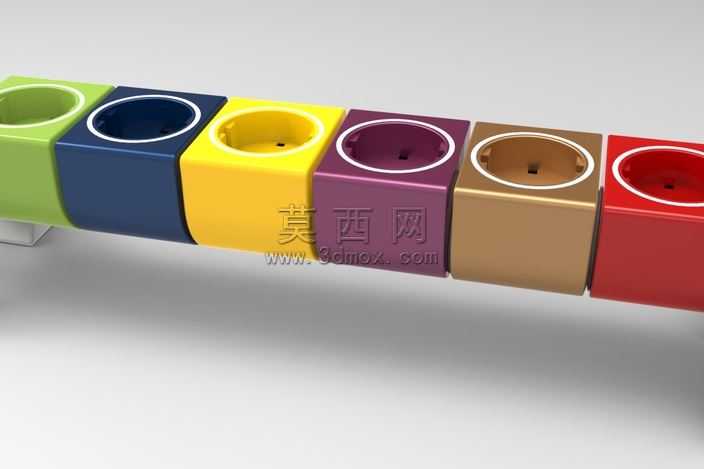

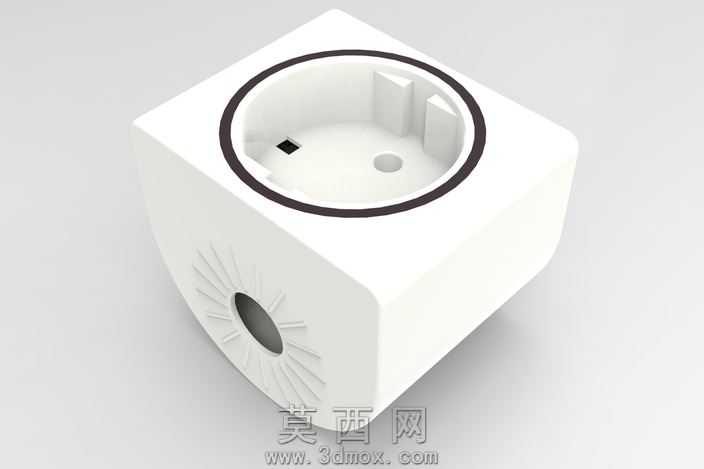

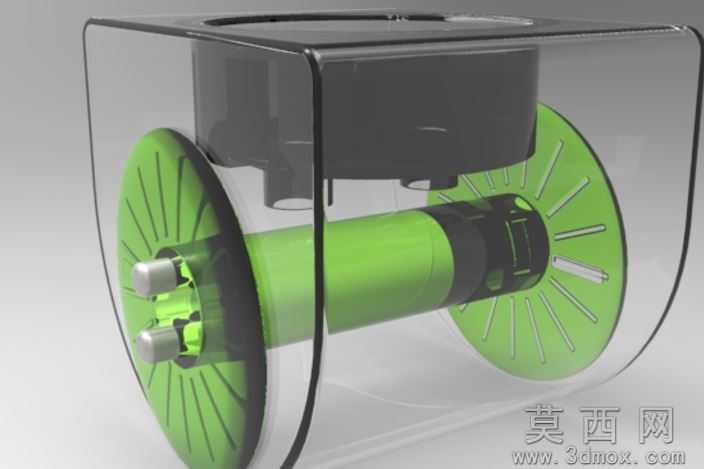

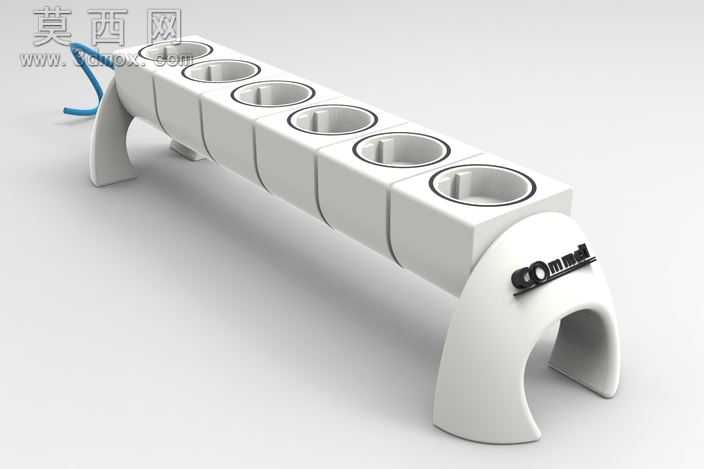

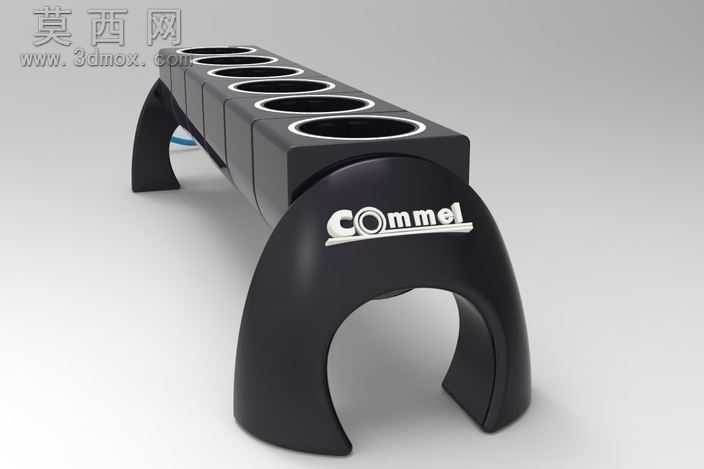

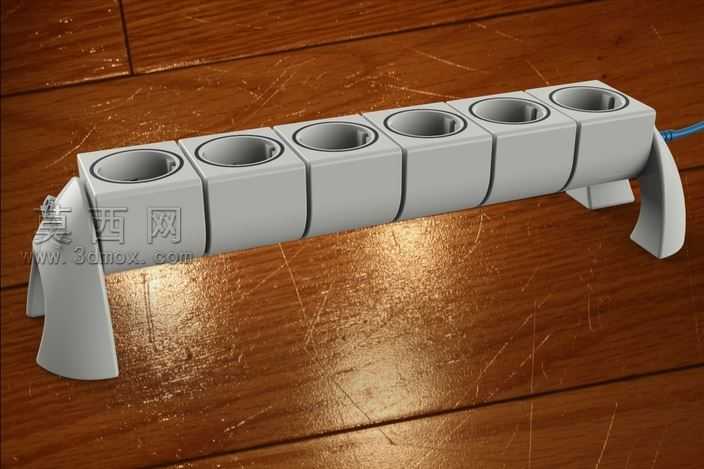

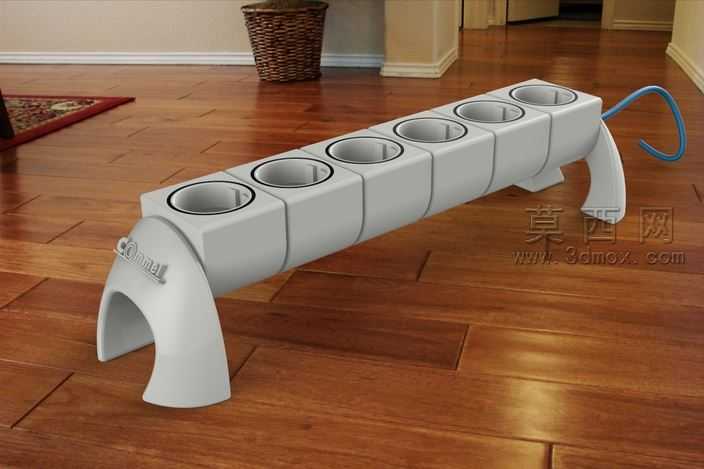

本作品采用模块化分段扩展的设计思路完成三维建模，整体以长条形排布为基础结构，主体由六个独立的方形功能模块依次拼接组成，每个模块顶部预留圆形插孔安装位，孔位边缘做环形内凹结构处理，用于固定插座防护胶圈，保障用电安全。建模过程中首先绘制单个分段模块的基础草图，通过拉伸命令生成模块基体，对模块拼接端面做定位凸台与凹槽的配合结构设计，确保多段模块拼接时定位精准、衔接紧密无错位，可根据实际使用需求增减模块数量，实现插孔位数量的灵活扩展。两端支撑结构采用弧形拱脚造型，通过放样命令生成流畅的曲面轮廓，拱脚底部做平面切平处理，保证放置时的平稳性，其中一端支撑表面预留品牌标识的安装凹槽，可嵌入标识牌提升产品辨识度。主体侧面做等距的环形凹槽造型，既区分各个独立分段模块，也强化了整体的视觉层次感，避免长条形结构过于单调。材质渲染阶段，主体外壳选用哑光白色ABS工程塑料材质，调整材质的粗糙度参数模拟细腻的磨砂质感，插孔内部做深色金属导电件的材质表现，搭配侧边引出的蓝色电源线，通过色彩对比提升视觉辨识度。场景渲染采用纯白影棚环境，添加柔和的区域光模拟室内柔光效果，开启环境遮蔽让结构衔接处的阴影过渡自然，突出产品简约利落的造型特点。整体结构设计兼顾实用性与美观性，模块化分段结构既降低了生产开模的成本，也让用户可根据桌面用电需求自由组合插孔数量，弧形拱脚的支撑设计将主体抬离桌面，避免桌面水渍渗入插孔，同时流畅的弧形线条弱化了工业产品的生硬感，适配现代简约的桌面布置风格。建模过程中对拼接处的配合公差做了参数化设定，确保模块拼接后无松动缝隙，电源线引出位置做圆角过渡处理，避免线材弯折破损，所有边角均做R2圆角处理，消除尖锐棱角提升使用安全性。
