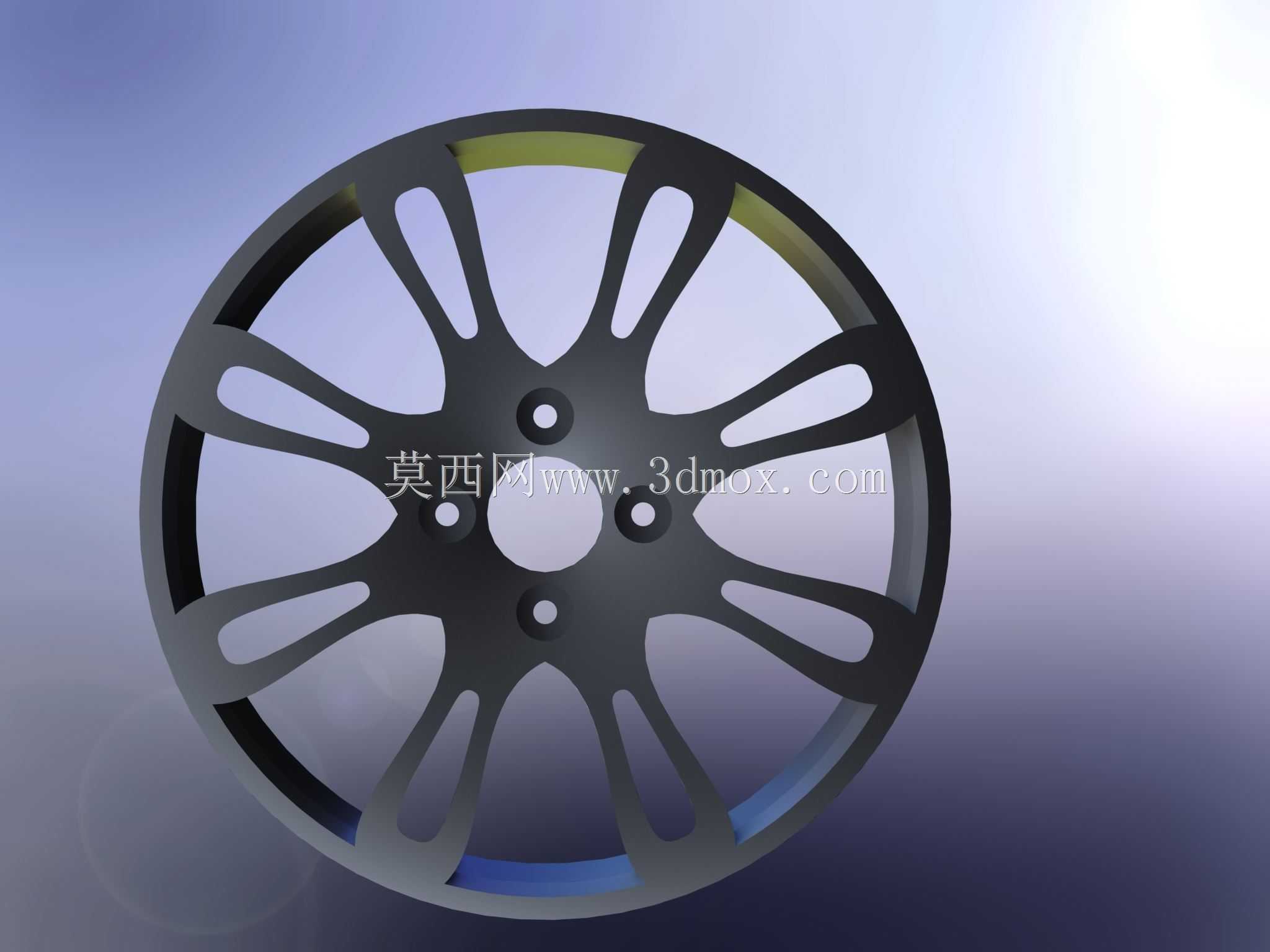

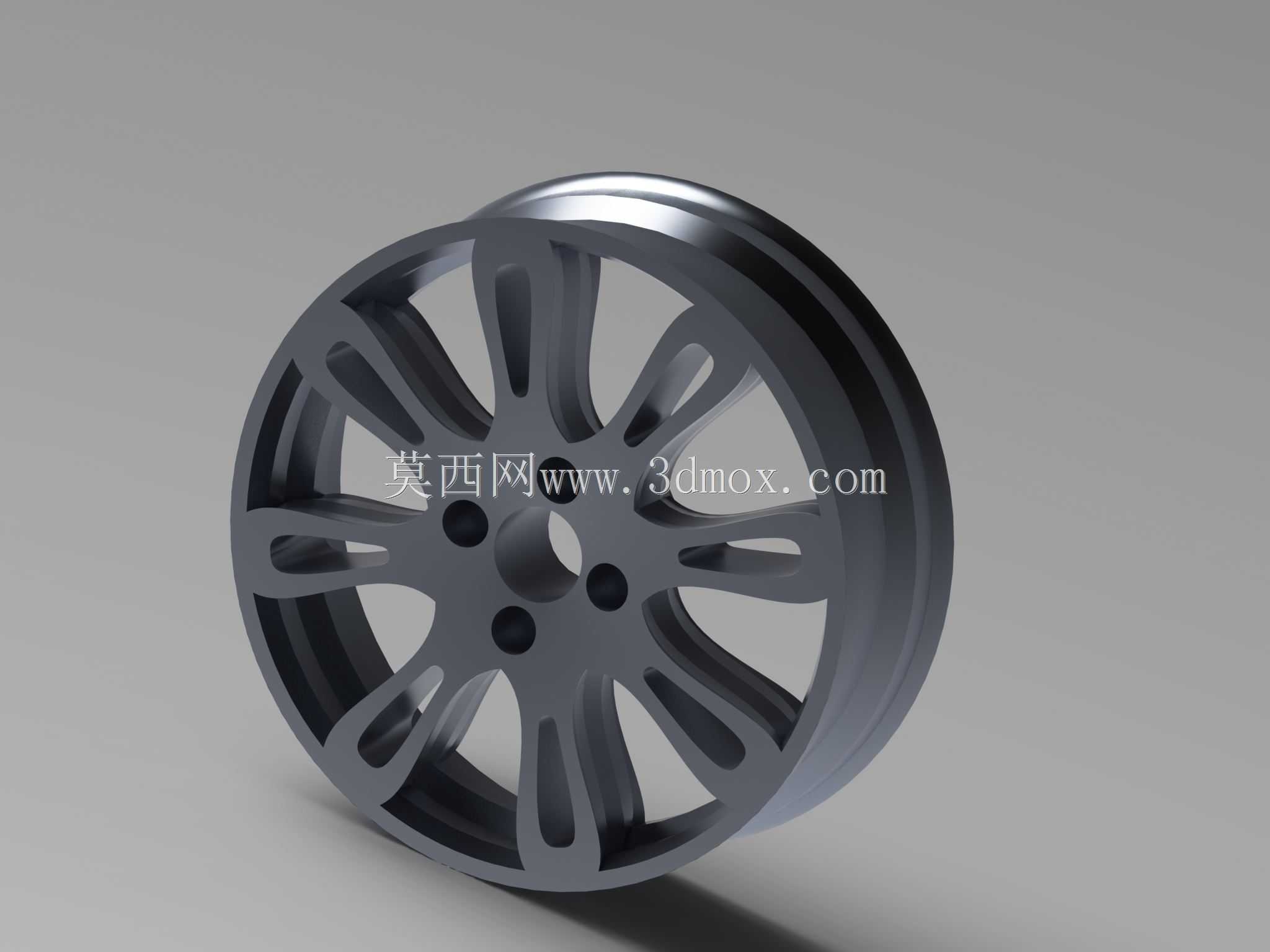

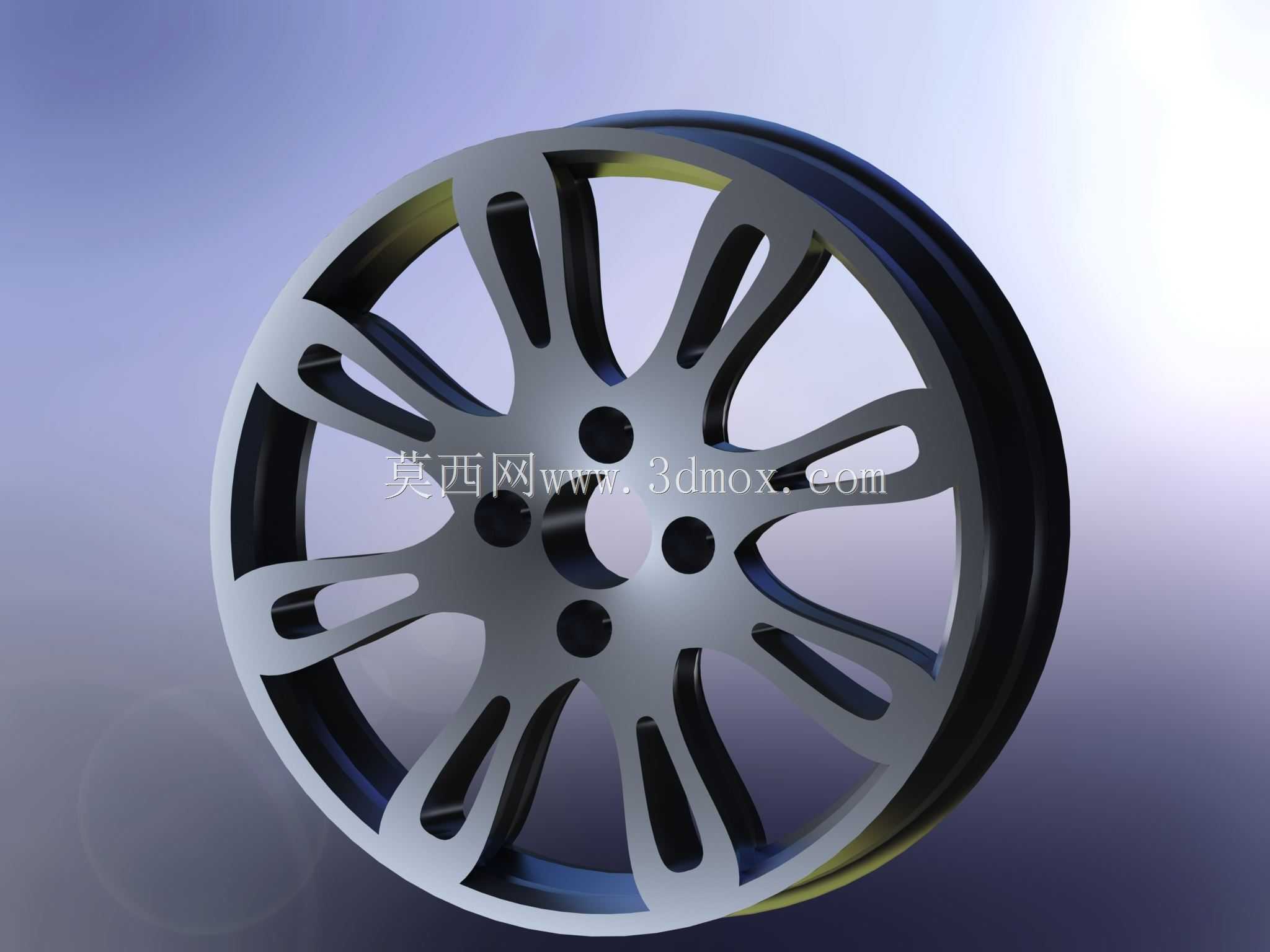

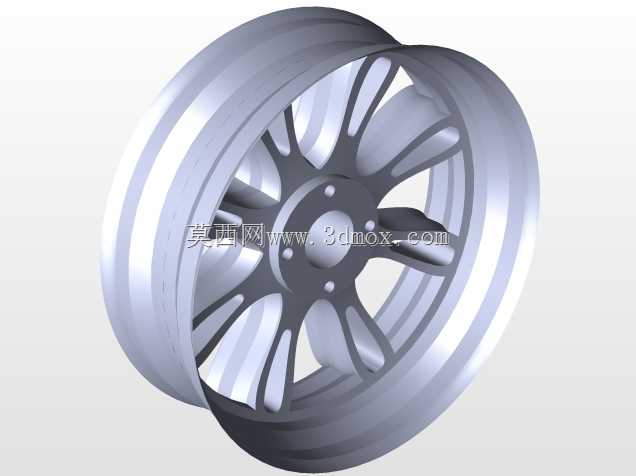

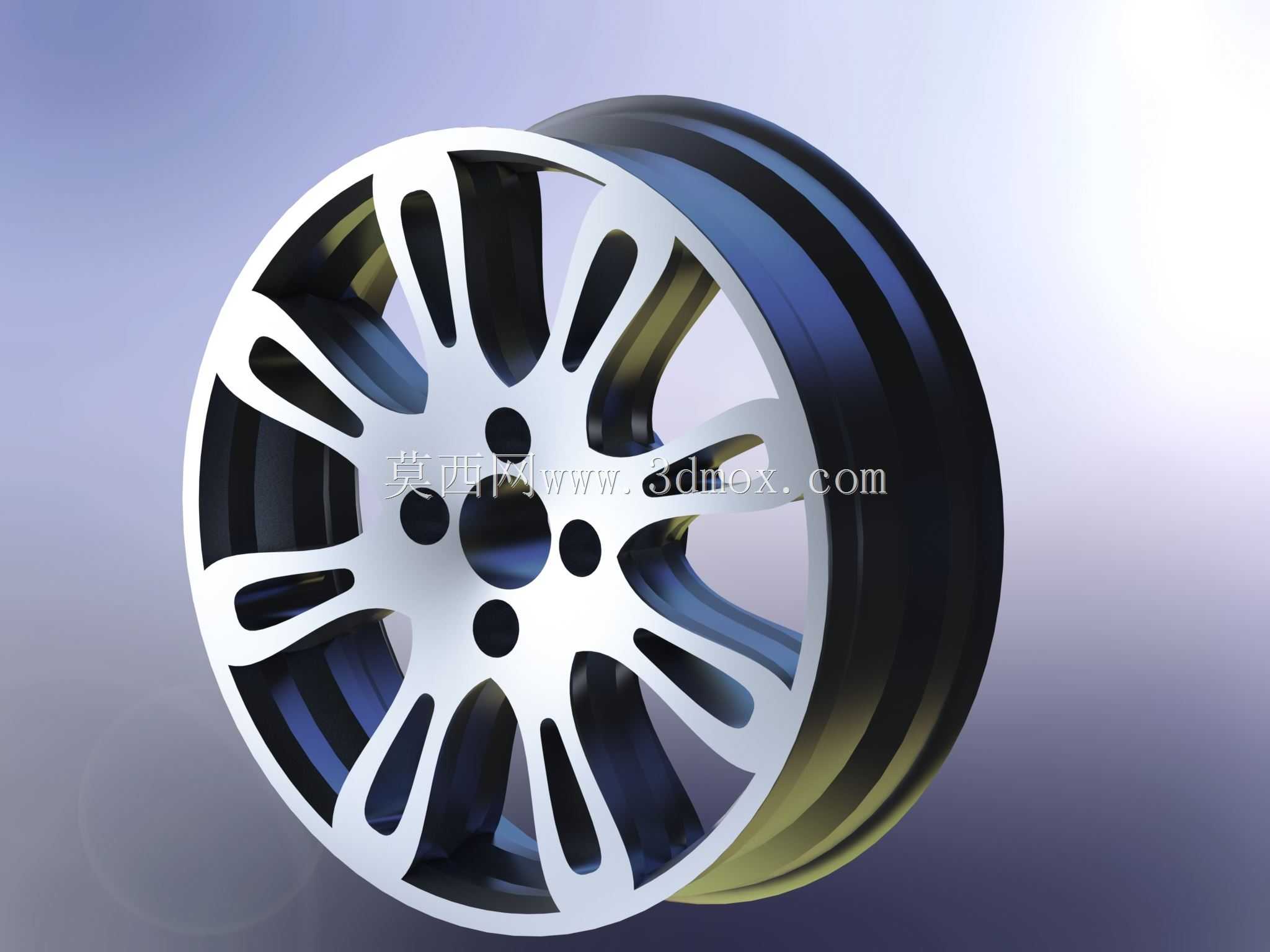

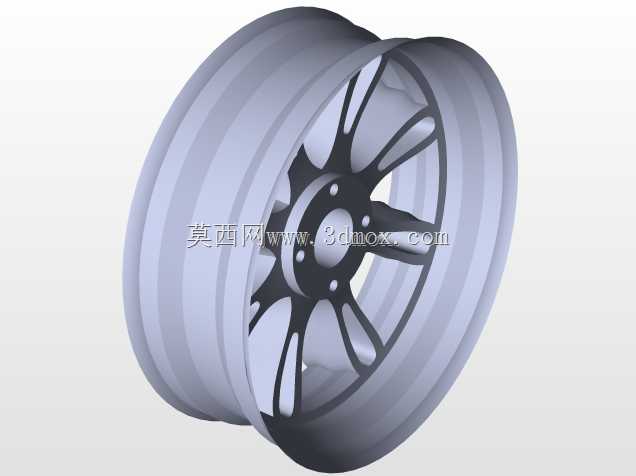

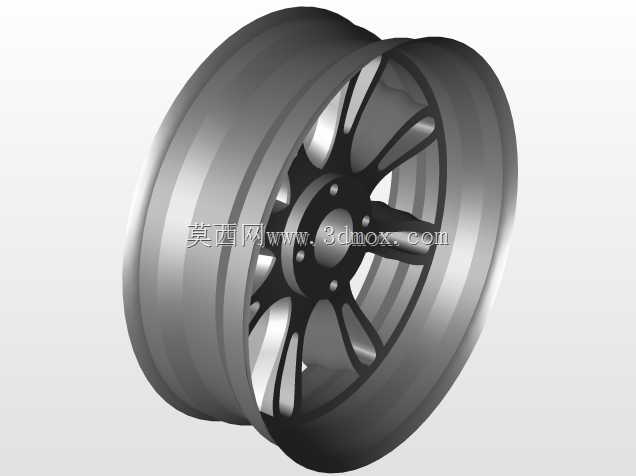

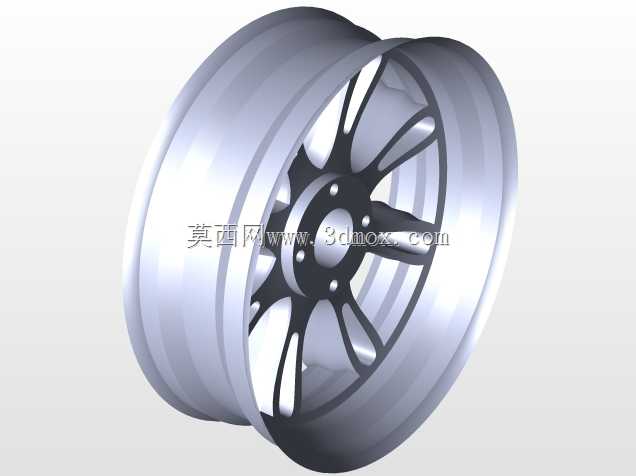

乘用车多辐条铝合金轮毂结构设计

　　日常做底盘行走部件建模时，轮毂是绕不开的核心结构件，这次的轮毂结构针对家用乘用车场景设计，适配常规紧凑型、中型家用轿车的装车需求，日常行驶覆盖城市铺装路面、高速巡航以及轻度非铺装路面的通行场景，是整车行走系统里连接车桥与轮胎的核心承载部件。从功能层面看，这个部件首先要承担整车整备质量加满载载荷的静载荷，还要传递行驶过程中驱动、制动的扭矩，同时缓冲路面颠簸带来的冲击，轮辐的镂空结构不是单纯为了视觉效果，每一处辐条的弧度、宽度都经过受力路径的排布优化，让载荷从中心安装位均匀分散到整个轮辋圈体，避免局部应力集中导致的开裂风险。设计过程中没有采用过于激进的细辐条造型，而是兼顾了铸造工艺的可行性，

　　辐条之间的间隙既保证了制动系统的散热通风需求——日常连续制动时，刹车卡钳与刹车盘产生的热量可以通过辐条间隙快速随气流排出，避免热衰减影响制动性能，同时也预留了后期加装胎压监测模块、平衡块的安装空间，不会出现结构干涉。安装边界上，中心孔位按照常规乘用车的轴头尺寸匹配，周围的螺栓孔位采用五孔通用排布，适配主流家用车的孔距参数，轮辋的胎圈座位置严格匹配常规子午线轮胎的安装尺寸，胎圈座的圆角、凸缘高度都符合轮胎装配的公差要求，避免装车后出现漏气、轮胎脱圈的风险。轮辋的偏距参数经过测算，装车后轮胎不会超出翼子板边界，同时转向时不会与减震器、下摆臂等悬挂部件发生运动干涉，满打方向以及悬架压缩到极限行程时，都预留了足够的安全间隙。

　　结构设计时特意在辐条与轮辋的连接位置做了圆弧过渡，没有直角结构，一方面是降低铸造时的应力集中，减少铸件冷却过程中出现缩松、裂纹的概率，另一方面也能降低行驶过程中应力交变带来的金属疲劳风险，提升部件的使用寿命。轮辋的轮缘位置做了加厚处理，应对日常路边停车时可能出现的胎侧剐蹭、路肩冲击，避免轻微磕碰就导致轮辋变形失圆，影响动平衡。中心安装面的平面度要求在建模时就做了公差预留，保证装车后轮毂与轴头贴合紧密，不会出现高速行驶时的抖动问题，螺栓孔的沉台位置也做了对应设计，匹配轮毂螺栓的球面贴合面，保证螺栓锁紧时受力均匀，不会出现螺栓剪切断裂的隐患。整个轮毂的重量控制也做了考量，在保证结构强度满足满载、冲击载荷要求的前提下，

　　尽可能通过辐条的等强度设计削减非受力区域的材料厚度，降低簧下质量，提升整车的悬挂响应速度与燃油经济性，相比同尺寸的钢制轮毂，重量优势明显，同时铝合金材料的散热性能也更优，能进一步帮助制动系统降温。建模过程中所有的曲面过渡都做了连续性处理，没有突兀的折角，既减少了后期表面处理的打磨工作量，也能降低行驶过程中的风阻，辐条表面的流线型弧度可以引导气流穿过轮毂间隙，带走热量的同时减少乱流产生的风噪。
