四轮自行车前置防护保险杠结构设计

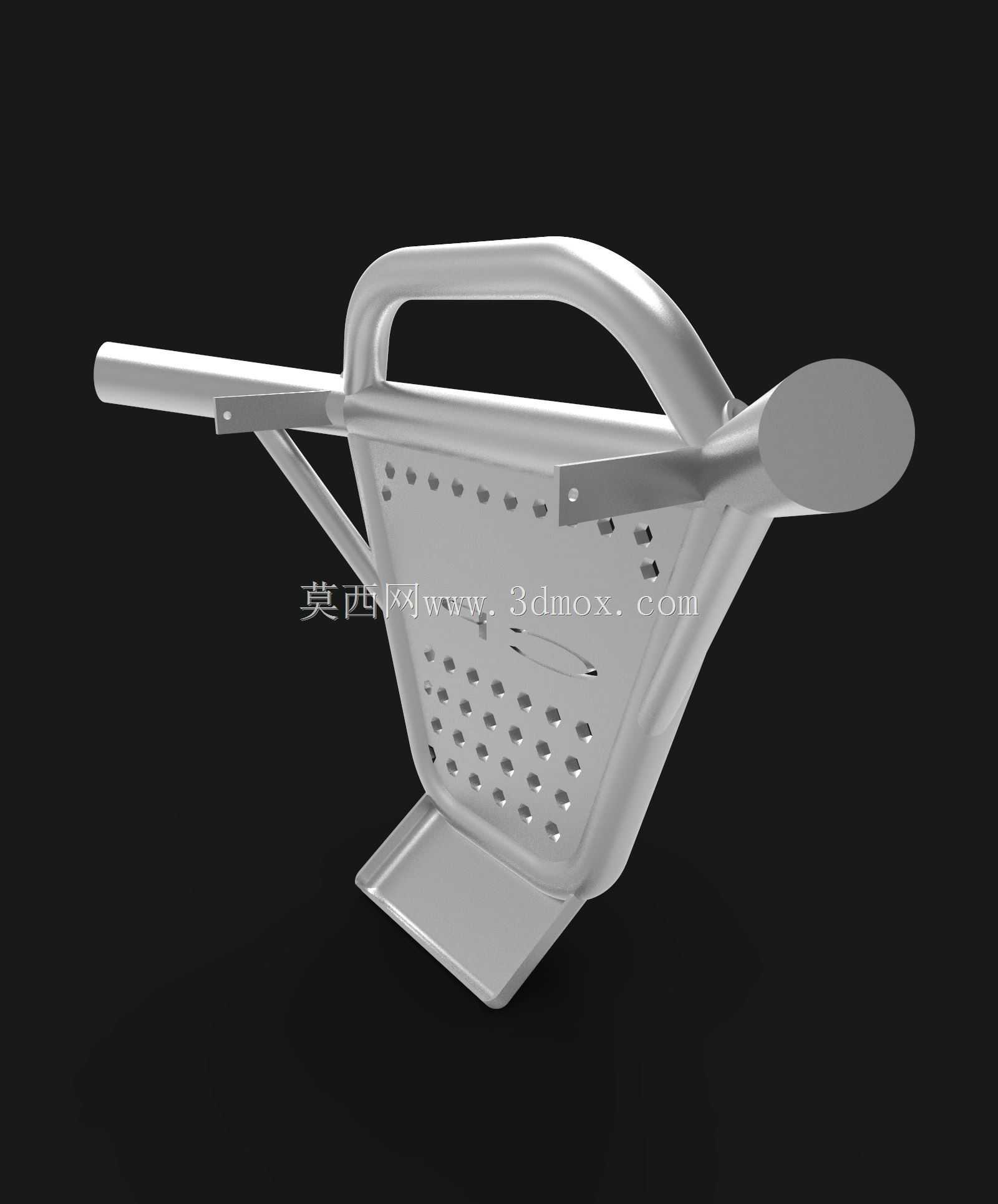

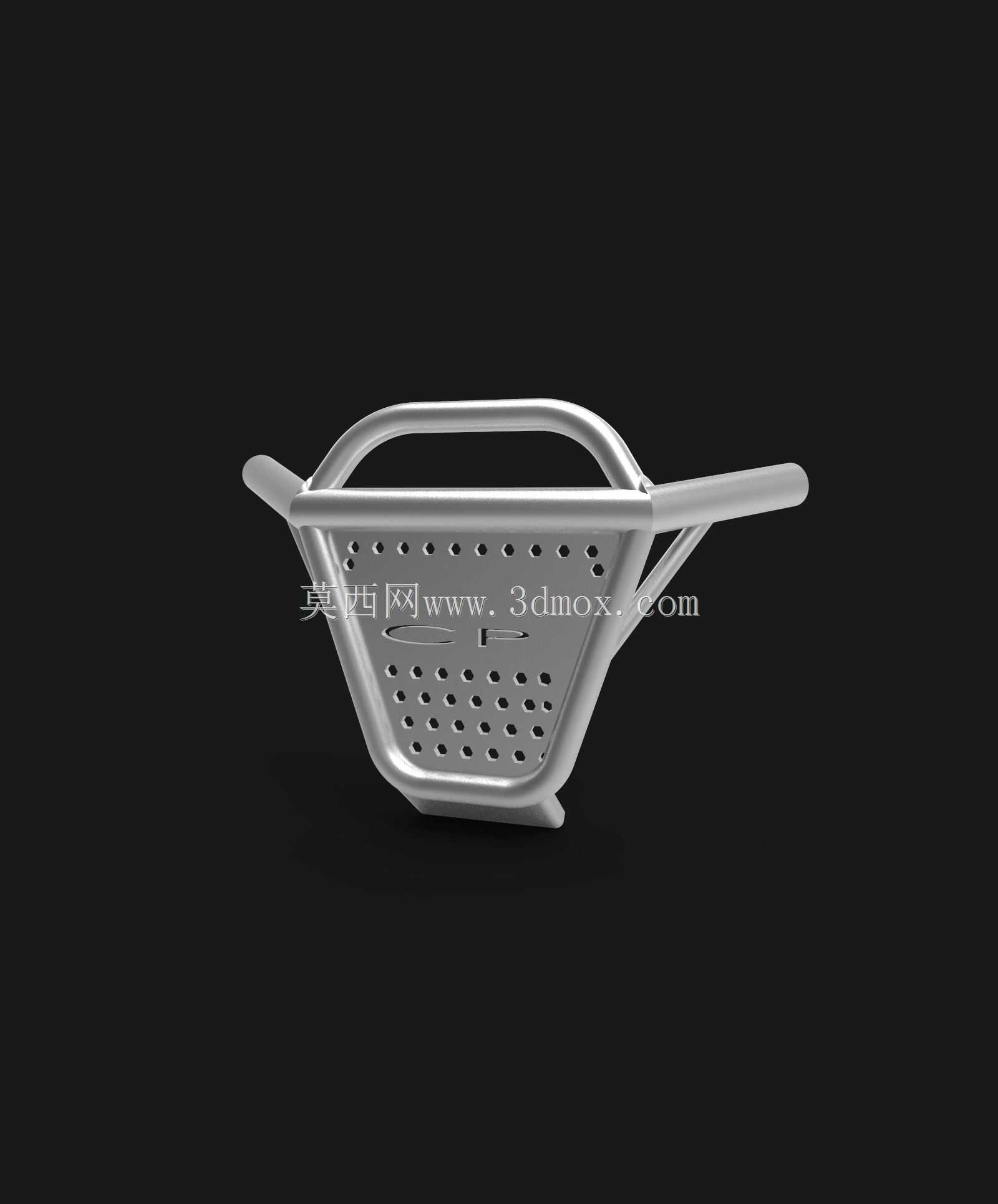

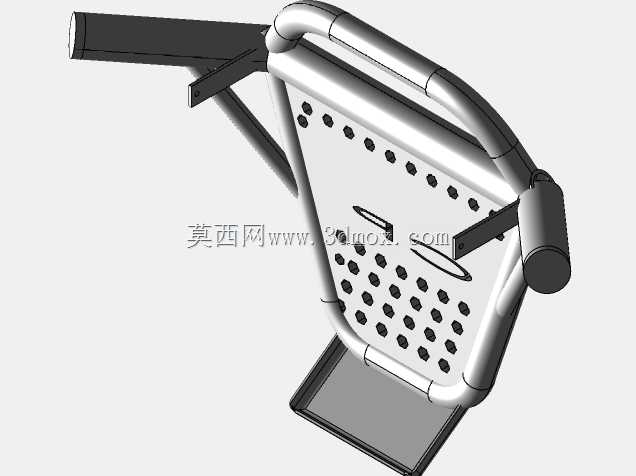

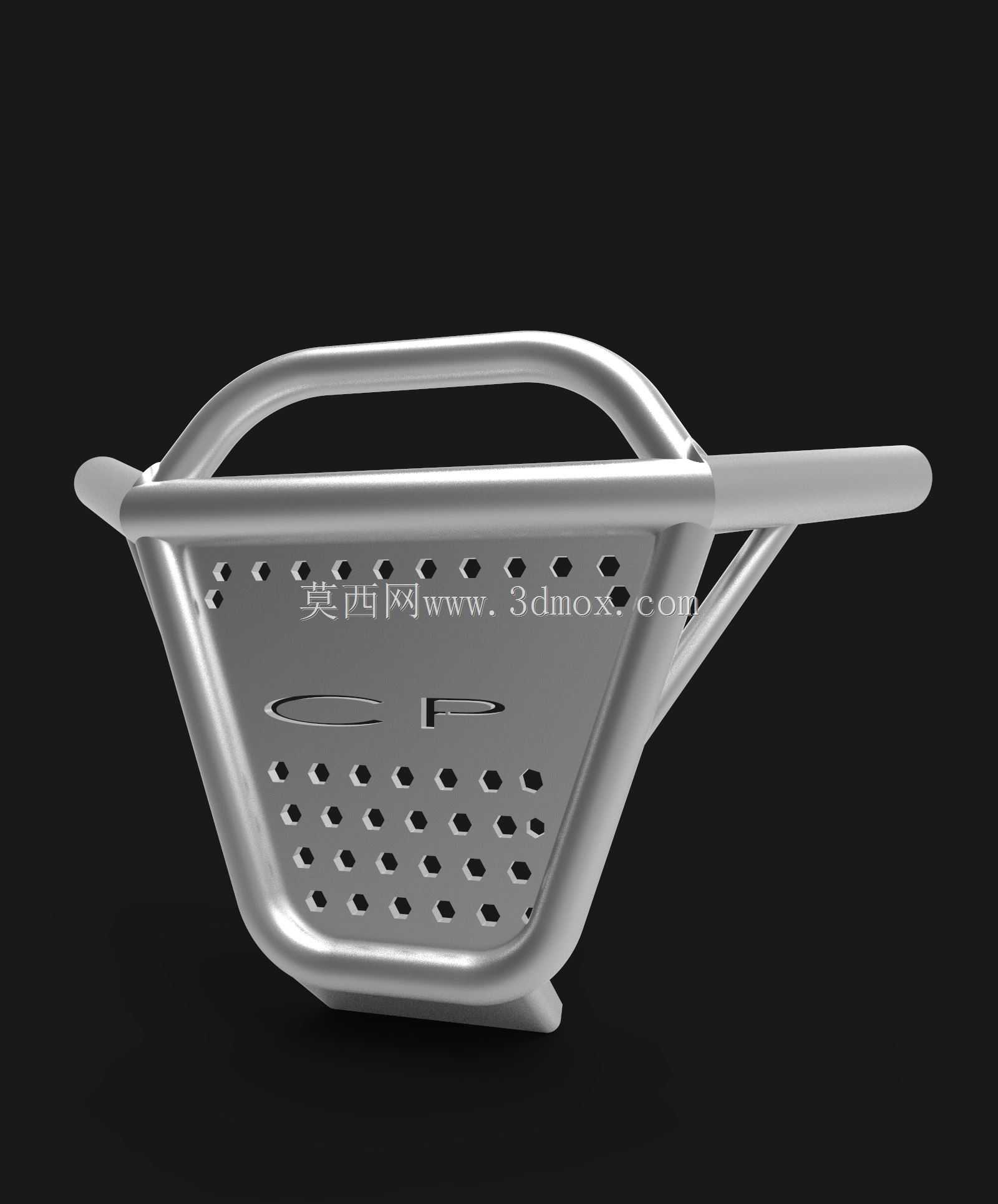

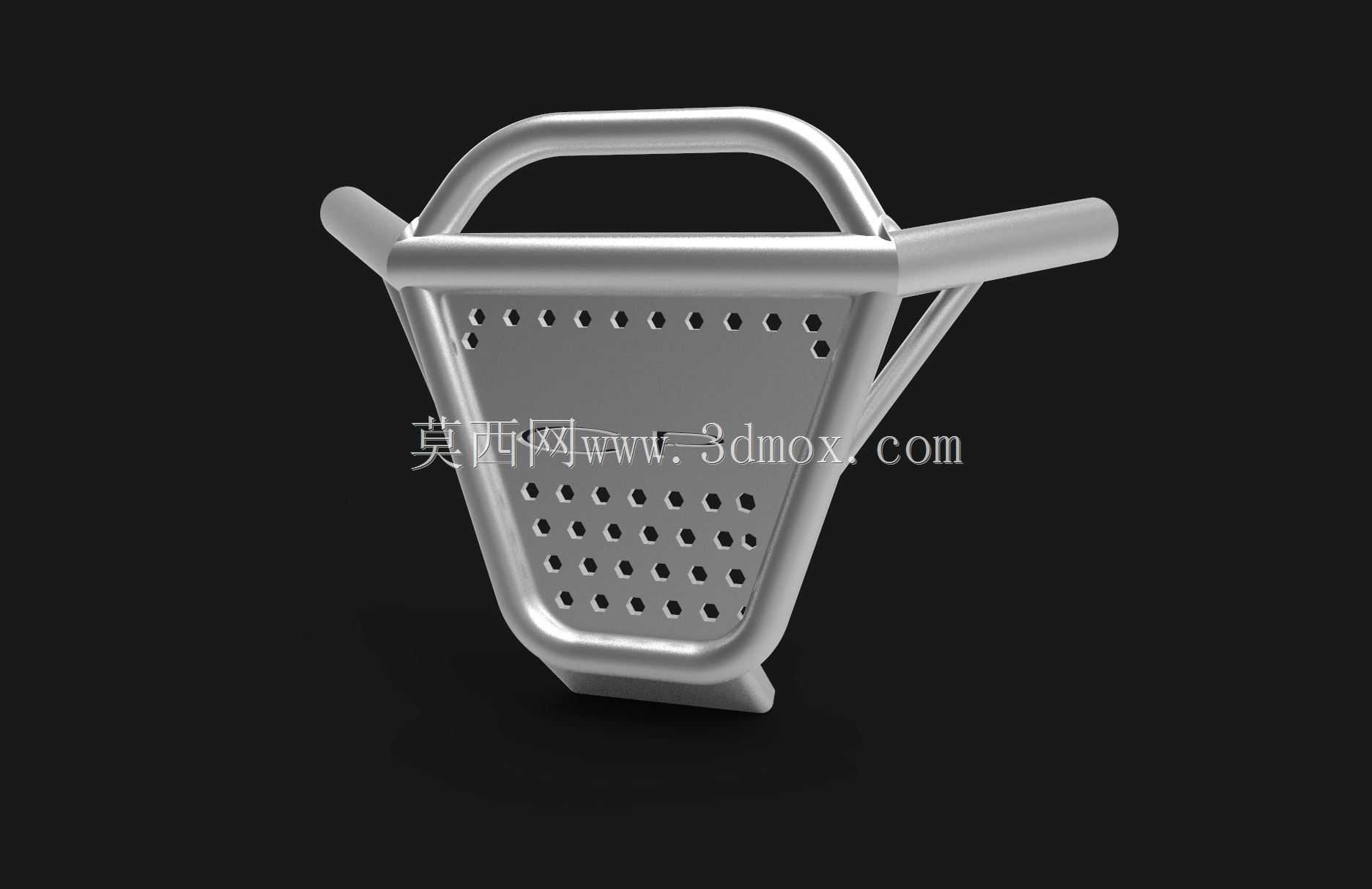

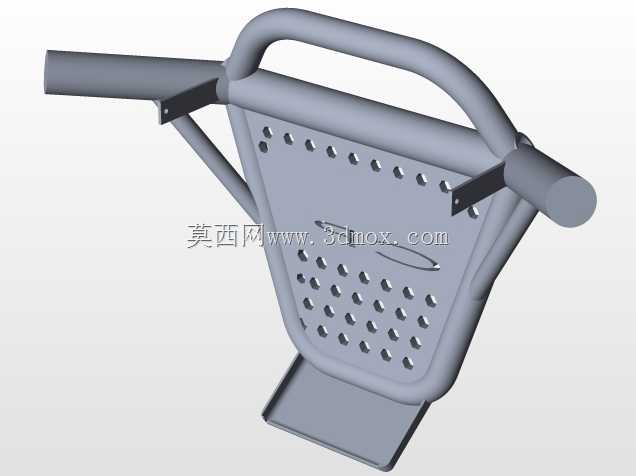

　　这款前置防护构件主要适配休闲类四轮自行车使用场景，这类车型多用于景区观光、家庭休闲骑行、场地代步等场景，相比两轮自行车行驶速度更低但承载人数更多，前部防护结构的设计逻辑和两轮车有明显区别。日常使用中，四轮自行车常出现低速碰撞路沿、场地隔离桩、前方障碍物的情况，该保险杠首先承担碰撞能量吸收的作用，避免撞击力直接传导到车架前部的转向连接部位，保护前叉、转向拉杆等核心行走构件不受损伤。从结构设计来看，整体采用上窄下宽的梯形承力框架，上部的弧形握把结构除了作为防护框架的上沿加强筋，还可作为临时挪车的施力点，方便使用者短距离挪动车辆位置；两侧向外延伸的横向圆管结构，刚好对应车架前部的安装点位，安装时可直接通过管夹与车架前纵梁固定，

　　不需要额外在原有车架上焊接改动安装位，适配多数常规管径的四轮休闲自行车架。中部带密集冲孔的承力面板是主要的碰撞接触区域，冲孔设计一方面可以降低构件整体重量，减少前部簧下质量负担，避免转向手感过重，另一方面均匀排布的孔洞可以在低速碰撞时产生微量形变吸收冲击能量，相比整块实心板材的结构，不会出现碰撞后应力集中导致焊缝开裂的问题。框架下部的横向折边结构，可在车辆发生正面低速撞击时首先接触障碍物，将冲击力沿两侧斜向支撑管分散到车架的两个纵梁安装点上，避免单点受力造成车架局部变形。安装边界方面，该保险杠的横向安装跨距适配多数1200mm-1400mm轮距的四轮自行车，安装后突出车架前部的距离控制在150mm以内，不会额外增加过多的整车长度，

　　避免转弯时出现剐蹭；上部弧形握把的高度与车把下沿保持100mm以上的安全距离，转向过程中不会与车把、刹车线管产生运动干涉。从实际使用场景出发，这类保险杠除了防撞功能，还可作为前部附属配件的安装基座，比如加装前置车筐、照明灯具、反光标识时，都可直接利用面板上的冲孔作为固定点位，不需要额外在车架上钻孔。结构选材上采用圆管弯折加钣金冲孔的组合形式，所有弯折位置都做了圆弧过渡处理，没有尖锐棱角，避免骑行过程中对驾乘人员造成磕碰伤害；两侧的支撑管采用斜向三角布局，相比直连的结构抗侧向冲击能力更强，在车辆发生小角度斜向碰撞时，也能将冲击力顺畅传导到车架主体，不会出现单侧受力导致保险杠变形脱落的问题。设计过程中特意规避了突出的安装螺栓头，

　　所有固定点位都设置在构件朝向车架的一侧，外侧保持平整，既减少了行驶过程中的风阻，也避免突出的钩挂点剐蹭骑行者衣物。考虑到四轮自行车多在户外露天环境使用，该结构的所有焊接点位都做了连续满焊处理，焊接后打磨平整，后续做表面喷塑处理即可满足户外防锈需求，不需要额外做复杂的表面处理。在碰撞防护的阈值设定上，该结构可承受时速5km/h以内的正面刚性碰撞不发生永久性形变，碰撞后仅产生微量弹性形变即可恢复，不会影响后续正常使用；如果碰撞速度超过阈值，首先发生形变的是中部冲孔面板，不会直接损伤车架主体结构，更换维修成本更低。
