通风式汽车制动盘结构三维设计

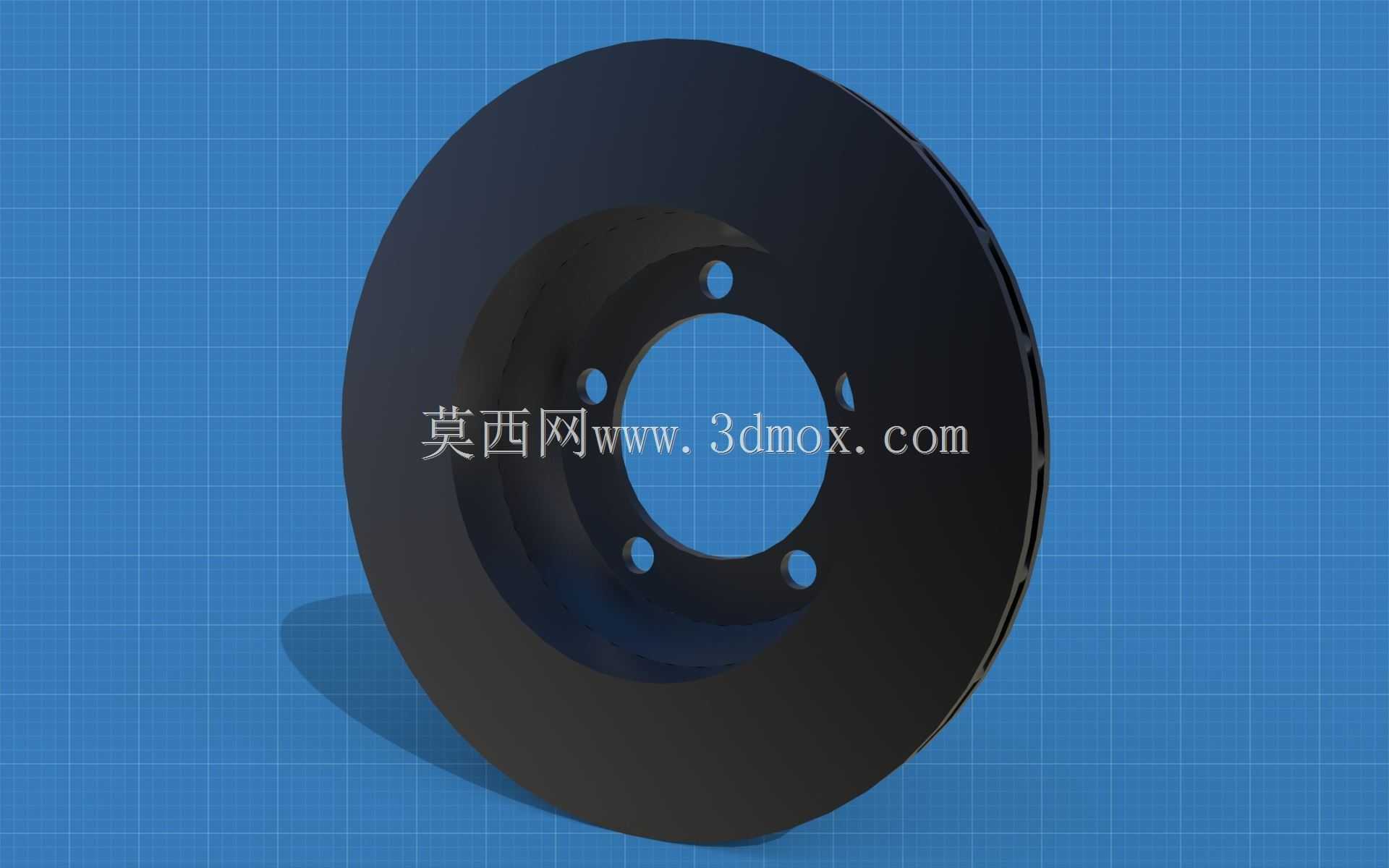

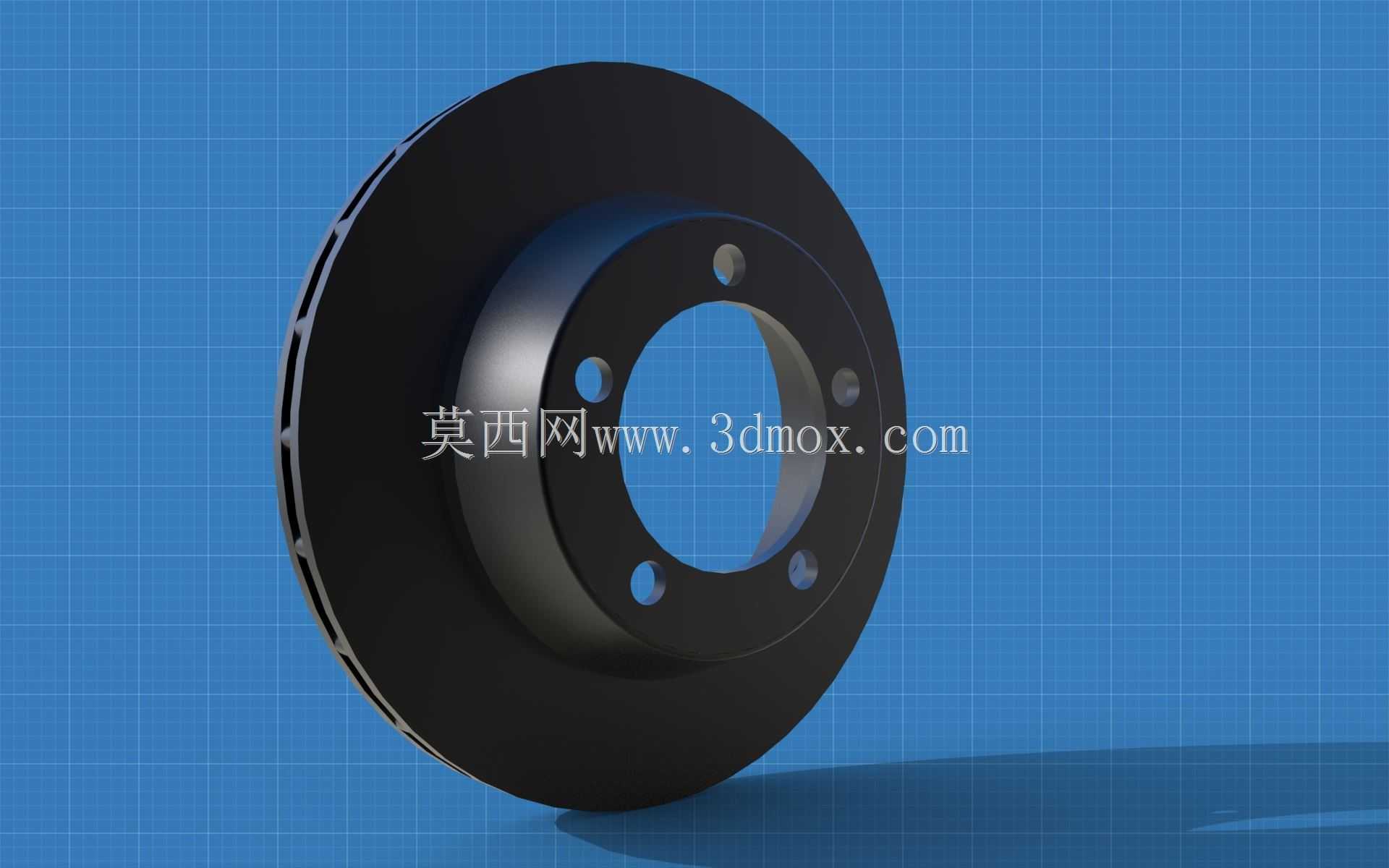

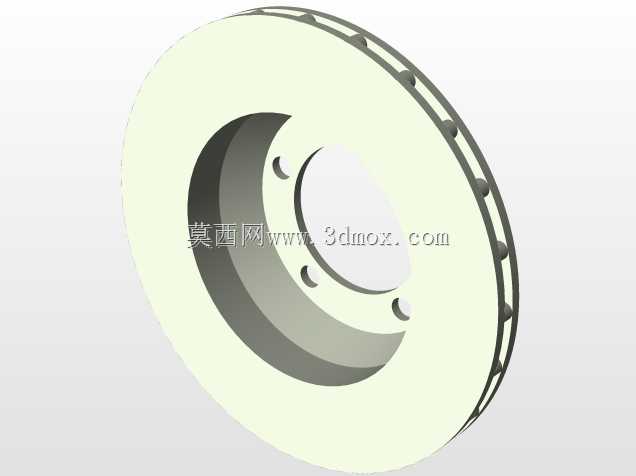

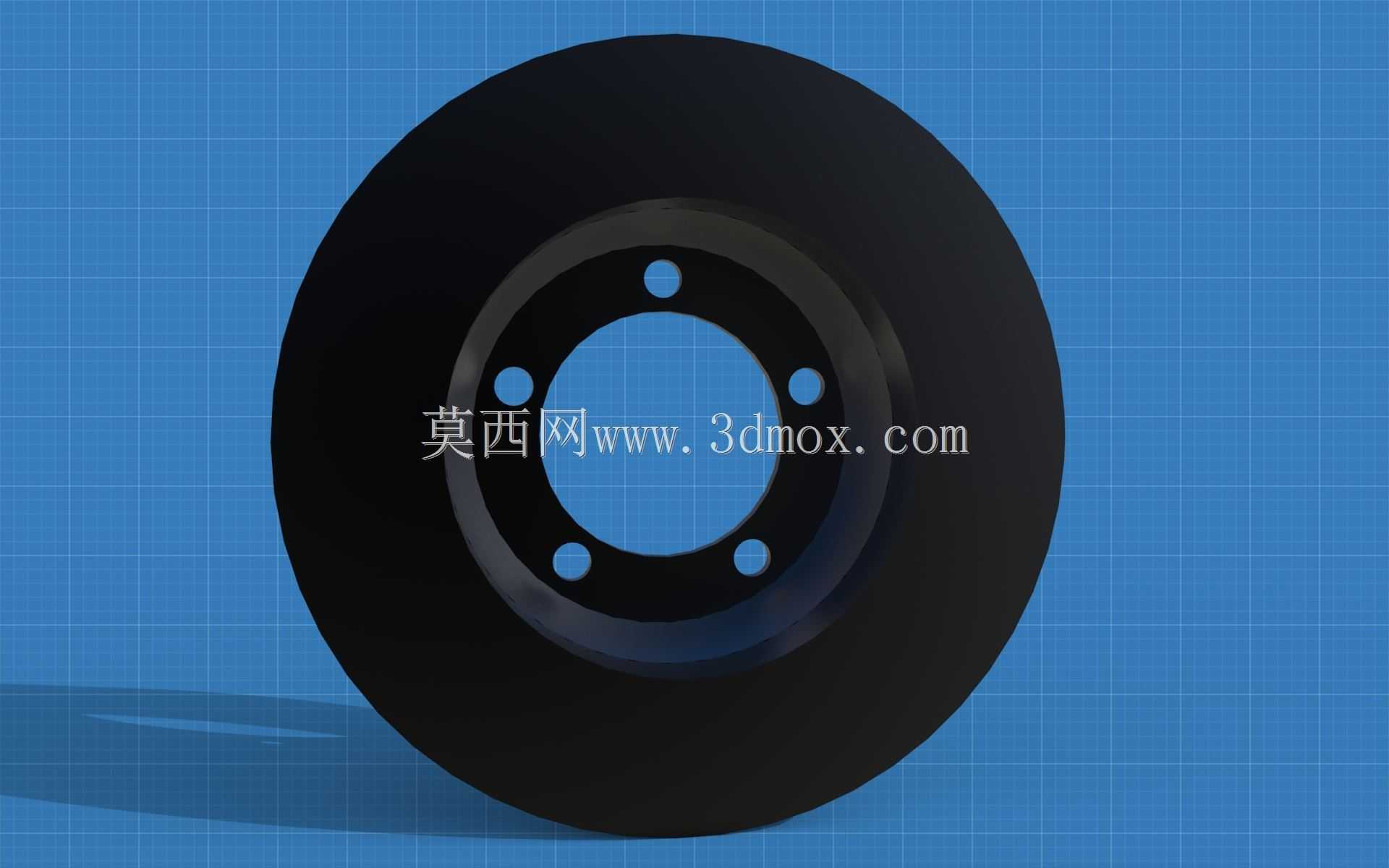

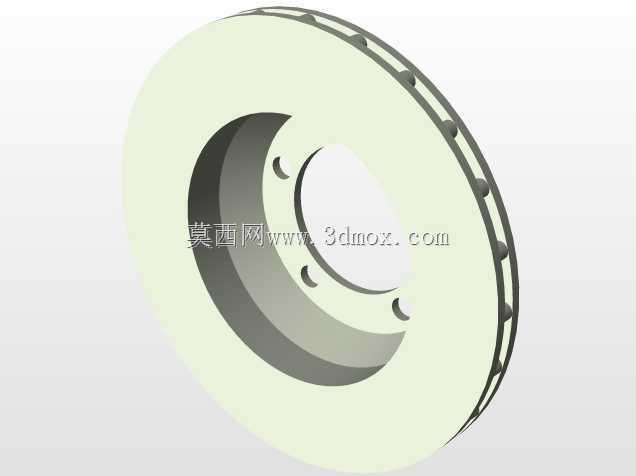

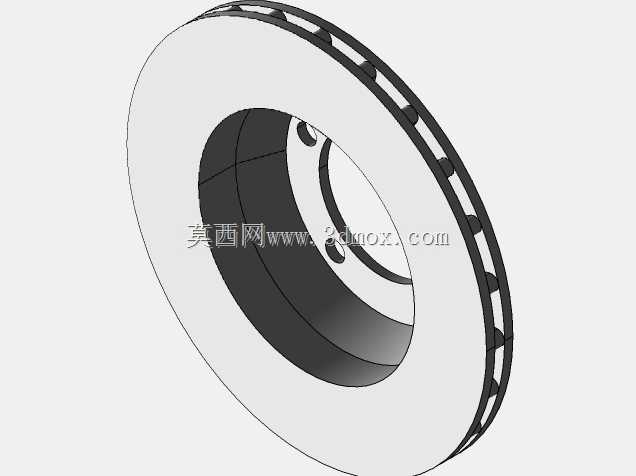

　　在乘用车与轻型商用车的盘式制动系统中，制动盘是承担摩擦减速核心功能的旋转部件，工作状态下随车轮同步转动，与制动卡钳上的摩擦片配合，通过夹紧产生的摩擦力矩将车辆动能转化为热能耗散，实现减速或驻车动作。这类通风式制动盘的设计首先要匹配对应车型的轮辋安装空间，中心定位孔的直径需要与轮毂轴头的定位外圆保持过渡配合，避免装配后出现径向跳动，盘面的安装孔位分布要严格对齐轮毂的螺栓孔节圆，保证螺栓锁紧后受力均匀，不会出现偏载引发的盘面抖动。从结构设计逻辑来看，这款制动盘采用双层摩擦面加中间通风筋的结构，两层摩擦工作面之间的径向通风道在车轮转动时会形成泵风效应，持续将制动过程中摩擦产生的热量带出，避免连续制动工况下盘面温度过高引发摩擦系数衰退，

　　相比实心制动盘，通风结构的热容量提升40%以上，能更好适配山区路段、频繁启停的城市路况下的制动需求。摩擦工作面的平面度、端面跳动量是设计中需要严格控制的形位公差，通常端面跳动要控制在0.05mm以内，否则制动时会出现踏板抖动、方向盘震颤的问题，影响驾驶质感。盘面的厚度设计要兼顾摩擦磨损余量与整体刚度，新盘厚度要预留足够的磨损极限空间，当摩擦面磨损到极限刻度后就需要更换，避免厚度不足导致制动时盘面变形开裂。安装法兰面与摩擦工作面的垂直度同样是关键控制项，垂直度超差会导致摩擦片与盘面接触面积不足，不仅会降低制动效率，还会造成摩擦片偏磨，缩短使用寿命。在实际装车场景中，制动盘的外圆直径需要匹配卡钳的活塞行程与摩擦片尺寸，

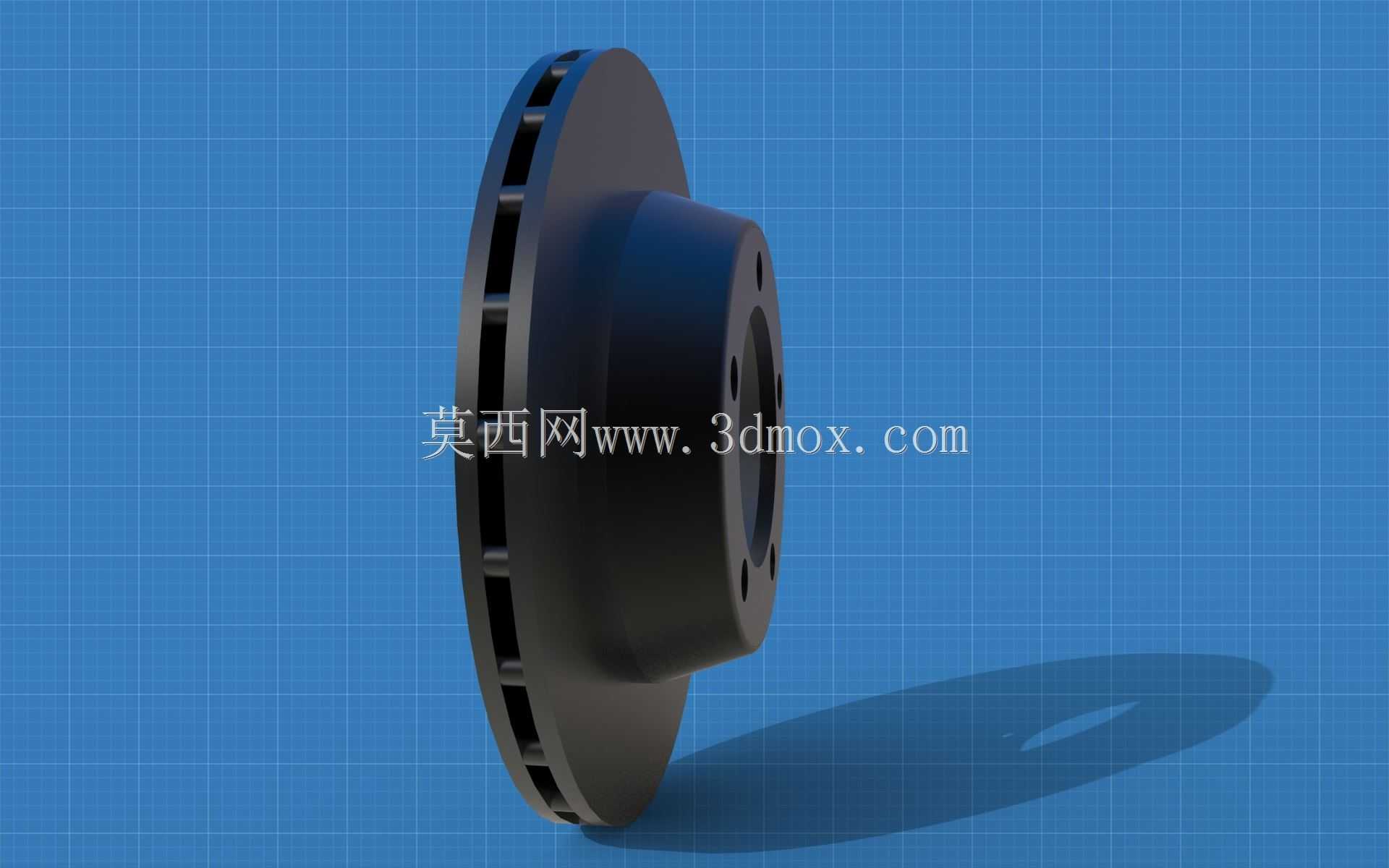

　　外圆过大会导致卡钳安装干涉，过小则会降低制动力矩的有效力臂，需要根据整车轴荷分配、最高车速、制动减速度要求来核算匹配。中间的轮毂安装座采用加厚设计，提升与轮毂连接的结构强度，避免大制动力矩下安装孔出现变形。通风筋的排布采用径向直筋设计，加工工艺性更好，铸造时更容易保证成型质量，同时风阻更低，高速转动时的通风散热效率更稳定。摩擦工作面没有设计划线或打孔结构，属于原厂标配的基础款制动盘，适配日常通勤使用的家用车型，能兼顾制动平顺性与摩擦片使用寿命，不会出现打孔盘常见的摩擦片异常磨损、高速制动噪音偏大的问题。设计建模过程中，需要重点校验制动盘在极限温度下的热变形量，通过热结构耦合分析确认盘面在300℃工作温度下的变形量在允许范围内，

　　不会出现摩擦片与盘面局部接触的问题。同时要考虑动平衡特性，由于制动盘随车轮高速旋转，结构的质量分布要均匀，避免转动时产生不平衡量引发车轮抖动，建模时要保证圆周方向的结构对称，通风筋的尺寸、位置在圆周上均匀分布，安装孔的位置度误差控制在公差范围内。安装面的粗糙度要达到Ra3.2以上，保证与轮毂贴合紧密，不会出现装配间隙导致的制动抖动。这类制动盘除了应用在传统燃油车上，同样适配纯电动车型的前轮制动系统，由于电动车的电机回收制动会分担一部分制动力，制动盘的热负荷相比同级别燃油车更低，这款基础通风结构完全能满足使用需求，同时成本更低，维护更换更方便。在建模细节处理上，摩擦面与安装座的过渡位置采用圆角过渡，避免应力集中，在大制动力矩冲击下不会出现过渡位置开裂的问题，通风道的边缘做了倒角处理，减少铸造时的应力集中，同时降低风噪。
