40W功率直流变换器电路板结构设计

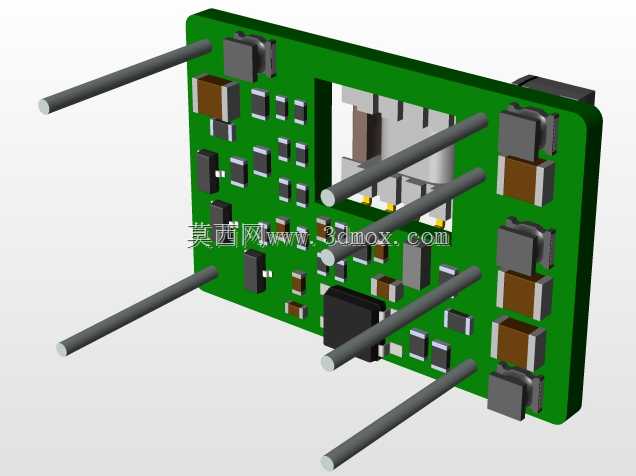

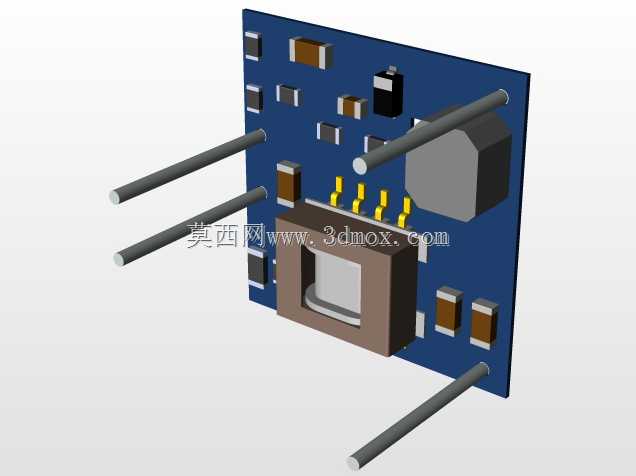

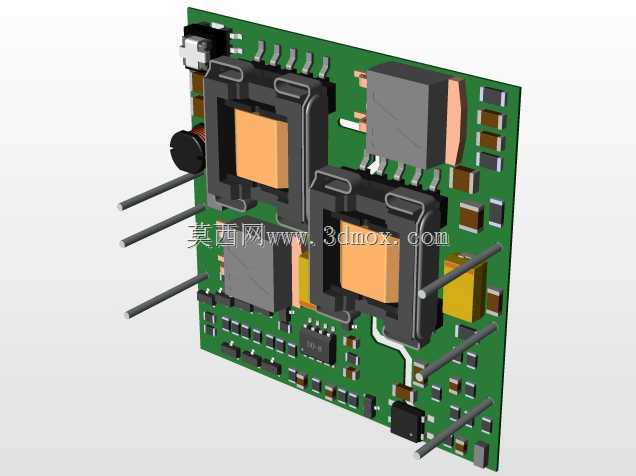

　　在工业控制、车载电子、小型通讯基站备电等场景里，中小功率直流电压变换的需求一直十分普遍，40W功率等级的直流变换器，刚好覆盖了多数低功耗工控板卡、车载外设、小型传感节点的供电转换需求，这类产品的结构设计直接关系到长期运行的可靠性、散热效率以及现场安装的适配性。从结构设计的角度看，这款直流变换器采用直插式引脚的板载集成方案，所有功率器件、磁性元件、阻容元件都集成在单块PCB基板上，没有额外的外壳结构，适合直接焊接在母板上作为板载电源模块使用，省去了外接接线的工序，也能降低整体设备的装配空间占用。设计过程中首先要考虑的是功率回路的布局，两个主功率变压器并排布置在PCB板面的核心区域，磁芯采用屏蔽式结构，

　　既可以降低漏磁对周边敏感信号电路的干扰，也能让绕组的散热路径更短，配合周边布置的电解电容、功率MOS管，大电流回路的走线长度被压缩到最短，能有效降低回路寄生参数，减少开关过程中的尖峰电压，提升电路运行的稳定性。输入输出侧的直插引脚采用长引脚设计，引脚间距符合通用板载电源的安装规范，既可以满足波峰焊的工艺要求，也能在母板与模块之间留出足够的空气对流间隙，帮助板面元件散热，避免功率器件的热量直接传导到母板上影响其他元件的寿命。板面的元件布局遵循功率区与信号区分区布置的原则，高压功率回路集中在板体中部，低压控制、反馈元件布置在板体边缘区域，高低压区域之间预留了足够的爬电距离，满足安规设计的基本要求，贴片阻容元件整齐排布在PCB的空余区域，

　　没有出现元件重叠、走线跨分割的问题，生产过程中的贴片、插件工序都可以顺畅完成，不需要额外的特殊工艺支持。从安装边界来看，这款变换器的整体外轮廓方正，板边没有突出的异形结构，两个主变压器的高度是整个模块的最高尺寸，在母板上安装时，只需要预留对应高度的垂直空间，周边不需要额外留出过大的避让距离，适合在空间紧凑的设备内部使用。散热设计上没有额外加装散热片，依靠PCB板面的铜箔、磁性元件的磁芯外壳以及元件表面的自然对流完成散热，在40W额定功率输出、常规工业环境温度下，元件的温升可以控制在器件允许的工作范围内，不需要额外的风冷辅助，能降低整机的噪音与故障点。实际应用中，这类板载直流变换器可以直接集成在工业采集终端、车载娱乐系统、

　　小型光伏离网控制器的内部，完成不同直流电压等级的转换，不需要额外设计独立的电源安装仓，装配效率更高，同时集成化的结构也减少了外部接线带来的接触不良风险，提升设备长期运行的可靠性。设计过程中还考虑了生产装配的便利性，所有插件元件的引脚方向保持一致，贴片元件的排布符合SMT贴片机的送料方向，能有效提升生产过程中的贴片、插件效率，降低生产过程中的不良率，板边预留的工艺边也可以适配不同生产线的传送要求，不需要额外做治具适配。
