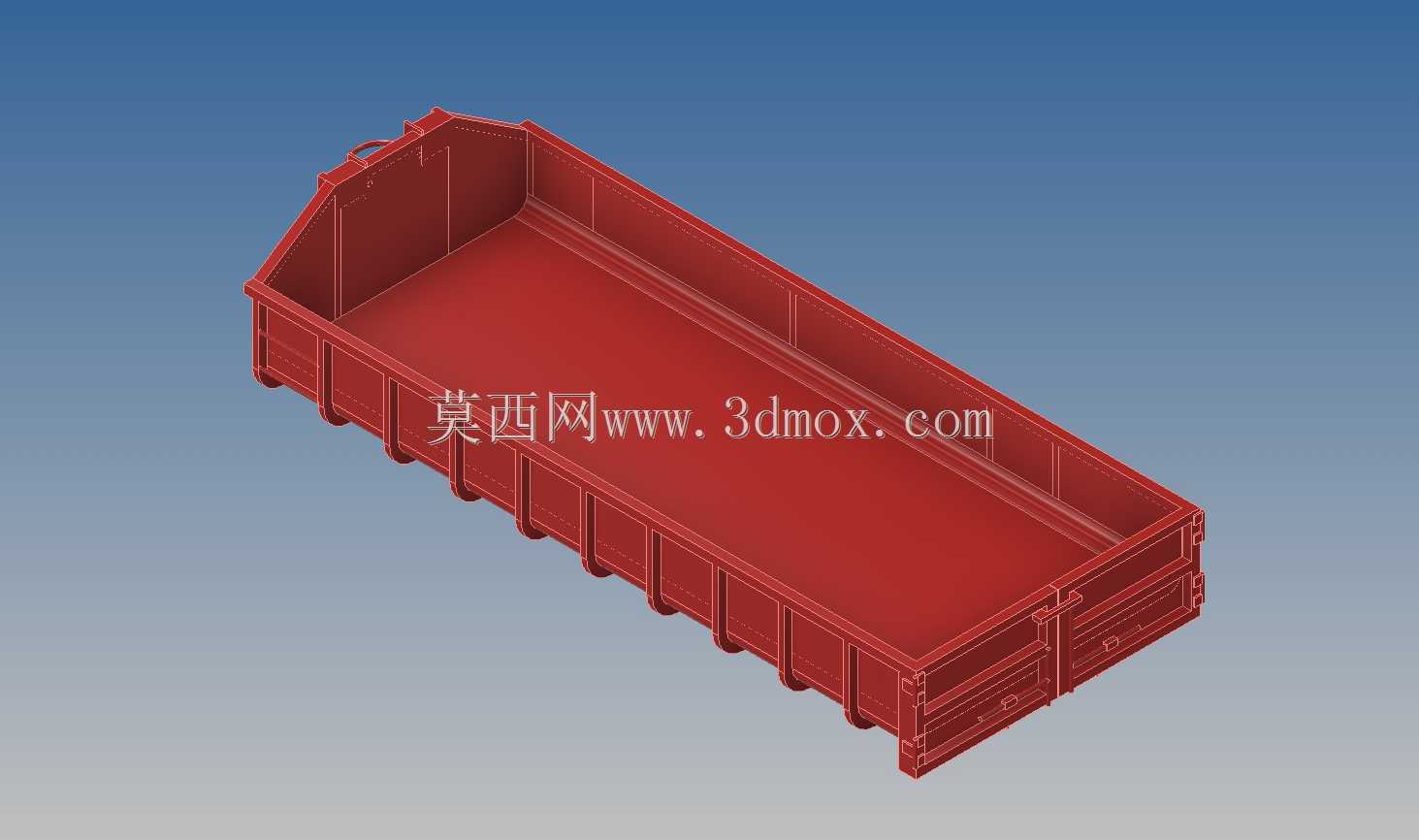

车载式12立方开放式瓦砾垃圾箱结构

　　在城市拆违作业、老旧小区改造、道路施工维护的现场，这类敞口式瓦砾收集箱是建筑垃圾转运环节里周转效率最高的配套载具之一，区别于常规密闭式生活垃圾箱，它的设计完全围绕硬质块状、散碎瓦砾类物料的装卸特性做适配，不需要考虑渗滤液收集、异味密闭这类生活垃圾箱的专属需求，所有结构设计都指向快速装载、重载耐受、便捷转运三个核心目标。

　　从实际使用场景来看，这类箱体通常会被放置在施工区域的临时物料堆放点，配合挖掘机、装载机完成建筑垃圾的装填，待装满后由勾臂式卡车直接完成整体吊装转运，不需要额外的装卸辅助设备，单箱的周转节奏完全匹配施工现场的垃圾产出速度，避免建筑垃圾在施工区域长期堆放挤占作业面。箱体采用敞口式的大开口设计，开口宽度几乎覆盖箱体顶部的全部范围，装载机铲斗可以直接从任意角度将瓦砾、碎砖、混凝土块倒入箱内，不会出现物料卡滞在箱口边缘的情况，哪怕是粒径较大的混凝土块，也不需要额外破碎就能直接装填，大幅缩减现场垃圾归集的时间成本。

　　结构设计上，箱体整体采用长条形的槽式结构，侧壁采用带竖向加强筋的压型钢板拼接，每道加强筋都对应底部的横向支撑梁位置，避免装填重载物料时侧壁出现外鼓变形；箱体底部设置多道纵向的承重梁，完全匹配勾臂卡车的承载托架尺寸，吊装时的受力点全部集中在底部梁架上，不会出现箱体局部受力变形的问题。箱体一端设置有与勾臂机构匹配的吊装挂接结构，挂接点的位置经过重心校核，满载状态下吊装时箱体不会出现前倾侧翻，挂接结构采用加厚钢板焊接，与箱体主框架做满焊连接，能承受反复吊装带来的交变载荷，不会出现焊缝开裂的问题。

　　箱体的侧壁高度经过实际作业验证，既保证了12立方的额定装载容积，又不会因为侧壁过高导致装载机卸料时出现物料撒漏，箱体上沿做了外翻的折边处理，一方面提升了箱口的结构强度，避免装载机铲斗磕碰箱口导致变形，另一方面折边形成的导棱可以在卸料时引导物料滑落，不会有残料挂在箱口位置。箱体尾部设置有可开启的锁扣式端门，当转运到消纳场卸料时，可以打开端门配合卡车的举升机构完成自卸，不需要人工清理箱内残留的瓦砾，端门的锁扣采用偏心压紧结构，满载运输过程中不会因为颠簸出现端门松动漏料的情况，锁扣的操作位置设置在箱体侧面，操作人员不需要站在箱体正后方就能完成开锁操作，避免卸料时物料滑落造成安全隐患。

　　从安装边界来看，箱体的外部长度、宽度尺寸完全匹配城市道路货运车辆的通行限界，不需要办理超宽超长的运输许可就能在城区道路通行，箱体的空载重量控制在合理范围内，配合额定装载量不会超过勾臂卡车的额定承载上限，箱体底部的支撑脚高度统一，放置在硬化临时场地时可以保持平稳，不会因为地面轻微不平出现箱体倾斜。箱体的所有外露棱边都做了倒角处理，避免现场作业人员磕碰受伤，焊接位置全部做了焊渣清理和打磨，不会有尖锐的焊瘤残留。在长期周转使用的场景下，这种结构的箱体维护成本极低，哪怕出现局部钢板磨损，也可以直接在现场做补焊更换，不需要整体返厂维修，适配施工现场粗放的使用环境。

　　不同于标准货运集装箱的密封、防雨设计要求，这类瓦砾垃圾箱不需要设置顶部密封结构，所有结构冗余都被砍掉，在保证结构强度的前提下尽可能降低箱体自重，提升单次转运的有效装载量。箱体内部的底板采用耐磨钢板拼接，表面平整没有突出的结构件，不会出现瓦砾卡滞在底板缝隙的情况，哪怕是粘连在底板上的泥土碎渣，在自卸时也能顺着倾斜的底板完全滑出，减少日常清理的工作量。侧壁的加强筋采用外凸式设计，不会占用箱体内部的有效装载空间，保证12立方的容积完全可以被利用，不会因为内部结构突出导致实际装载量缩水。在实际选型匹配时，只需要确认勾臂卡车的勾臂行程、托架尺寸与箱体的挂接点位置、底部梁架间距匹配，就能直接投入使用，不需要做额外的改装，适配市面上绝大多数主流型号的勾臂式垃圾转运车。
