24立方车载开放式运输垃圾箱结构设计

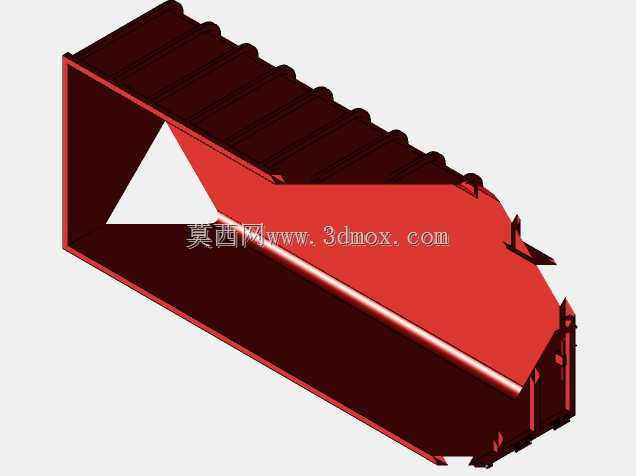

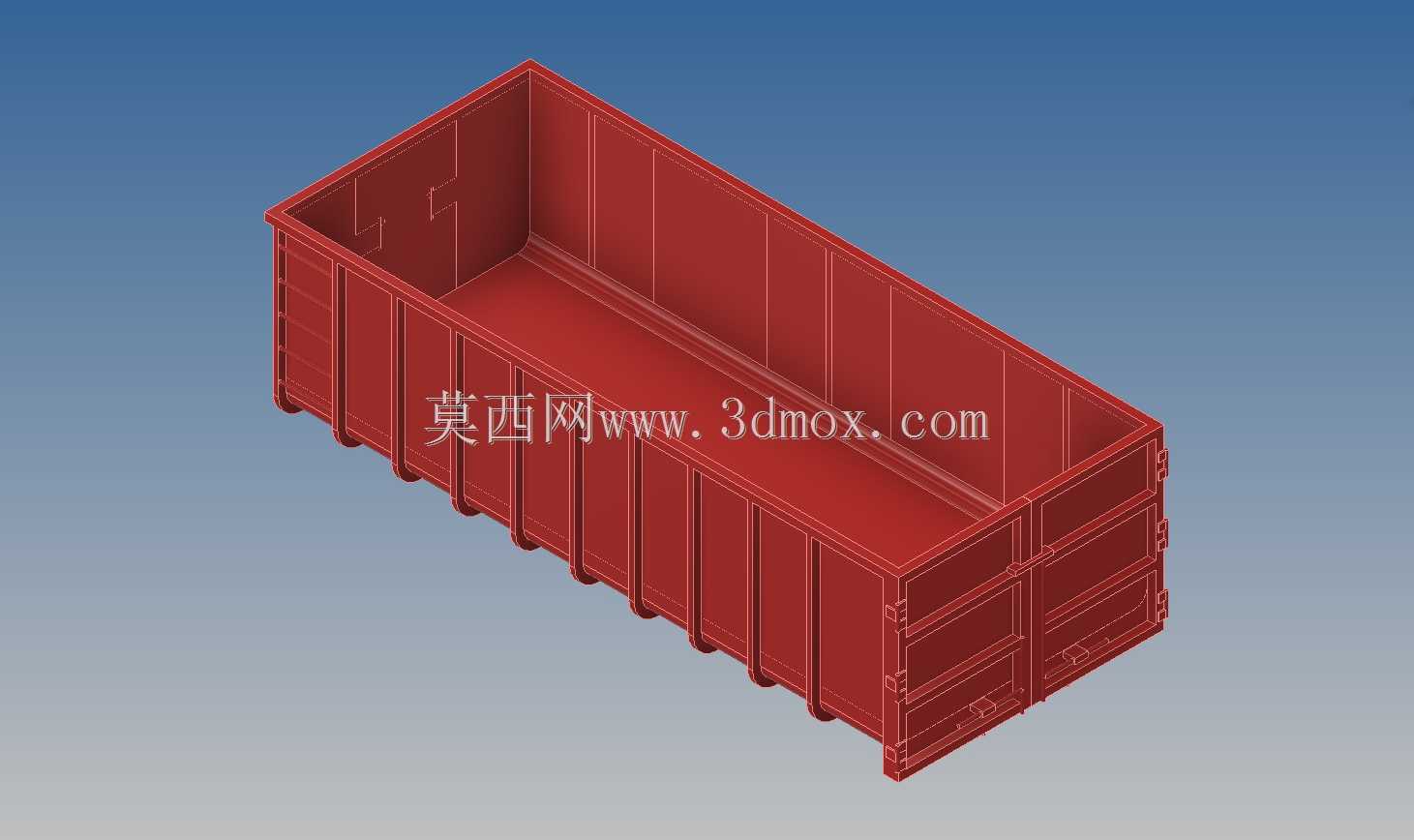

　　这款24立方容积的开放式垃圾箱，主要适配城市生活垃圾收运、建筑装修散装废弃物转运、工业生产边角料短驳等场景，可直接搭载于匹配吨位的勾臂式卡车、拖挂底盘上使用，无需额外改装即可完成快速装卸，是当前城乡环卫、厂区固废收运体系中应用极广的单元化储运装备。从结构设计逻辑来看，整体采用长条形敞口式箱体布局，长度方向匹配常规货运卡车的货台安装边界，宽度控制在道路通行允许的限宽范围内，高度则兼顾24立方的容积需求与车辆行驶的重心稳定性，箱体底部设置有标准的勾臂对接接口与滚轮结构，可直接与勾臂车的拉臂机构配合，完成箱体的吊装、卸放、倾倒全流程动作，无需额外辅助吊装设备。箱体侧壁采用竖向加强筋与横向围板结合的焊接结构，竖向筋板沿箱体长度方向等距排布，

　　可有效抵御散装垃圾装填、运输过程中的侧向挤压力，避免长期使用后出现侧壁鼓胀变形的问题；箱体底部采用加厚钢板与横向承重梁焊接成型，承重梁的排布间距经过载荷校核，可满载状态下承受散装废弃物的均布载荷，同时匹配车辆行驶过程中的颠簸冲击，避免底板出现凹陷、开焊等失效问题。箱体尾端设置有可开合的卸料门结构，门体采用周边锁紧机构与箱体密封配合，装填运输过程中可避免垃圾遗撒、污水滴漏，倾倒作业时可随箱体举升动作自动解锁开启，无需人工手动操作，适配垃圾中转站、填埋场的快速卸料需求。敞口式的顶部设计，一方面方便人工、装载机、垃圾桶提升机构从上方直接倾倒垃圾，装填作业无结构遮挡，作业效率更高；另一方面也便于日常的箱体内部清理，

　　避免残留垃圾在箱体内角落堆积发臭，降低环卫作业的清理维护难度。在安装边界设计上，箱体底部的定位块、锁紧接口尺寸完全匹配主流勾臂卡车、拖挂底盘的安装标准，不同厂家的同吨位运载车辆均可直接适配，无需针对连接结构做二次修改；箱体的外轮廓边角均做了圆弧过渡处理，既减少焊接应力集中点，提升结构疲劳强度，也避免车辆行驶过程中尖锐边角对周边人员、车辆造成剐蹭风险。从实际使用场景的适配性来看，24立方的容积刚好匹配中型勾臂车的额定载重，既不会因容积过小导致车辆运力浪费，也不会因容积过大造成超载、行驶重心过高的安全隐患；开放式结构相比封闭式垃圾箱，自重更轻，同等车辆底盘下可装载更多废弃物，同时结构故障率更低，没有复杂的顶盖开合机构，后期维护成本极低，

　　非常适合高频次、高强度的环卫收运作业场景。箱体的侧板、底板材质选型均考虑了垃圾储运的腐蚀、磨损问题，可耐受生活垃圾的酸碱腐蚀、建筑垃圾的摩擦冲击，正常使用工况下结构寿命可达十年以上，期间仅需对锁紧机构、滚轮转动部位做定期润滑维护即可，无需大面积更换结构件。在三维建模过程中，所有板件的拼接位置均预留了标准焊接坡口，筋板与围板的连接位置做了应力释放处理，避免焊接过程中出现箱体变形；所有转动部件的配合间隙均按照机械加工公差标准设定，保证实际生产加工后，锁紧机构、滚轮转动顺畅无卡滞，卸料门开合灵活，密封间隙均匀。
