移动式木炭烧烤餐车钣金结构设计

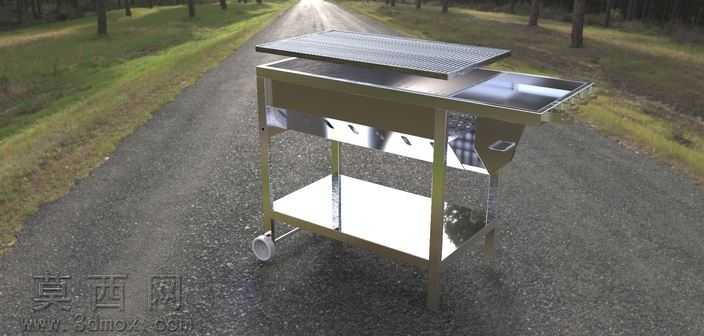

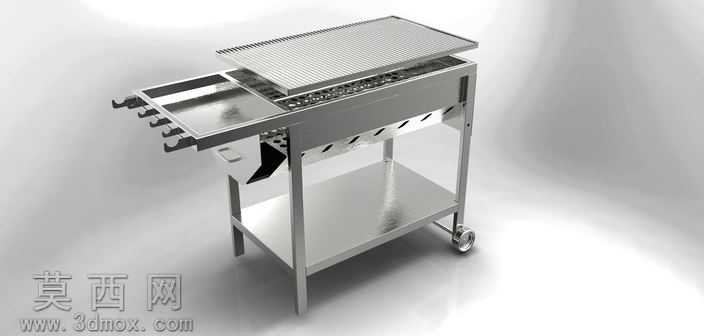

本作品为移动式木炭烧烤餐车的完整三维结构设计，整体采用钣金件与金属管材组合装配的设计思路，在三维建模过程中严格遵循钣金加工工艺规范，对每一块板材的折弯半径、冲孔位置、焊接预留量都做了精准参数化设定，确保模型可直接导出加工图纸用于实际生产。建模阶段先完成整体框架的管材搭建，采用矩形不锈钢管作为主支撑立柱与横梁，通过装配约束完成底部置物层、中层烧烤腔体、顶部操作台面的层级定位，再逐一绘制各部位钣金零件：烧烤腔体采用双层隔热钣金结构，内层设置木炭承托格栅，预留通风间隙保障木炭充分燃烧，外层开设斜向通风孔同时避免热量直接传导至外部引发烫伤；顶部烤网采用栅格状钣金冲压结构，可灵活拆卸便于清洁，侧边延伸出的置物托盘采用折弯一体成型工艺，侧边设置多组挂钩用于悬挂烧烤工具，底部配置静音脚轮实现设备的灵活移动与位置固定。材质渲染阶段，整体赋予拉丝不锈钢材质，调整金属粗糙度与反射参数还原商用厨具的真实质感，对烤网、挂钩等易接触油污的部件做了哑光金属质感处理，脚轮部分采用橡胶与金属组合材质，还原真实产品的材质层次。结构设计上充分考虑户外商用与野餐使用的双重需求，底部置物层可放置木炭、调料等物料，侧边的抽拉式接油盘可快速收集烧烤滴落的油污，整体结构无多余冗余部件，装配逻辑清晰，所有连接部位均采用可拆卸的螺丝紧固或焊接定位，既保障结构稳定性，也便于后期的维护与部件更换，整体建模过程中对各零件的干涉情况做了全面检查，确保所有活动部件如抽拉盘、脚轮转向都可正常运作，完整还原了可落地生产的木炭烧烤餐车结构。
