可折叠四轴航拍无人机机架结构设计

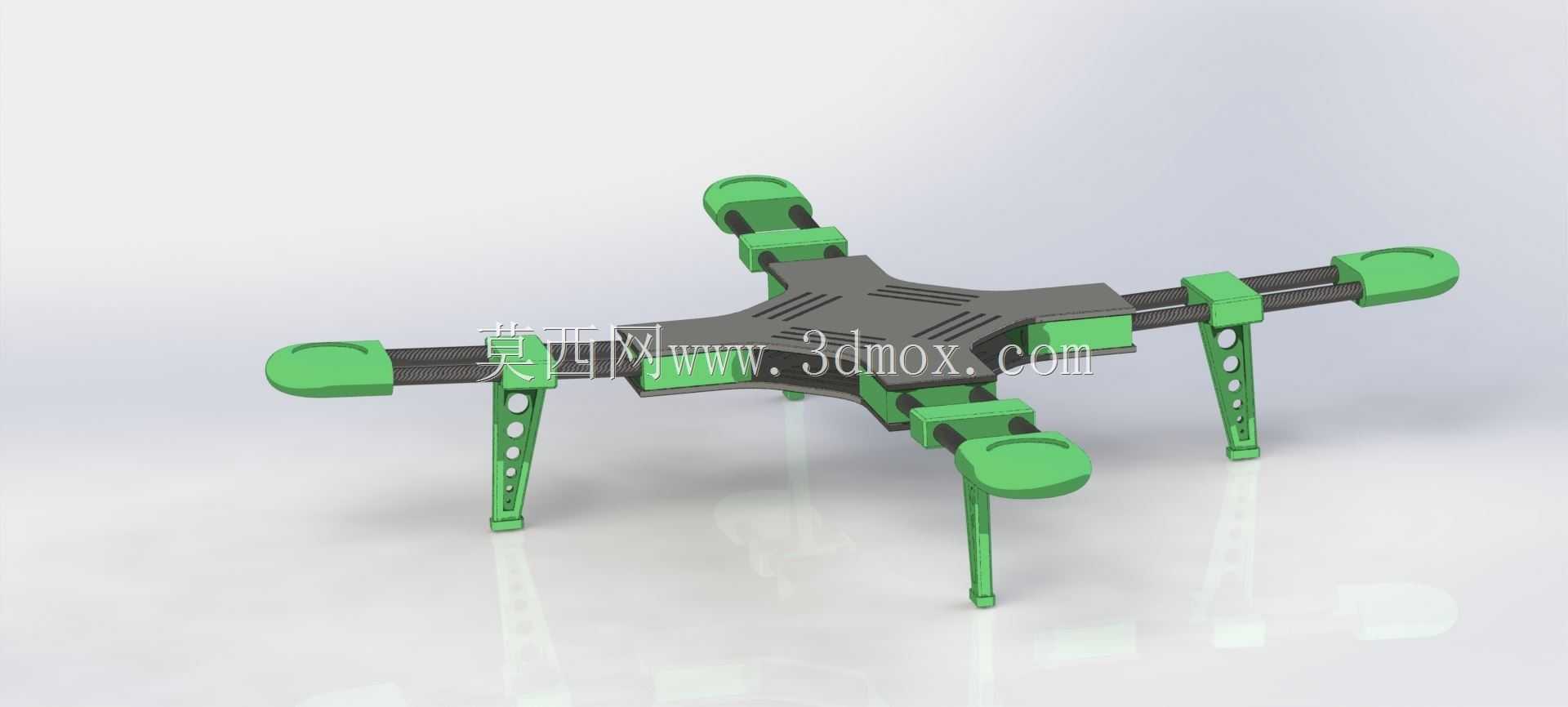

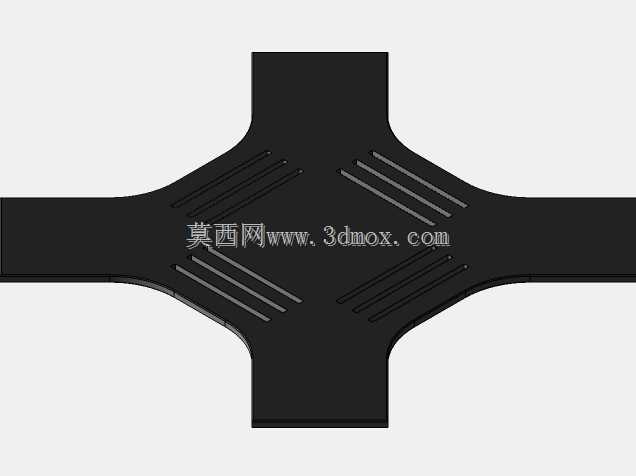

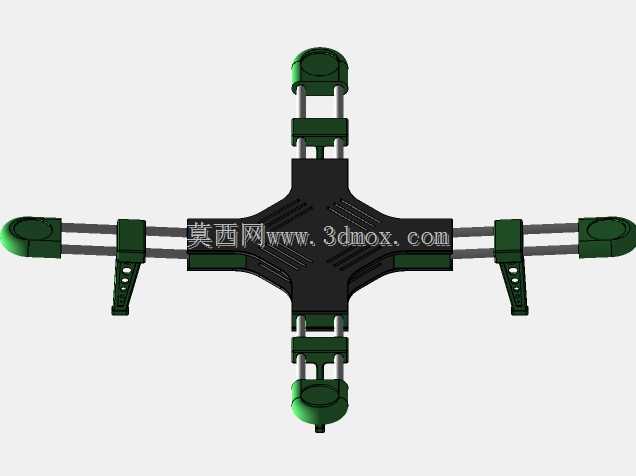

　　这款四轴机架的设计初衷是面向消费级航拍、小范围航测作业场景，解决传统一体机架收纳体积大、外出携带不便的痛点，日常作业中可适配户外巡检、低空影像采集、青少年航模教学等多种使用场景，机臂采用快拆折叠结构，收纳时机臂可沿中心盘铰接位置向内收拢，整体收纳尺寸可控制在展开状态的40%左右，能轻松放入常规双肩背包的隔层中，无需额外配备大型防护箱。从结构设计逻辑来看，中心盘采用上下两层叠合的板式结构，预留了飞控板、电调、电池仓的标准安装位，安装孔位兼容市面上主流的20xx、22xx系列无刷电机，以及标准尺寸的飞控、GPS模块，中心盘边缘做了圆弧过渡处理，既避免尖锐边角在装配、携带过程中划伤操作人员，也能降低飞行过程中的风阻系数。

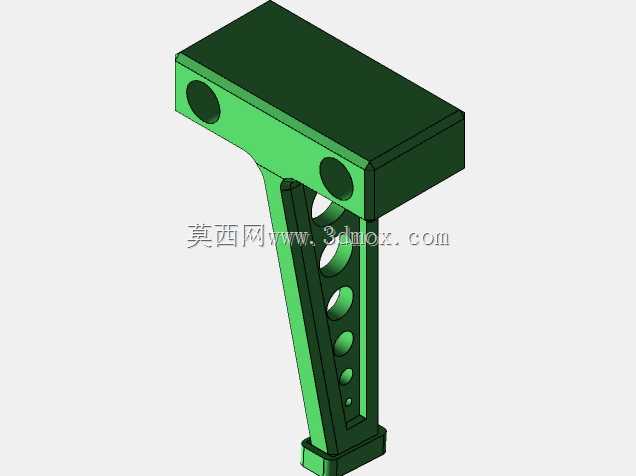

　　机臂部分采用碳管加塑料连接件的组合方案，碳管负责承担飞行过程中的抗弯、抗扭载荷，两端的注塑连接件分别对接中心盘铰接座与电机安装座，铰接位置设置了弹簧定位销，展开时销体自动卡入定位孔，无需额外工具即可完成机臂的展开锁定，锁定后机臂的晃动间隙控制在0.2mm以内，可避免飞行过程中因机臂松动导致的飞行姿态异常。机臂末端的脚架与电机座做了一体化设计，脚架支腿设置了多组减重孔，在保证结构强度的前提下尽可能降低整机自重，支腿底部预留了防滑脚垫的安装槽，起降时可缓冲地面冲击，同时避免硬质地面刮蹭机臂结构。从安装边界来看，机架展开后对角电机轴距为300mm级别，适配8-9寸螺旋桨，中心盘上层预留的电池仓可容纳3S-4S规格的航模锂电池，

　　电池安装位置靠近整机重心点，可减少飞行过程中电池晃动带来的重心偏移问题。布线槽沿机臂内侧设置，电调输出线可直接沿槽体接入中心盘的分电板，避免线材外露在飞行过程中被螺旋桨剐蹭，同时也能减少外露线材带来的额外风阻。结构校核阶段针对机臂铰接位置做了反复的受力验证，在满载起飞重量1.2kg的工况下，机臂末端的形变量控制在1mm以内，可满足常规飞行工况下的结构强度要求，折叠结构的重复定位精度经过上百次开合测试后仍能保持稳定，不会出现定位销卡顿、锁止失效的问题。
