曲柄滑块结构单缸蒸汽机教学演示模型

　　这套蒸汽机三维结构模型，核心还原了单缸摆动式蒸汽机的经典传动逻辑，可直接用于热能动力类课程的原理演示、小型动力装置的结构参考，也能作为复古动力文创产品的结构设计基底。从实际应用场景来看，这类小尺寸蒸汽机模型常被用于高校机械原理课程的教具开发，帮助学生直观理解热能向机械能转换的完整路径，也有不少爱好者将其结构优化后用于小型蒸汽动力玩具、复古动力摆件的制作，部分微型动力实验场景中，也会参考该结构的配气逻辑做低功率动力输出单元的设计。

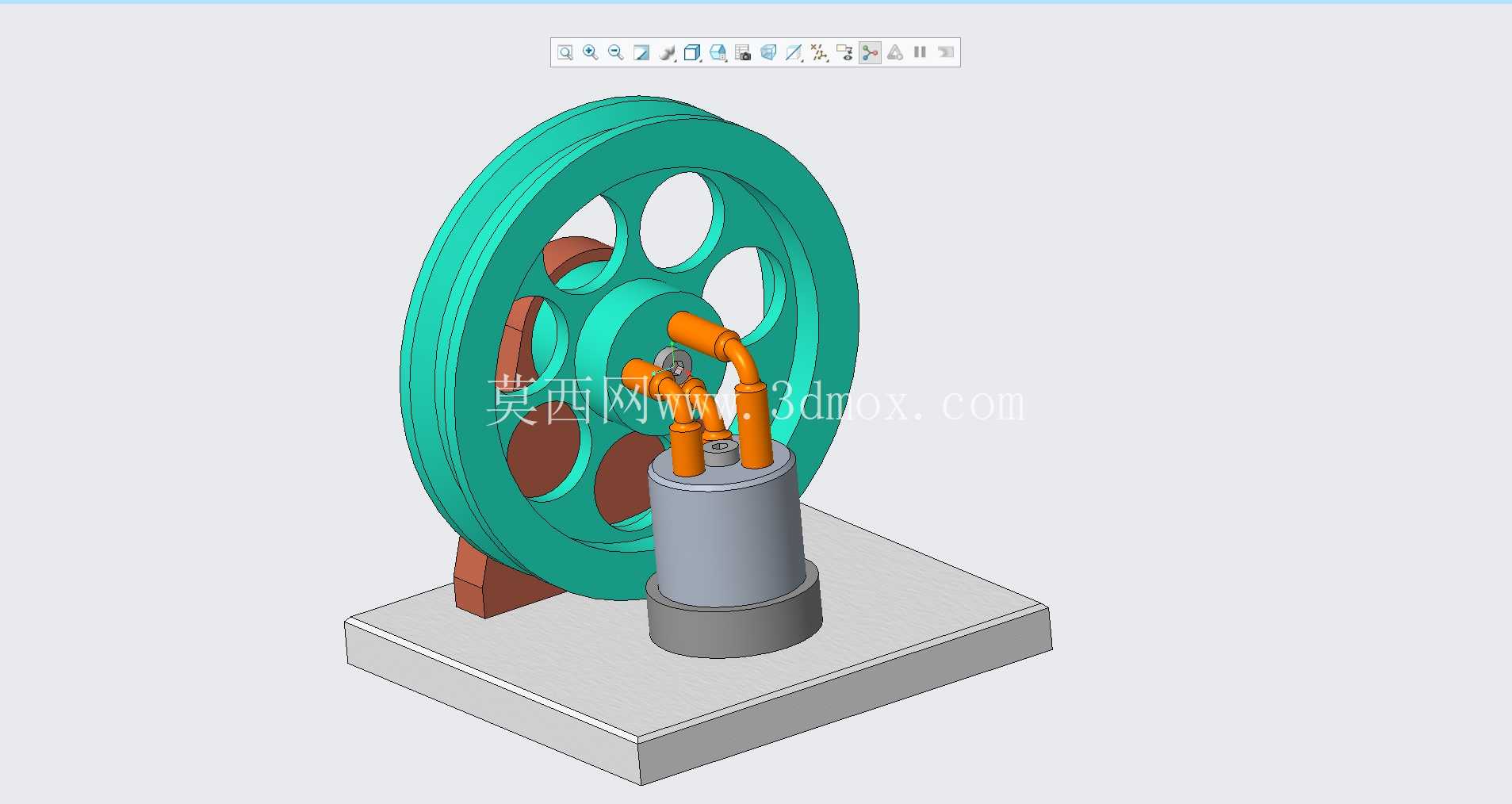

　　模型的核心功能特性围绕经典蒸汽机的工作循环搭建，包含带辐条结构的大直径飞轮、单作用气缸、曲柄连杆组件、摆动式配气阀以及集成式安装底座，飞轮的辐条开孔做了等距减重处理，既保证转动惯量满足运转平稳性要求，又尽可能降低整体自重，避免启动阶段的惯性负载过大。气缸部分采用立式安装布局，活塞与连杆的铰接点做了间隙预留设计，模拟实际运转中的热膨胀余量，避免高温工况下出现卡滞问题；配气阀与曲柄的联动结构完全还原真实蒸汽机的配气正时逻辑，可直观演示进汽、膨胀、排汽的完整冲程过程，配气流道的走向在模型中做了简化处理，保留核心通道路径的同时，避免过多细碎结构影响整体结构辨识度。设计思路上优先保证传动逻辑的可视化，所有运动副的连接关系都做了外露处理，没有额外加装遮挡外壳，方便观察曲柄滑块机构的运动轨迹：飞轮转动时，连杆带动活塞在气缸内做往复直线运动，同时联动侧面的配气摇杆完成气路切换，整套运动链的干涉检查在建模阶段就完成了全行程验证，从曲柄上止点到下止点的完整转动周期内，连杆与气缸壁、飞轮辐条与底座安装面、配气摇杆与固定支架之间都预留了足够的安全间隙，不会出现运动干涉。

　　外形尺寸与安装边界方面，整套模型的安装底座采用方形平板结构，四个角点预留了模拟安装孔位，底座平面的平面度基准与气缸安装面、飞轮轴承座安装面保持统一，可直接固定在演示台架上；飞轮的最大回转直径是整套模型的最大外廓尺寸，安装时需要在飞轮径向预留至少十分之一直径的操作空间，方便手动盘车演示运转过程；气缸顶部的进汽接口做了标准管螺纹的模拟结构，可外接模拟汽源管路，排汽口朝向底座侧面，避免演示时排汽方向正对操作者。

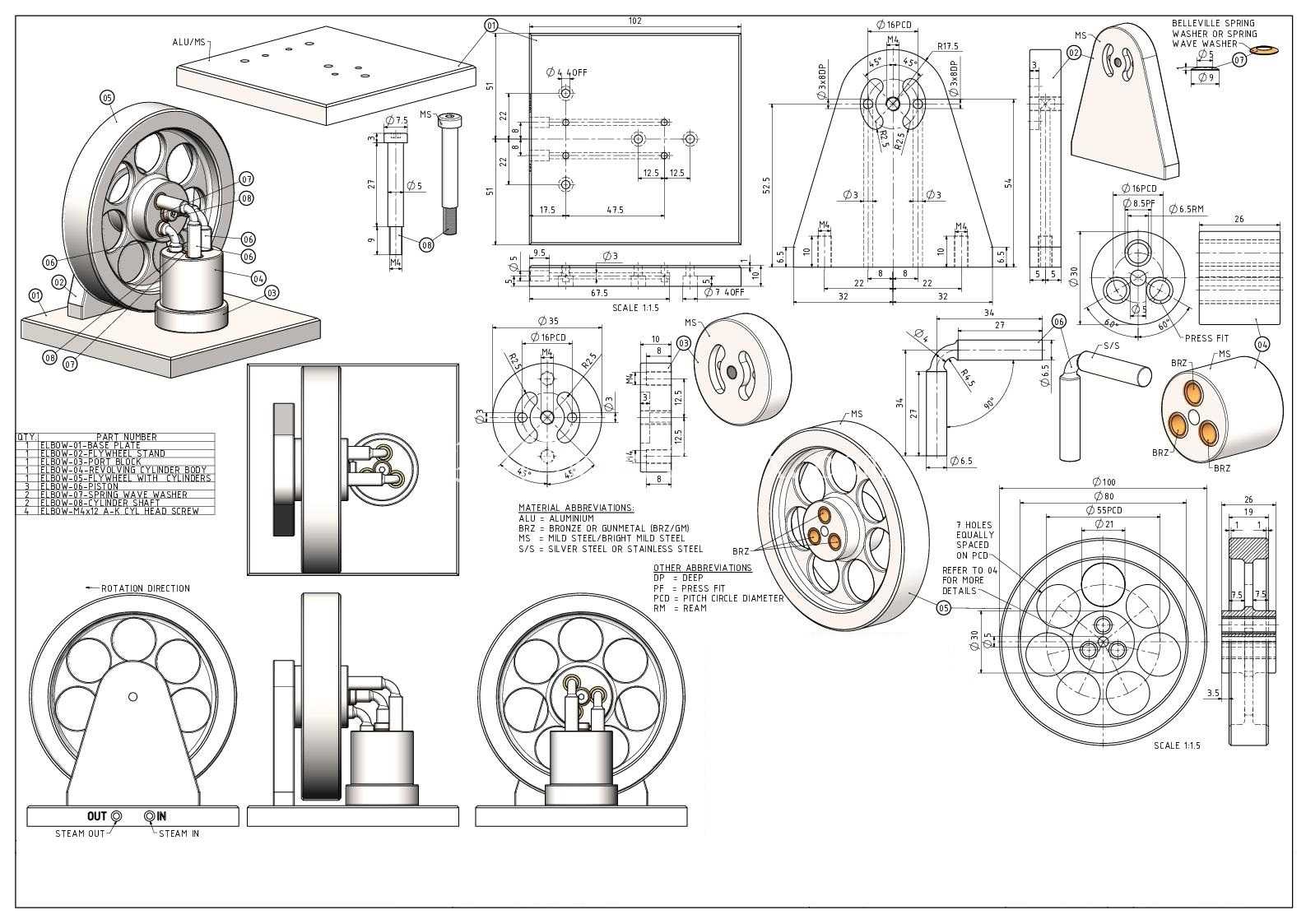

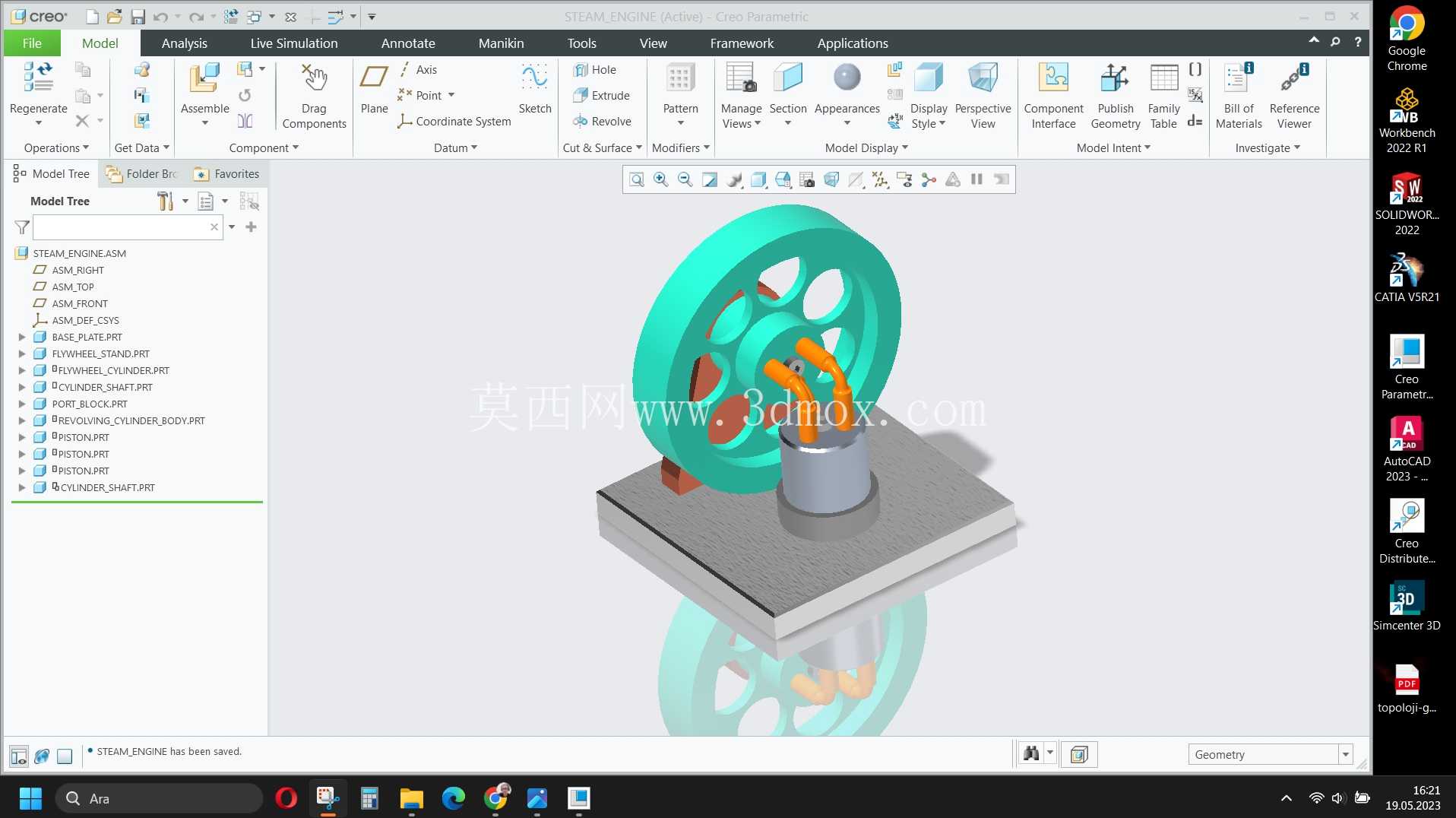

　　模型的结构拆分完全按照实际装配逻辑设置，飞轮与曲轴采用键连接模拟，气缸与底座采用螺栓紧固模拟，活塞与连杆采用铰接销连接模拟，所有可拆卸部件的配合面都做了贴合度处理，既可以拆分展示单个零件的结构形态，也可以完成虚拟装配后做运动仿真演示。对于结构设计从业者来说，这套模型可以作为曲柄滑块机构应用的典型参考案例，尤其是飞轮惯量匹配、配气正时联动的结构设计逻辑，能迁移到不少往复式动力装置的设计工作中；对于教学场景来说，外露的传动结构能让初学者快速理解蒸汽机的核心工作原理，避免复杂外壳结构对原理展示的干扰。
