固定翼电动安全巡检无人机结构设计

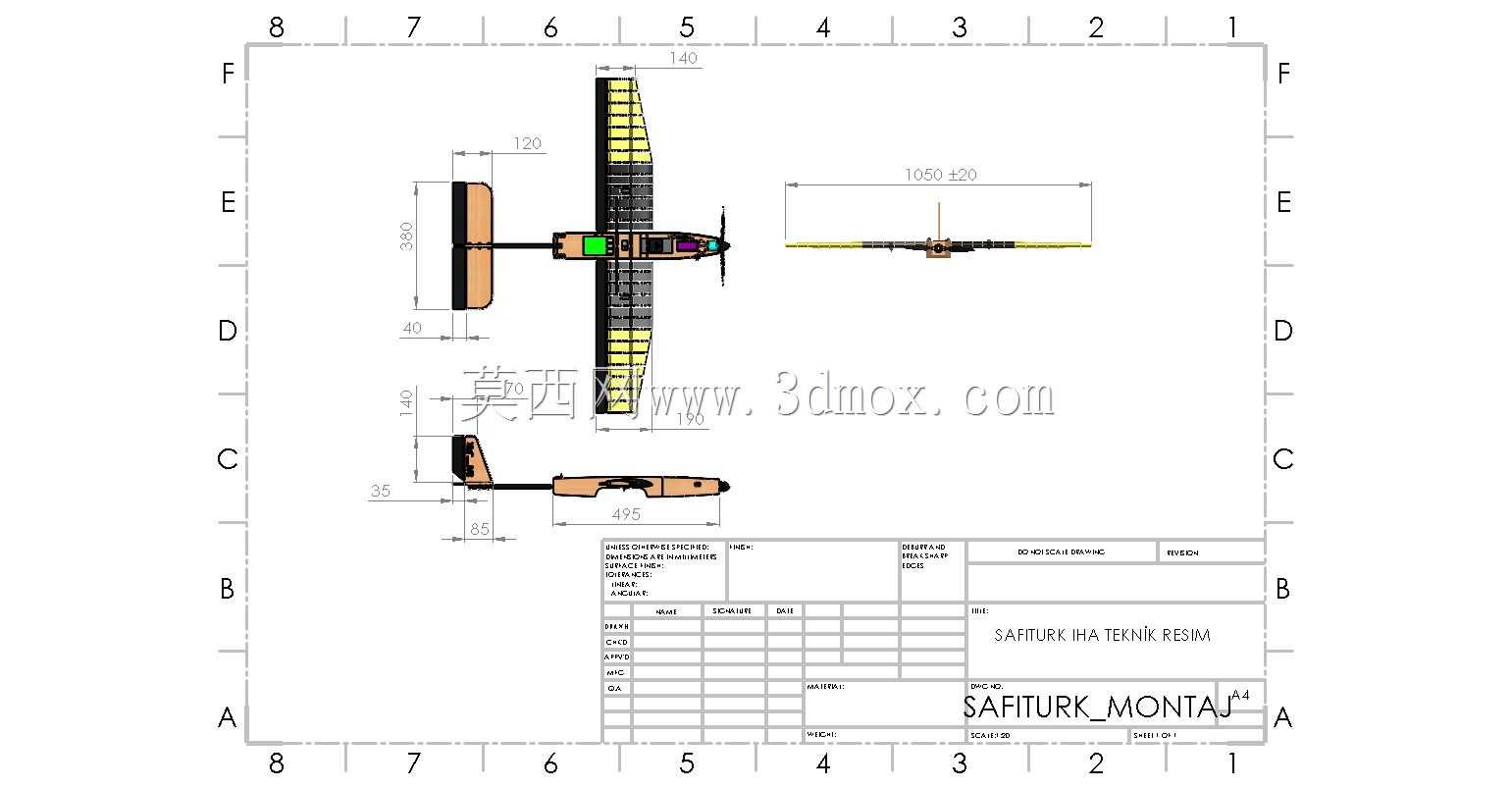

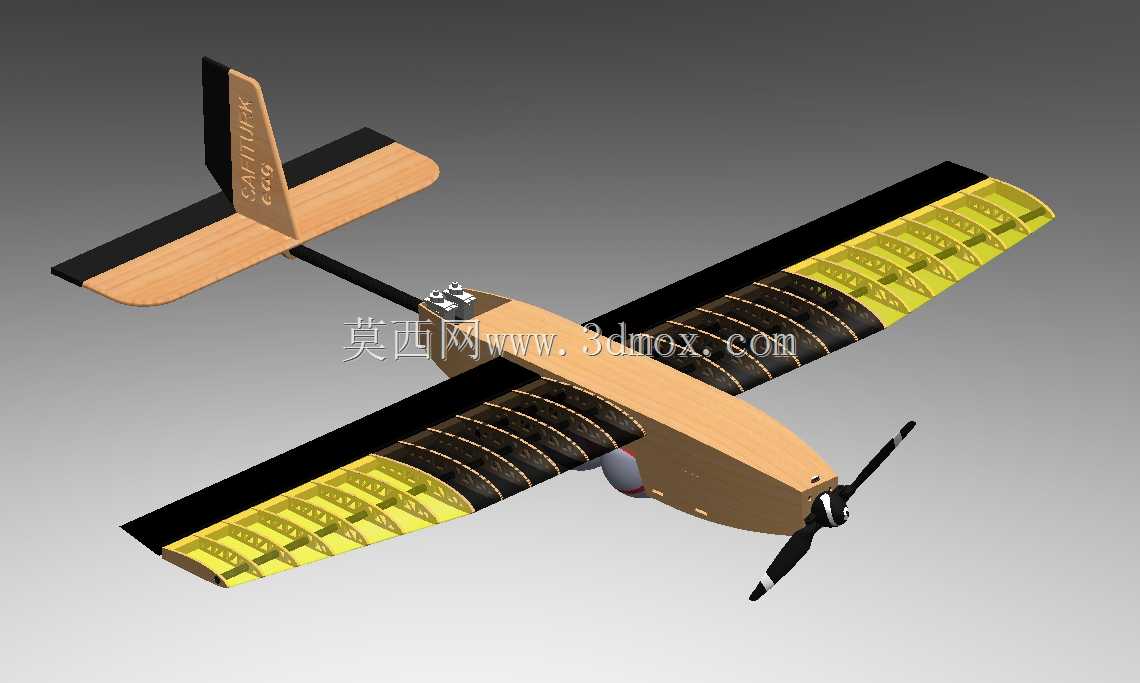

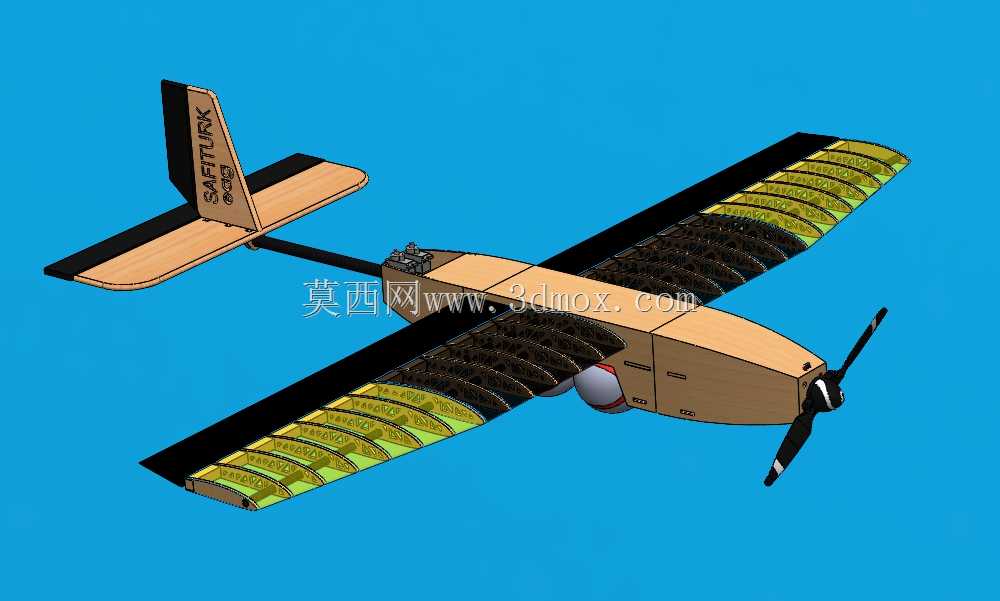

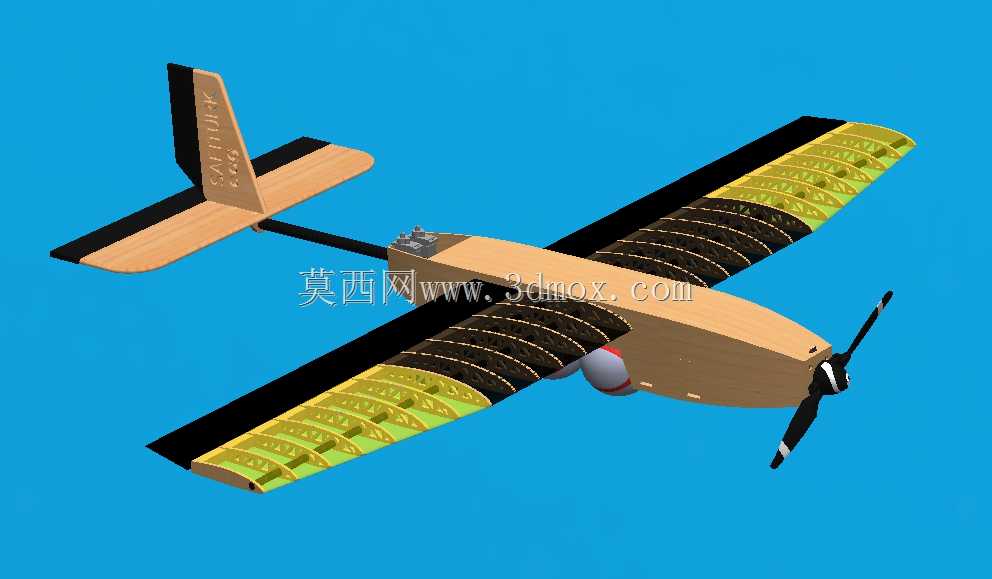

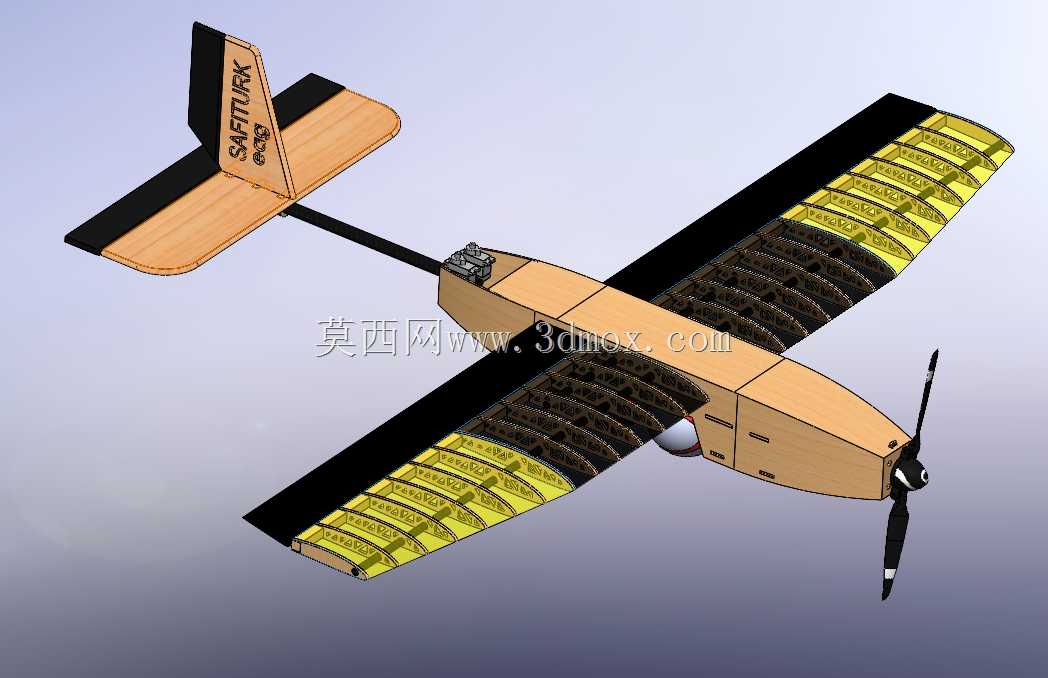

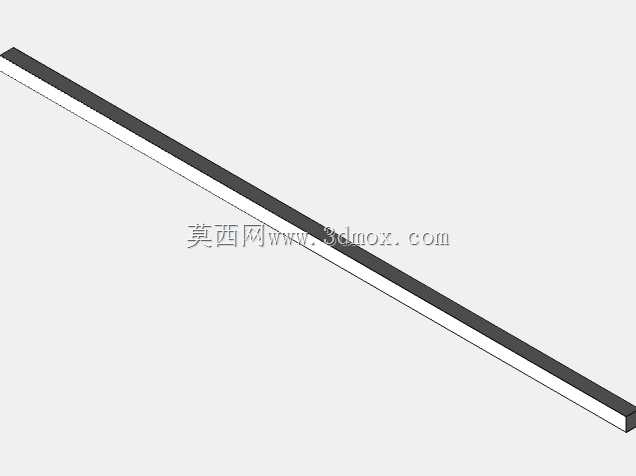

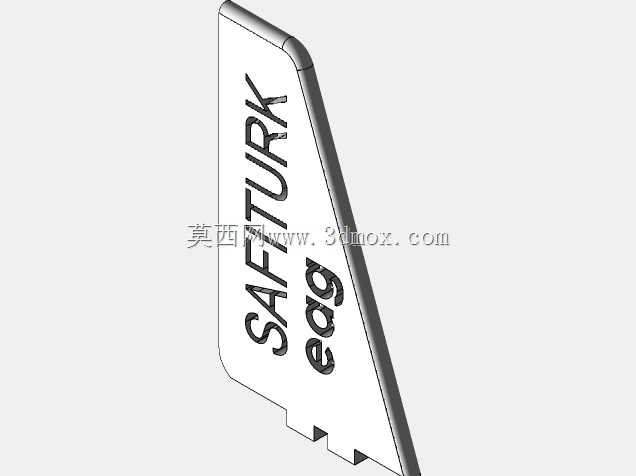

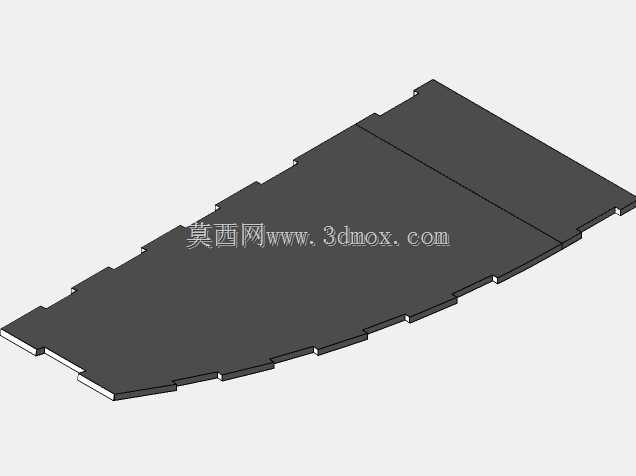

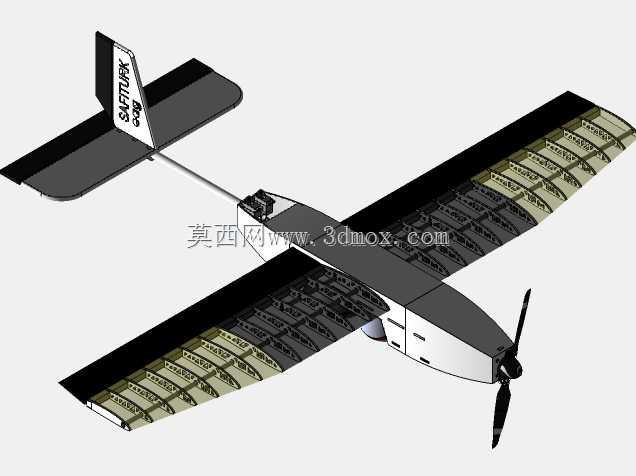

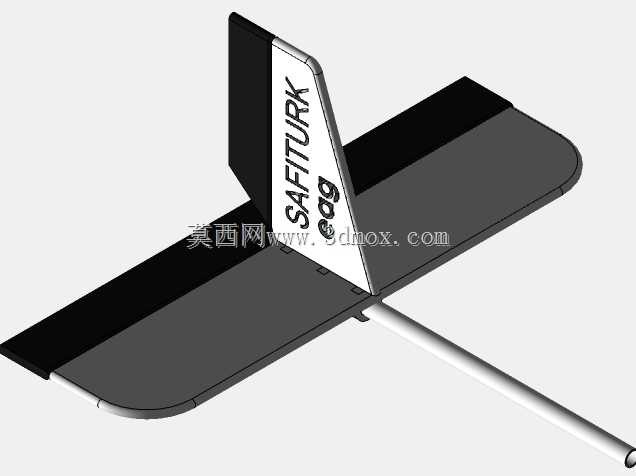

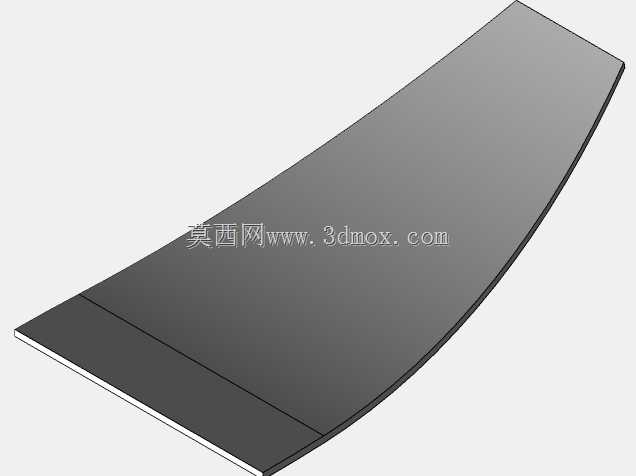

　　这款固定翼电动无人机的结构设计围绕低空短距作业场景展开，整体采用尾撑式常规布局，将动力单元前置、任务载荷舱布置于机身中段重心位置，能够在飞行过程中保持较好的配平特性，降低舵面频繁修正带来的能耗损失。机翼采用分段式结构设计，主翼面设置有仿生格栅式增升结构，在低速飞行阶段可以延缓翼面气流分离，提升低速状态下的升阻比，配合大直径两叶螺旋桨的拉力输出，能够在较短的起降距离内完成升空动作，适配野外无正规跑道的临时起降场地需求。尾翼部分采用垂直尾翼与水平尾翼分体安装在尾撑杆末端的结构，尾撑杆采用轻量化碳纤维管材设计，在保证结构刚度的前提下尽可能降低尾部结构重量，将整机重心控制在机翼气动焦点前方合适位置，保障飞行过程中的纵向静稳定性，

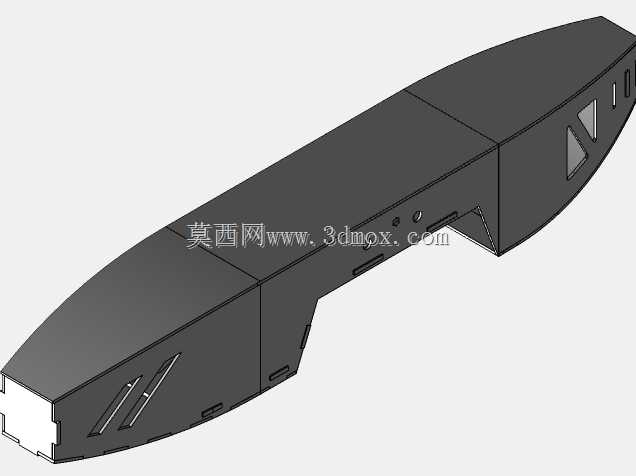

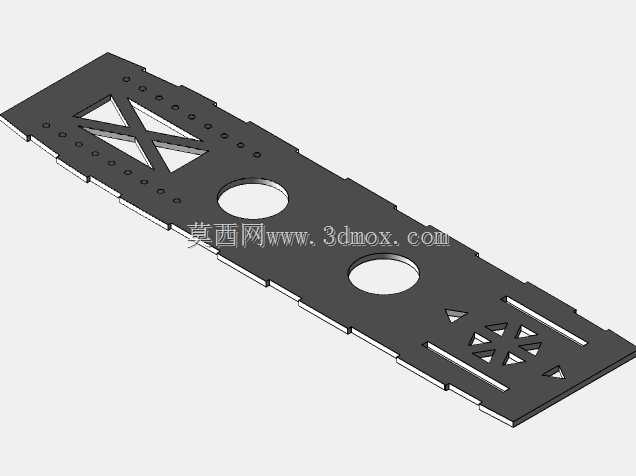

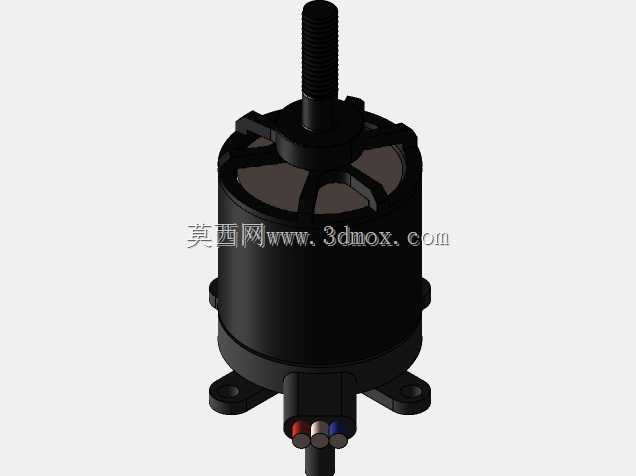

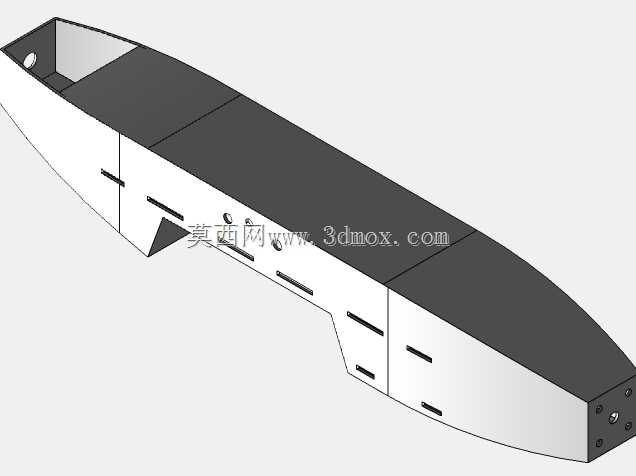

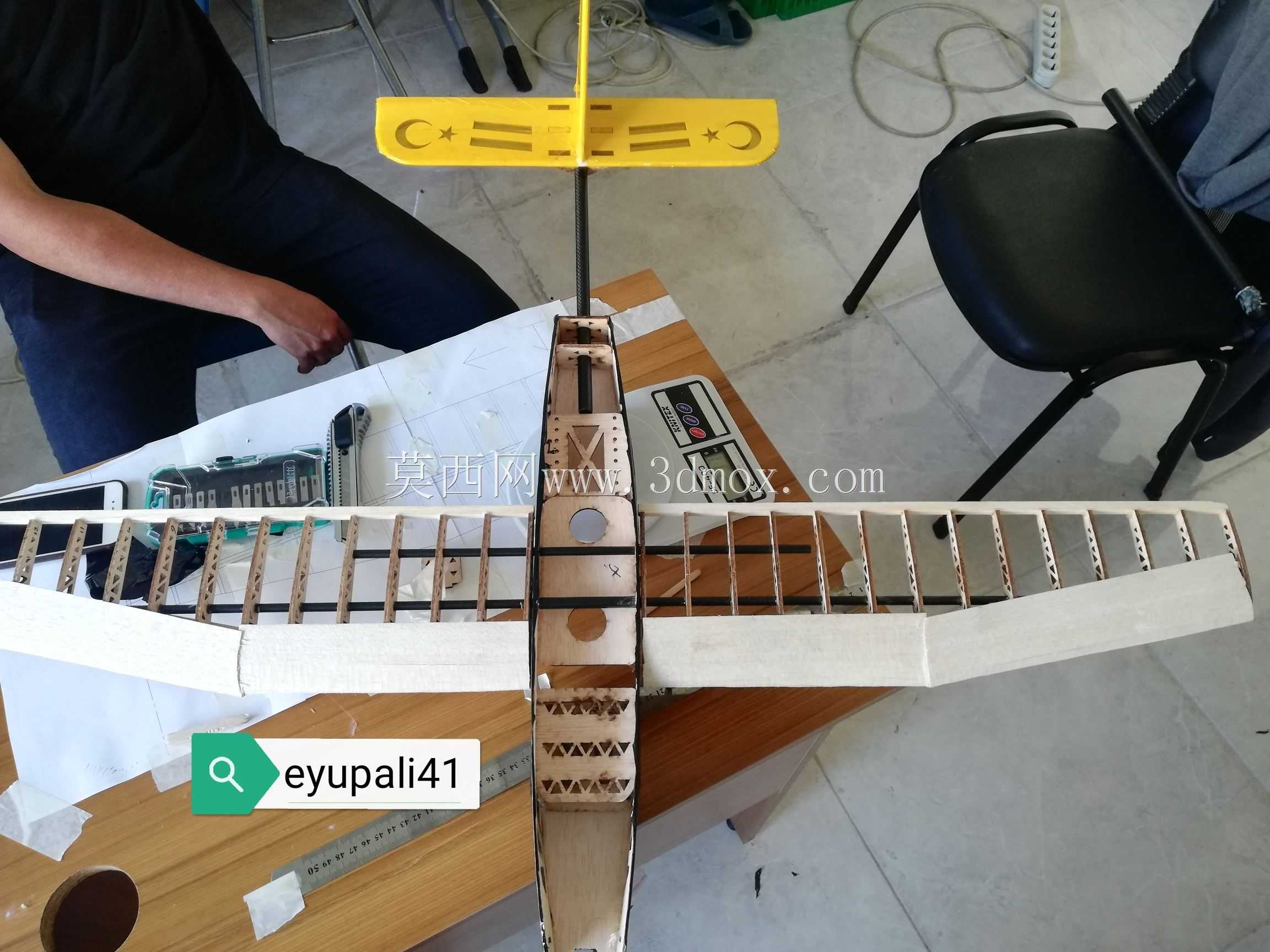

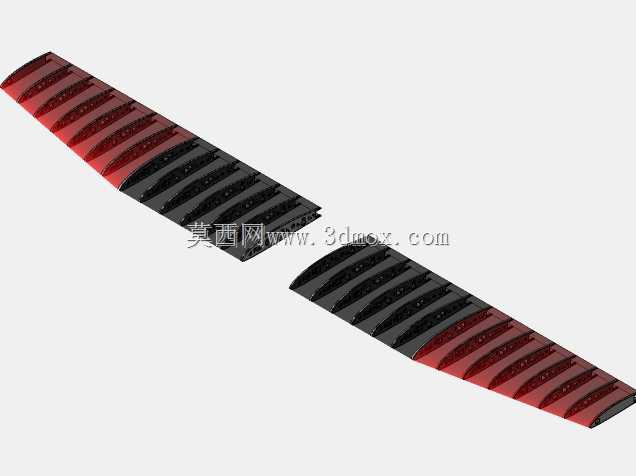

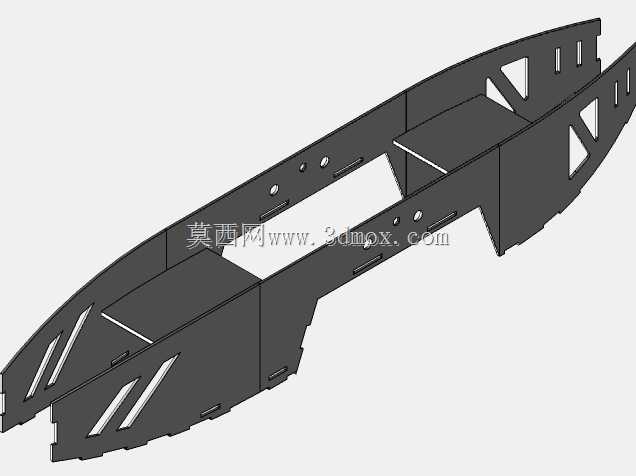

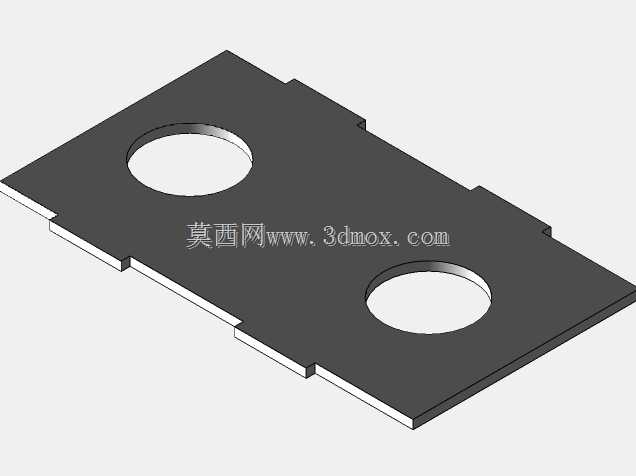

　　降低飞控系统的控制负荷。机身主体采用模块化舱段设计，前舱布置动力电机与电调单元，中段为航电电池与任务载荷安装舱，后段通过快拆结构连接尾撑组件，不同舱段之间通过定位销与卡扣实现快速装配，外场作业时可以快速完成拆解收纳与组装调试，不需要复杂的校准工序即可投入使用。机翼与机身的连接采用翼根插接结构，主翼梁采用高强度复合材料制作，插入机身中部的承力套筒后通过锁扣固定，能够承受飞行过程中的气动弯矩与扭矩，机翼表面的格栅增升结构与主翼面采用一体化成型设计，每段格栅的翼型角度经过气动优化，在巡航状态下不会产生额外的阻力增量，仅在大迎角低速状态下发挥气流导流作用，兼顾巡航效率与低速起降性能。动力系统采用前置拉力式布局，

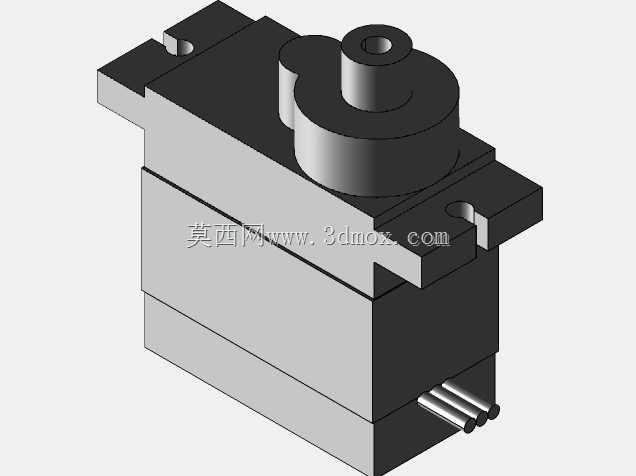

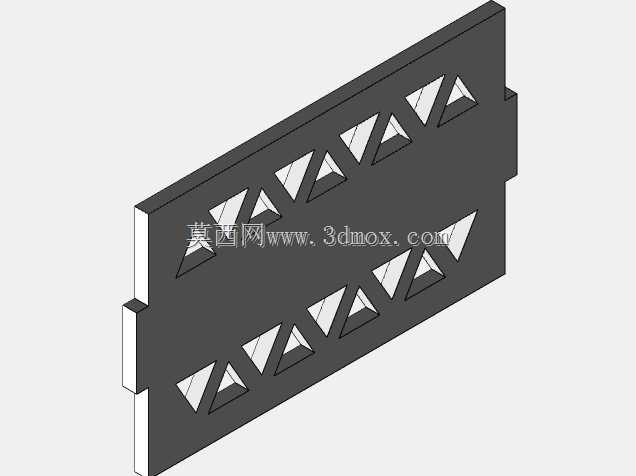

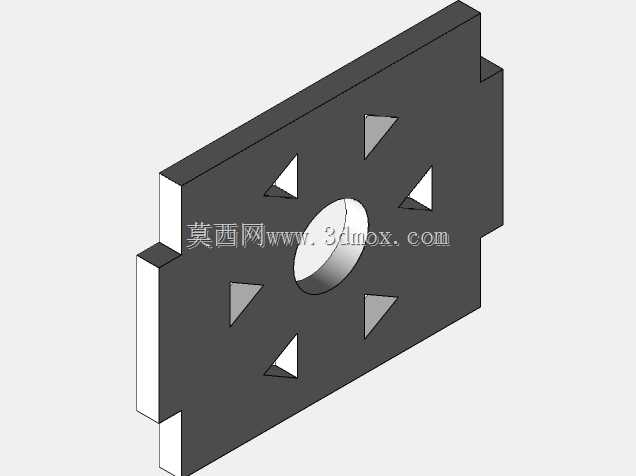

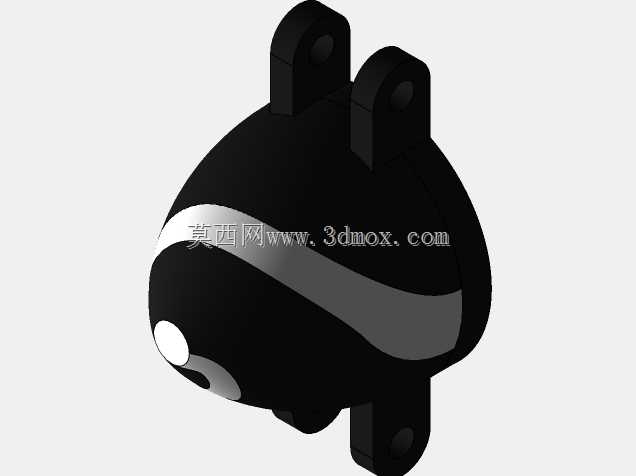

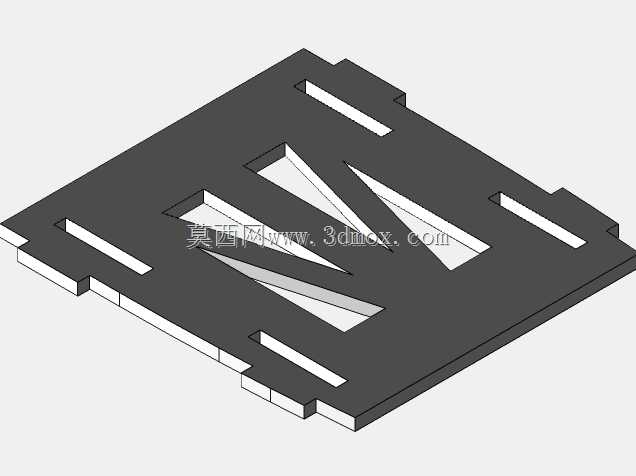

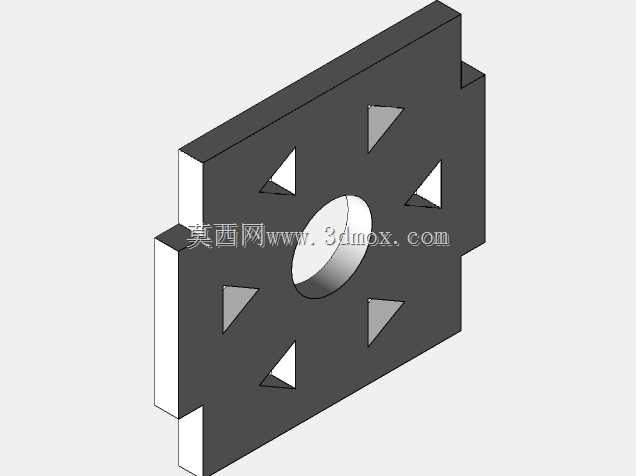

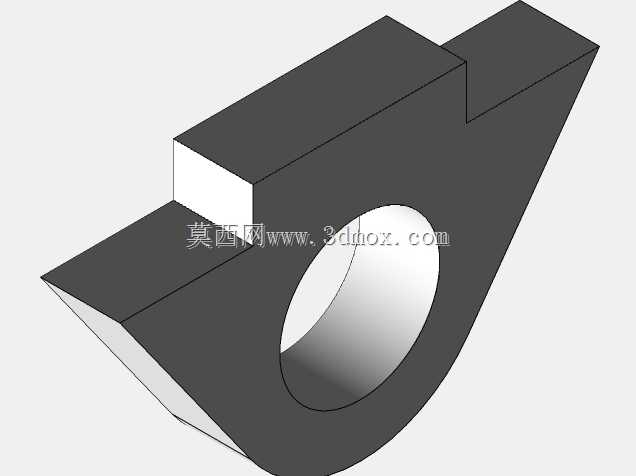

　　电机安装座与机身前承力框通过螺栓刚性连接，螺旋桨采用折叠式设计，在收纳状态下可以贴合机身侧面，减少收纳时的空间占用，降落触地时螺旋桨可以自动折叠，避免触地碰撞导致的桨叶损坏。舵面驱动采用微型伺服机构，分别控制副翼、升降舵与方向舵的偏转，伺服舵机安装在机翼与尾翼的翼面内部，通过短连杆直接驱动舵面转动，减少传动间隙带来的控制延迟，保证舵面响应的精准度。整机结构重量控制在较低区间，所有非承力部件均采用轻量化镂空设计，机身蒙皮采用夹层结构，在保证表面气动外形光滑度的同时降低结构重量，电池舱设置在机身重心位置，更换不同容量电池时不需要额外调整配重即可保持整机配平平衡。起落部分采用机腹滑橇式设计，没有额外的轮式起落架结构，

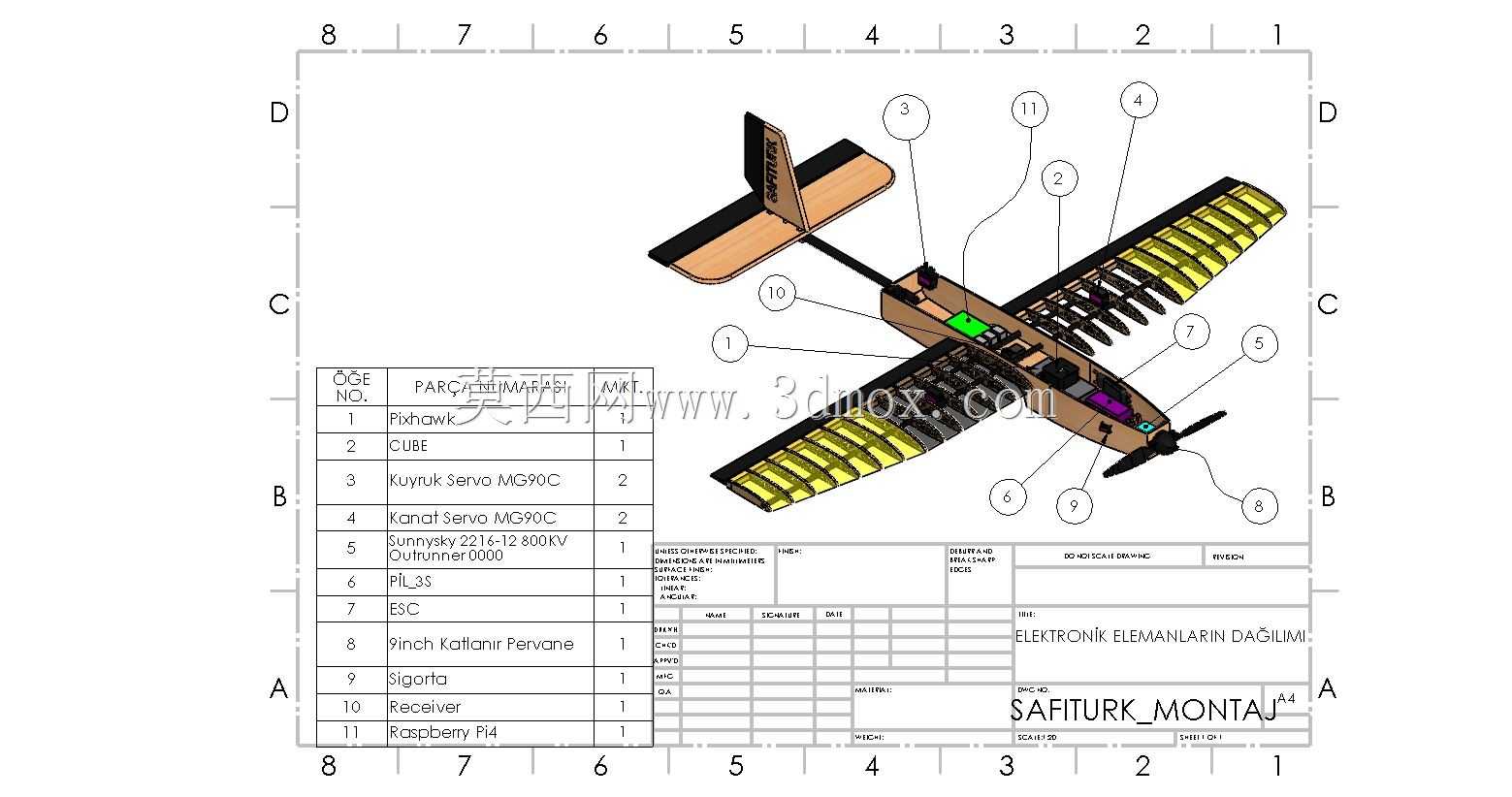

　　进一步降低飞行过程中的寄生阻力，滑橇结构采用耐磨复合材料制作，降落时可以在平整草地、硬化路面上完成滑跑减速，结构简单可靠，外场作业时不需要对起落架进行额外维护。从安装边界来看，机身中段载荷舱预留有标准化安装接口，可以根据不同作业需求搭载不同的任务模块，舱内空间可以容纳可见光摄像模块、小型环境监测传感器等设备，接口采用通用快插设计，更换载荷时不需要改动机身原有结构线路。机翼的展长与机身长度比例经过优化，在保证巡航升阻比的同时，不会因为展长过大导致外场收纳转运不便，拆解后所有部件可以放入常规尺寸的设备转运箱中，适合单人携带完成外场作业任务。尾翼的舵面偏转角度经过限位设计，最大偏转角度控制在气动效率最优区间，避免舵面偏转过大导致的气流失速，提升飞行过程中的操控安全性。整机的结构受力路径经过梳理，飞行过程中机翼产生的升力通过翼梁传递到机身承力框，再传递到尾撑与尾翼结构，所有连接位置均设置有应力分散结构，避免长期飞行过程中出现应力集中导致的结构疲劳损坏。电路走线全部布置在机身内部的走线槽内，避免线缆外露影响气动外形，同时减少外界环境对线路的磨损与干扰，航电设备安装位置设置有减震垫层，降低动力单元振动对航电传感器的影响，保障飞行过程中传感器数据采集的稳定性。
