PTC CREO绘制径向风扇体结构设计

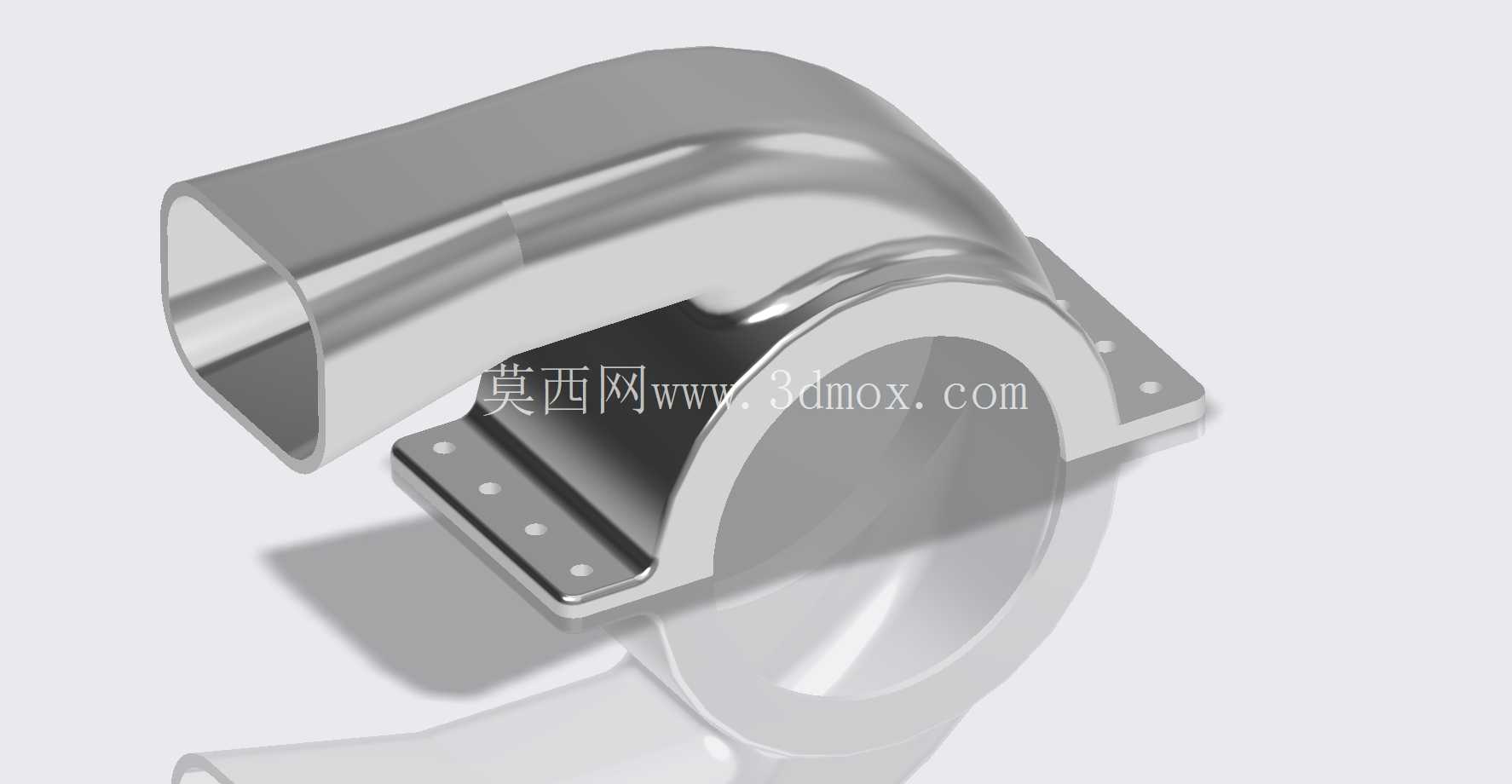

　　在电子设备热管理、工业通风散热、小型动力装置冷却等场景中，径向风扇体是实现气流90度转向输送的核心结构件，区别于轴流风扇的直吹式送风，这类构件能将轴向进入的气流沿径向导出，适配内部空间局促、风道需要转向排布的设备布局，常见于工控电源模块、小型变压装置、紧凑型伺服驱动单元的散热回路中，承担着引导气流、匹配安装位、衔接风道接口的作用。从结构设计逻辑来看，该径向风扇体采用一体化弯转风道结构，主体风道段做了顺滑圆弧过渡处理，避免直角弯折带来的风阻激增与气流紊流，风道内壁的曲面曲率经过反复调整，能让气流在转向过程中尽可能保持流速均匀，减少局部涡流带来的噪音与风压损失。构件下半部分设置了环形卡装基座，基座上延伸出带安装孔的固定支耳，支耳的孔位间距、孔径大小完全匹配常规小型径向风扇的安装标准，安装时可通过螺栓直接将整个风扇体固定在设备的安装面板上，不需要额外设计转接支架，能有效缩减装配环节的零件数量，降低整体装配公差累积。风道的进出口端做了止口结构设计，进口端可直接对接风扇叶轮的出风侧，出口端能够适配标准规格的通风软管或者设备内部的导风槽，接口处的配合公差控制在合理区间，既保证装配时的插拔顺畅，又能避免配合间隙过大导致的漏风问题。

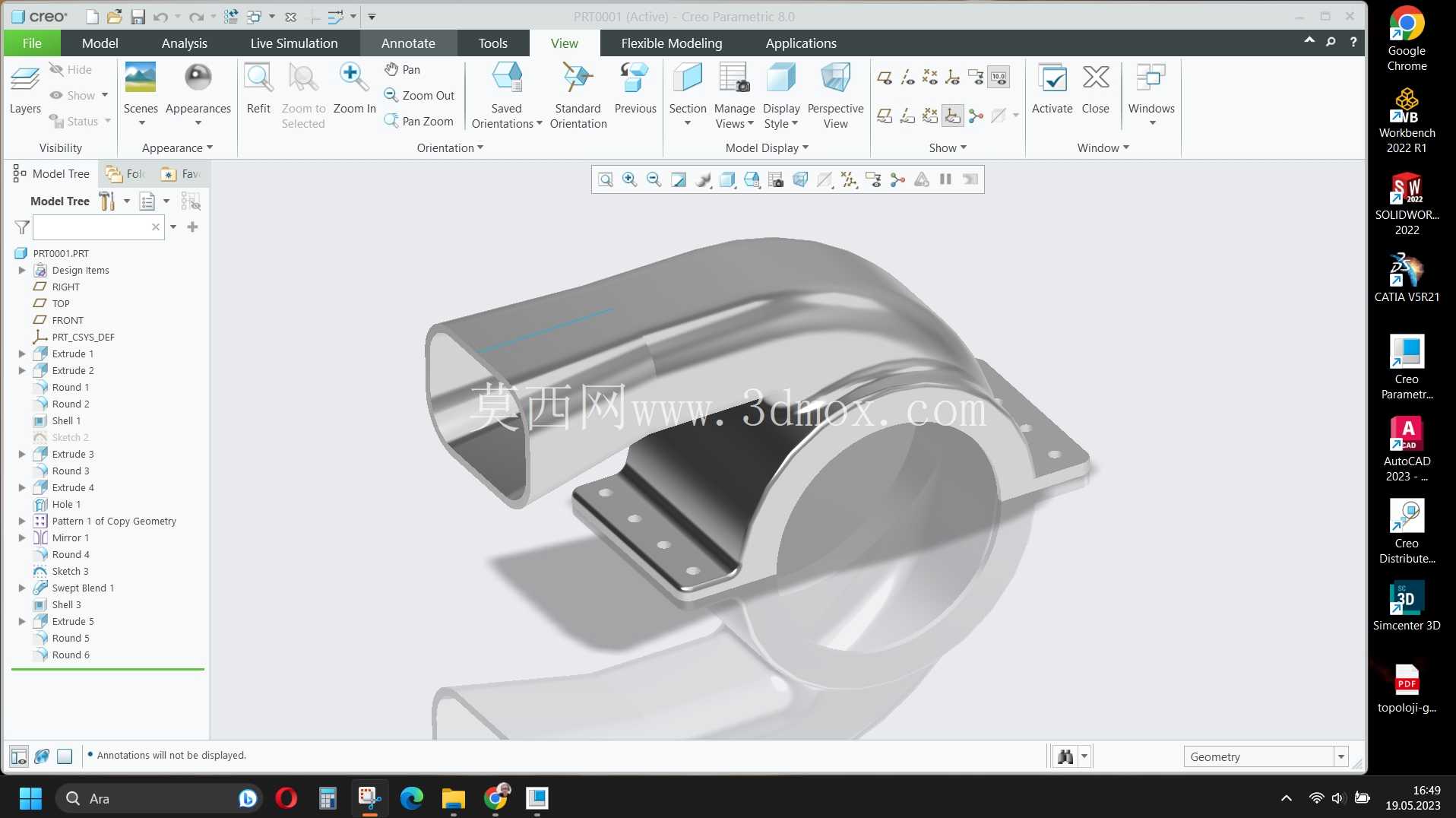

　　在建模过程中，首先确定风道的核心通流截面尺寸，根据目标风量要求计算进出口的通流面积，保证气流在风道内的流速处于合理区间，避免流速过高带来的额外风噪；之后绘制风道的中心引导线，通过扫掠命令生成基础风道实体，再对弯折处的曲面做连续性优化，确保曲面过渡无突兀折角；随后构建下部的环形安装基座，将基座与风道主体做合并处理，在支耳位置做局部加厚，提升安装位置的结构强度，避免螺栓锁紧时出现支耳开裂的问题；最后对所有棱边做圆角处理，尤其是风道内部的棱边，全部做小圆角过渡，进一步降低气流通过时的阻力。

　　从安装边界来看，该构件的整体外轮廓尺寸适配小功率散热场景的安装空间，风道的弯折半径经过优化，不会在安装时与周边的电容、接线端子等元器件产生干涉，固定支耳的位置避开了设备内部的走线空间，装配完成后不会挤压线缆，也不会影响其他元器件的拆装维护。结构材质方面，这类构件通常选用阻燃ABS或者改性PP材质注塑成型，既能够满足电子设备的阻燃要求，又能凭借塑料材质的轻量化特性降低整体重量，同时塑料件的一体成型工艺能很好地复刻复杂的曲面风道结构，不需要后续的二次拼接加工，有效控制生产制造成本。

　　在实际使用中，该风扇体能够将风扇输出的气流精准引导至需要散热的变压器铁芯、功率管等发热部件位置，避免气流无规则扩散导致的散热效率下降，相比直吹式的风道设计，这种径向转向的结构能让散热气流覆盖更多发热区域，尤其是安装位侧面的发热元件，能获得更充足的冷却气流，提升整个设备的运行稳定性。建模时还需要考虑注塑工艺的脱模要求，所有结构的拔模角度都控制在合理范围，风道内壁的曲面拔模方向与开模方向保持一致，避免出现倒扣结构导致的脱模困难，安装支耳位置的加强筋也做了同步拔模处理，保证注塑生产时的成型良品率。
