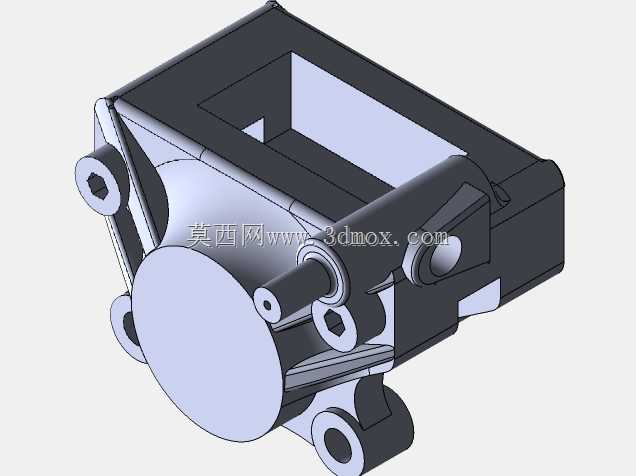

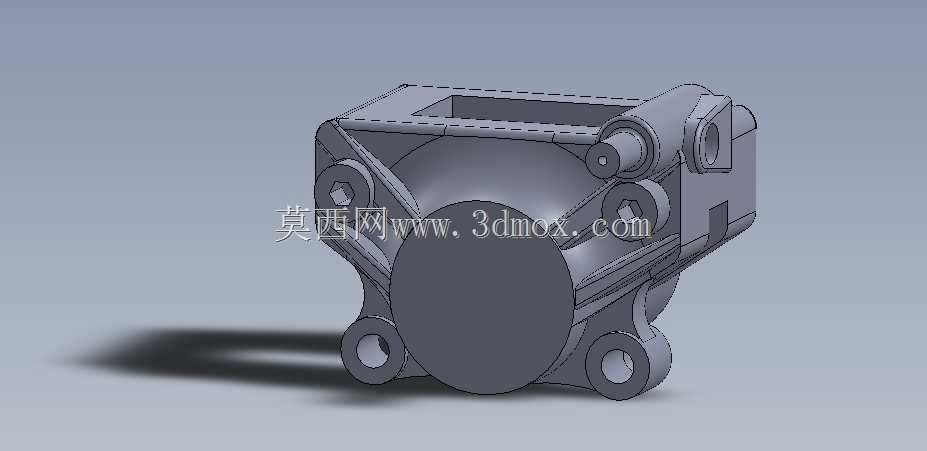

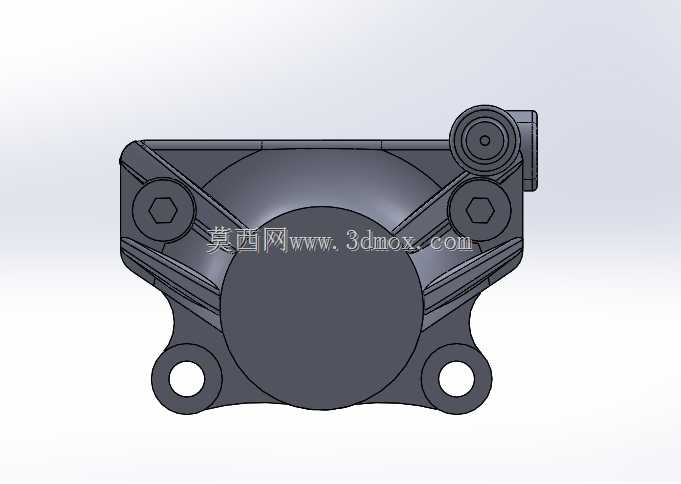

巴贾杰脉冲星220摩托后制动卡钳结构

　　这款双活塞盘式制动卡钳，主要适配巴贾杰Pulsar 220车型的后轮制动回路，是摩托车盘式制动系统里直接输出制动力的核心执行部件，日常骑行场景下，不管是城市通勤的频繁点刹、国道巡航的持续减速，还是山路骑行的重载制动，它都承担着将制动管路液压推力转化为制动块夹紧力的作用，最终通过摩擦副的阻尼作用让后轮转速下降，实现车辆减速或驻车锁止。

　　从结构设计逻辑来看，这款卡钳采用浮动式双活塞布局，两个活塞对称分布在制动盘两侧，相比单活塞卡钳，双活塞结构能让制动块两侧的压紧力更均匀，避免制动块偏磨，同时能在同等液压输入下获得更大的总夹紧力，匹配220cc排量摩托的整车整备质量与最高车速对应的制动需求。卡钳本体采用一体化铸造成型的壳体结构，壳体上预留了制动液流道、活塞安装腔、排气螺钉安装位以及安装支耳，安装支耳上的两个同轴通孔是核心安装边界，需要和后摇臂上的卡钳安装座精准对位，孔位的同轴度、孔中心到制动盘中心的距离公差直接决定卡钳安装后是否会出现蹭盘、制动块偏磨的问题。

　　在实际装车适配时，这款卡钳的安装边界需要严格匹配对应车型的后摇臂安装点尺寸，活塞腔的密封沟槽设计采用了矩形密封圈加防尘圈的组合结构，矩形密封圈除了密封制动液防止泄漏之外，还能在制动解除时依靠橡胶的弹性形变带动活塞回位，避免制动块长期贴附制动盘造成拖滞磨损；防尘圈则可以阻挡骑行过程中飞溅的泥沙、水渍进入活塞腔，防止活塞表面被杂质划伤导致密封失效。卡钳壳体上方的开放式空腔是制动块的安装槽，制动块可以从这个位置直接拆装，更换时不需要完全拆卸卡钳本体，降低售后维护的操作难度。

　　从功能特性上看，这款卡钳的活塞采用等径设计，液压输入时两侧活塞同步推出，让制动块的摩擦面完全贴合制动盘端面，制动过程中制动力输出线性，不会出现突兀的抱死趋势，配合整车的制动调校能给骑行者更清晰的制动手感反馈。壳体上的加强筋布局沿着受力方向分布，在制动时活塞的反作用力、制动块的摩擦力都会传递到卡钳壳体上，加强筋可以在不额外增加壳体壁厚的前提下提升整体结构刚度，避免大制动力下壳体出现形变导致制动力衰减。另外卡钳上预留的排气螺钉位置处于整个液压腔的最高点，更换制动液时可以顺利排出管路内的空气，避免空气压缩导致的制动手感发软、制动力不足问题。
