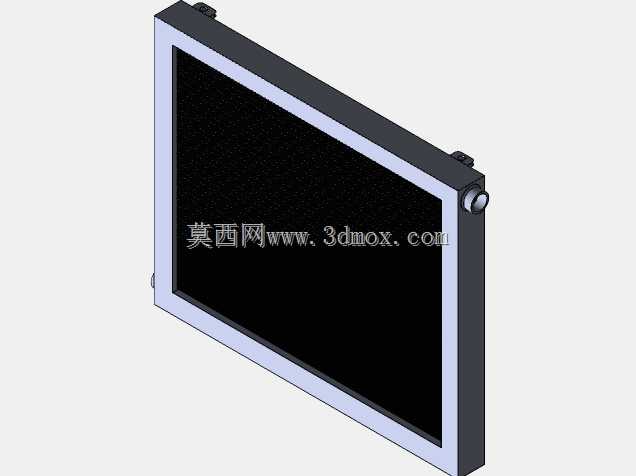

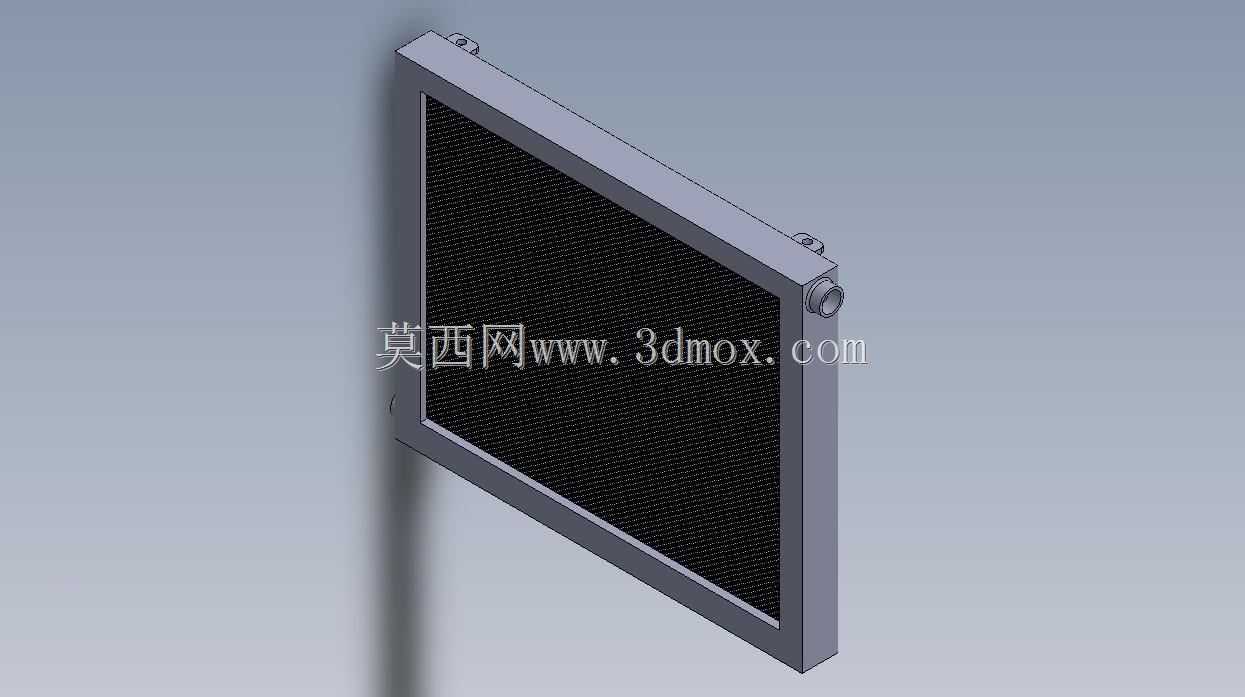

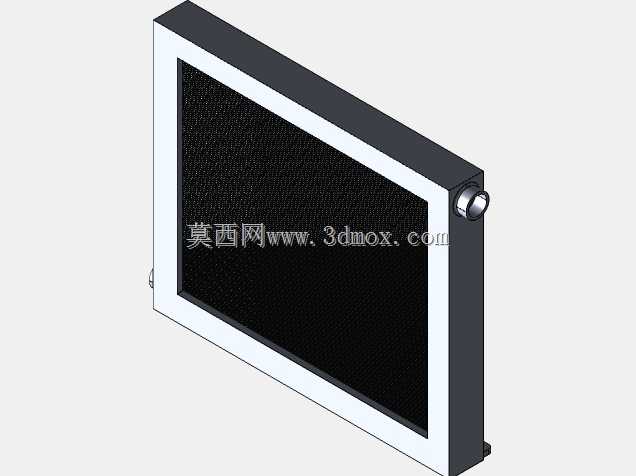

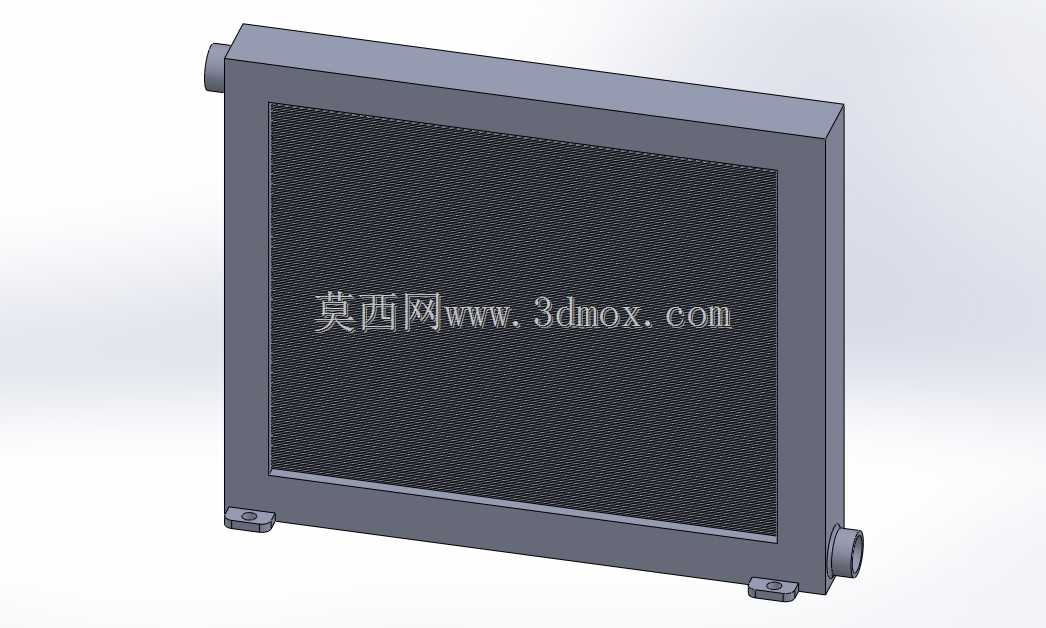

方程式赛车用紧凑型水冷散热装置

　　这款散热装置是专为大学生方程式赛车动力系统冷却需求开发的水冷换热部件，核心应用场景覆盖方程式赛事中发动机高负荷持续运转的工况，主要承担循环冷却液与外界空气的热交换职能，把发动机做功过程中带出的多余热量快速散逸到空气中，避免动力单元因过热出现功率衰减、部件损坏等问题。从结构设计来看，整体采用薄型长方体布局，主体框架采用高强度铝合金型材拼焊成型，既保证整体结构刚度，能承受赛车行驶过程中的持续振动与侧向加速度载荷，又尽可能压缩整体厚度，适配赛车侧舱狭窄的安装空间，不会过多占用空气动力学套件的布置边界。核心散热区域采用高密度错列翅片芯体结构，翅片表面做了扰流结构设计，空气流经芯体时会被不断切割形成微湍流，打破翅片表面的热边界层，

　　大幅提升空气侧的换热效率，同时芯体的流道设计采用多回程并行结构，冷却液从侧边的进水接头进入后，会均匀分配到所有散热流道中，避免出现局部流道流量不足导致的散热死区，保证整个芯体的换热能力均匀释放。进出水接头采用侧置式外螺纹结构，布置在装置同侧的上下端位置，既方便冷却管路的快速接驳，也能避免管路突出于装置主体，减少赛车行驶过程中的管路磕碰风险，接头与主框架的连接位置采用了加强焊接工艺，能承受冷却系统的循环压力波动，不会在赛事高强度振动下出现渗漏问题。安装固定点设置在装置的四个边角位置，采用内嵌式金属衬套结构，安装时可以通过螺栓直接固定在赛车侧舱的安装支架上，衬套结构能分散螺栓的压紧力，避免薄型框架在螺栓锁紧时出现变形，

　　同时固定点的位置公差经过严格校核，能适配多数方程式赛车侧舱的通用安装孔位，不需要额外做支架改装就能完成装配。在设计过程中，整体的风阻特性也做了针对性优化，装置的迎风面边缘做了小角度导角处理，能减少空气撞击迎风面边缘产生的涡流阻力，让冷却气流更顺畅地穿过散热芯体，在保证散热效率的同时，尽可能降低装置带来的空气阻力损失，匹配赛车整体的空气动力学设计需求。芯体的翅片密度经过多轮仿真与实车测试匹配，既不会因为翅片过密导致风阻过大、实际进风量不足，也不会因为翅片过疏导致换热面积不足，在赛事常见的30-120km/h行驶速度区间内，都能保证足够的散热功率，满足发动机全负荷工况下的冷却需求。
