巴哈赛事脉冲星135LS前制动盘结构

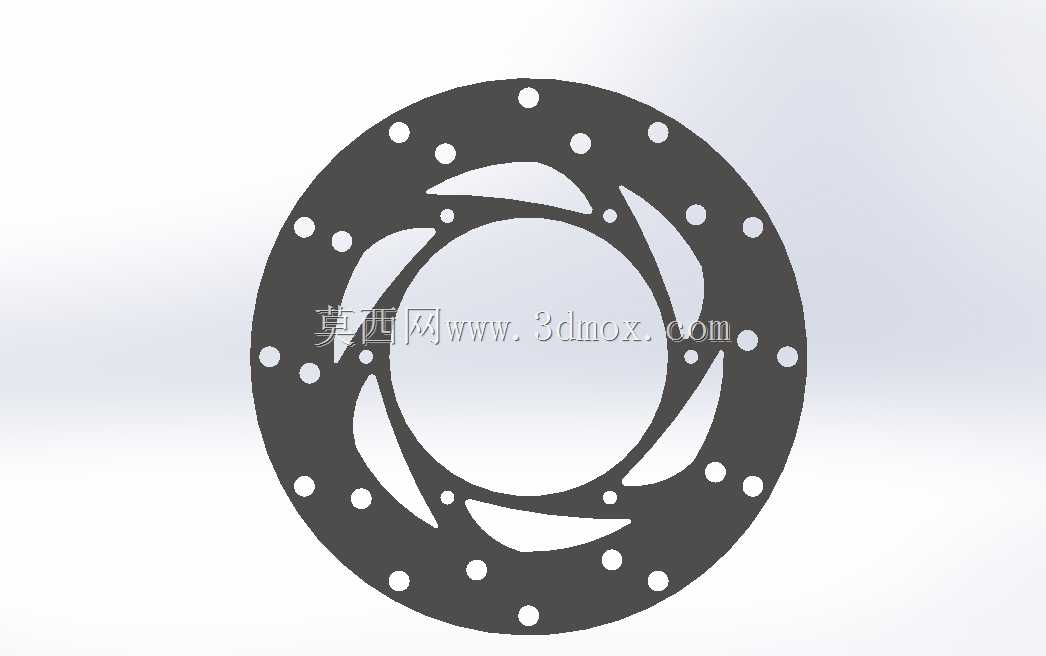

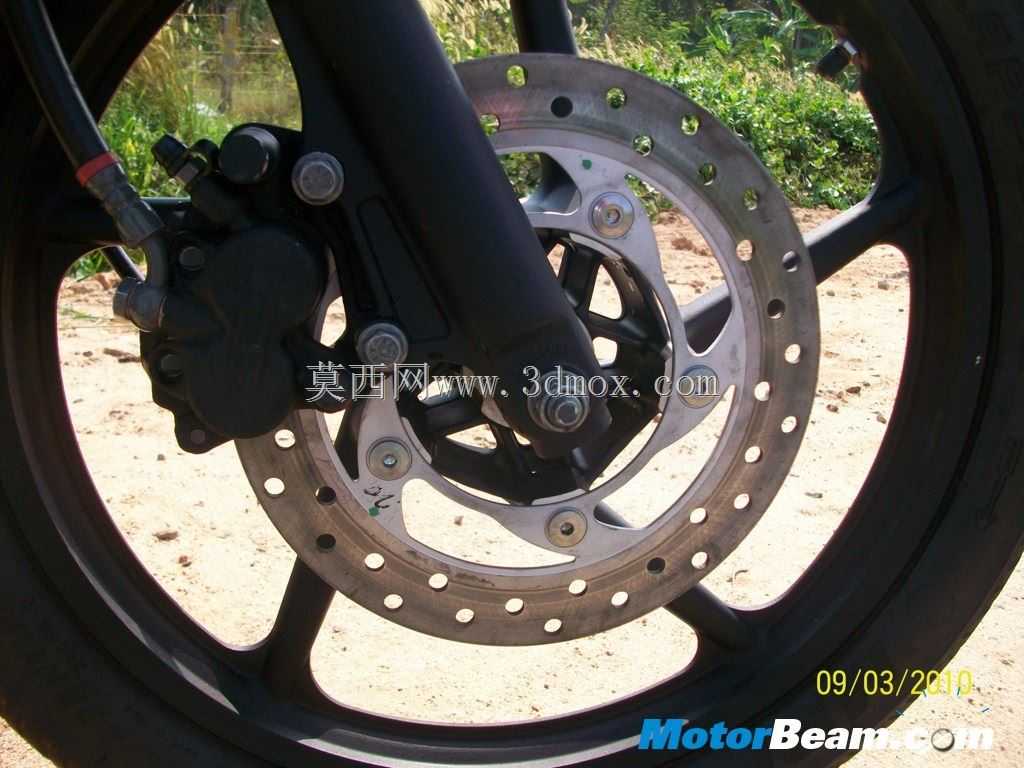

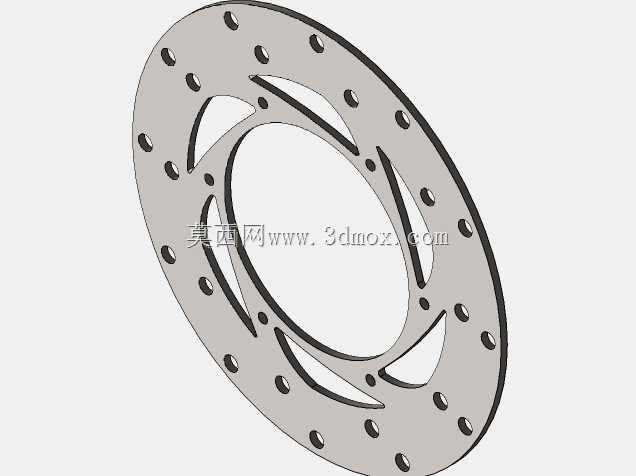

　　这款前盘转子是面向SAE SUPRA india巴哈越野赛事开发的轮端制动核心部件，适配脉冲星135LS车型的前桥安装位，整体外径设定为240毫米，属于中小型越野摩托、巴哈赛车常用的制动盘尺寸区间，安装孔位完全匹配原车前轮轮毂的螺栓分布圆，可直接替换原厂制动盘完成装车，无需额外改动轮毂、卡钳的安装位置。从结构设计来看，盘体采用环形分体式布局，外圈摩擦环带均匀排布多组圆形通风散热小孔，内圈通过六组流线型辐条连接中心安装环，这种镂空结构一方面能大幅降低盘体自身的转动惯量，减少轮端簧下质量，提升车辆转向响应速度与悬挂动态表现，另一方面在越野赛事的高强度连续制动工况下，气流可以顺着辐条间隙与散热小孔快速穿过盘体，

　　带走制动片摩擦产生的大量热量，避免制动盘出现热衰退、摩擦系数骤降的问题，保障长距离越野赛段的制动稳定性。盘体的摩擦面采用平面度公差严格控制的环形工作面，匹配常规对置活塞制动卡钳的摩擦片接触面积，制动时卡钳活塞推动两侧摩擦片夹紧盘体，通过摩擦力将车轮的转动动能转化为热能耗散，实现车辆减速与驻车的功能。内圈的流线型辐条并非单纯做减重设计，每根辐条的走向都经过受力校核，在承受制动时的巨大扭矩载荷、以及越野路面颠簸带来的冲击载荷时，应力会顺着辐条平滑传递到中心安装环，避免出现应力集中导致的盘体开裂问题，同时辐条的弧形边缘能减少高速旋转时的风阻与风噪，也能避免赛事中泥沙、碎石卡入盘体与卡钳的间隙造成制动卡滞。

　　中心安装环的内径尺寸严格适配前轮轮毂的定位轴颈，安装时可通过轴颈实现径向定位，配合外圈均布的安装螺栓完成轴向固定，保证盘体旋转时的端面跳动量控制在合理区间，避免制动时出现方向盘抖动、制动踏板 pulsation 的问题。在巴哈赛事的复杂非铺装路面场景下，这款制动盘的镂空结构还能快速排出进入制动区域的泥水、沙粒，减少摩擦片与盘体之间的磨粒磨损，延长制动副的使用寿命，相比实心制动盘更适配越野赛事的恶劣使用环境。设计过程中充分考虑了赛事中的维修更换便利性，安装孔位采用通用化的等距排布，无需专用工具即可完成拆装，盘体的厚度尺寸也预留了足够的磨损余量，可支撑多轮赛事的高强度使用，无需频繁更换制动部件。
