卧式管壳式换热设备三维结构设计

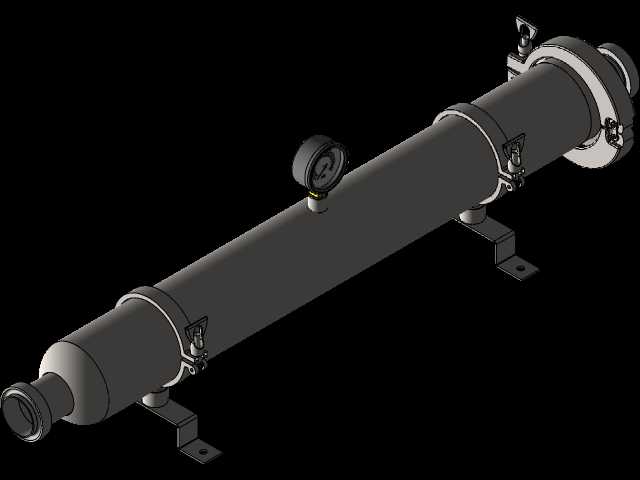

　　该卧式管壳式换热结构，主要面向工业流体换热场景设计，可适配暖通空调、化工流体冷却、液压系统油温调控、小型工艺介质冷凝等多类工况，核心作用是实现两种不同温度流体间的热量传递，在不发生介质混合的前提下完成冷、热流体的热交换，满足工艺端对介质温度的控制要求。从结构设计逻辑来看，整体采用卧式单管程布局，主体为圆柱形承压壳体，两端配置可拆卸式端盖结构，端盖与壳体间采用快拆式卡箍锁紧结构，无需完全拆卸螺栓即可完成端盖开启，方便后期对内部换热管束进行清理、检修与更换，适配含少量杂质的流体换热场景，降低运维拆装的工作量。壳体顶部配置径向安装的压力表接口，可直接接入压力检测元件，实时监测壳程内部的工作压力，为运行状态监控提供直接测点，

　　避免超压运行风险；壳体底部对称设置两个支脚安装座，安装座上预留螺栓固定孔，可直接通过螺栓将设备固定在安装基础或设备机架上，支脚的高度设计预留了底部管路连接的操作空间，方便进出口管路的法兰对接与后期维护操作。壳体两端分别设置流体进出口接口，接口采用标准法兰连接形式，可直接与对应通径的工业管路对接，无需额外加工转接结构；壳程侧还预留了排气、排液接口位置，可根据实际工况需求接入排气阀、排污阀，满足设备启动时排气、停机时排净残液的使用需求。从安装边界来看，整体为长条形卧式布局，安装时需保证支脚的支撑平面水平度偏差在允许范围内，避免设备自重导致的壳体变形影响内部密封性能；两端法兰的对接空间需预留足够的螺栓拆装操作距离，

　　顶部压力表位置需预留仪表安装与读数的操作空间，避免周边构件遮挡测点或碰撞仪表。设计过程中充分考虑了承压结构的应力分布，圆柱形壳体的壁厚取值适配常规低压换热工况的承压需求，端盖与壳体的密封面采用平面密封结构，适配非金属密封垫片，可满足常规水、油类、低压蒸汽类介质的密封要求；卡箍锁紧结构的锁紧点沿周向均匀分布，保证密封面的压紧力均匀，避免局部密封失效导致的介质泄漏问题。内部换热管束采用平行排布方式，流体在管程与壳程内形成逆向流动，最大化换热温差，提升整体换热效率；管束与端盖间采用管板固定结构，保证两种介质完全隔离，避免串液问题。该结构的设计兼顾了运行可靠性与运维便捷性，没有采用复杂的多管程折返结构，降低了流体流动阻力，适合流量较大、

　　压降要求严格的换热工况；整体外形规整，没有突出的复杂构件，方便在设备机架内或管路系统中进行布局安装，支脚的位置设置在壳体重心两侧，保证安装后的设备稳定性，避免运行过程中因流体脉动导致的设备振动移位。在实际选型应用中，可根据换热负荷需求调整壳体长度与内部换热管数量，该三维结构完整还原了设备的外部接口、安装结构、锁紧构件与检测测点的位置关系，可直接用于管路布局干涉检查、安装空间校核、运维操作空间模拟等设计环节，帮助设计人员在方案阶段提前规避安装对接、操作维护层面的结构冲突问题。
