高性能通风打孔式汽车制动盘结构设计

　　这款制动盘的结构设计完全围绕乘用车激烈驾驶工况下的制动需求展开，日常通勤场景中频繁启停带来的热负荷、山路连续制动的热衰退风险、赛道驾驶时的极限摩擦工况，都是设计阶段需要覆盖的核心使用场景。作为车辆制动系统的核心执行部件，它的核心作用是通过与制动片的摩擦作用，将车辆行驶的动能转化为热能散出，实现车辆减速或驻车，其结构可靠性直接决定整车制动安全边界。

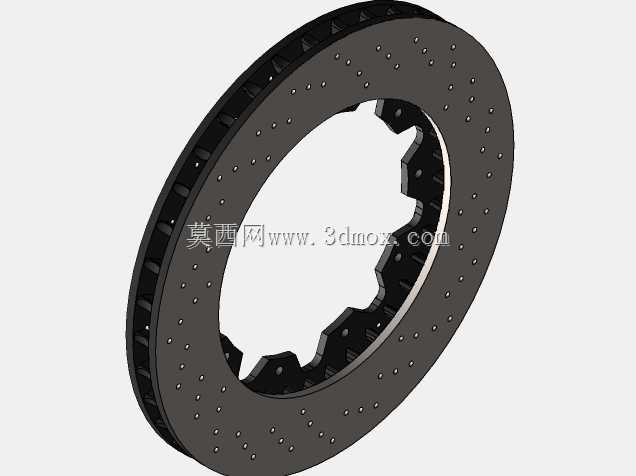

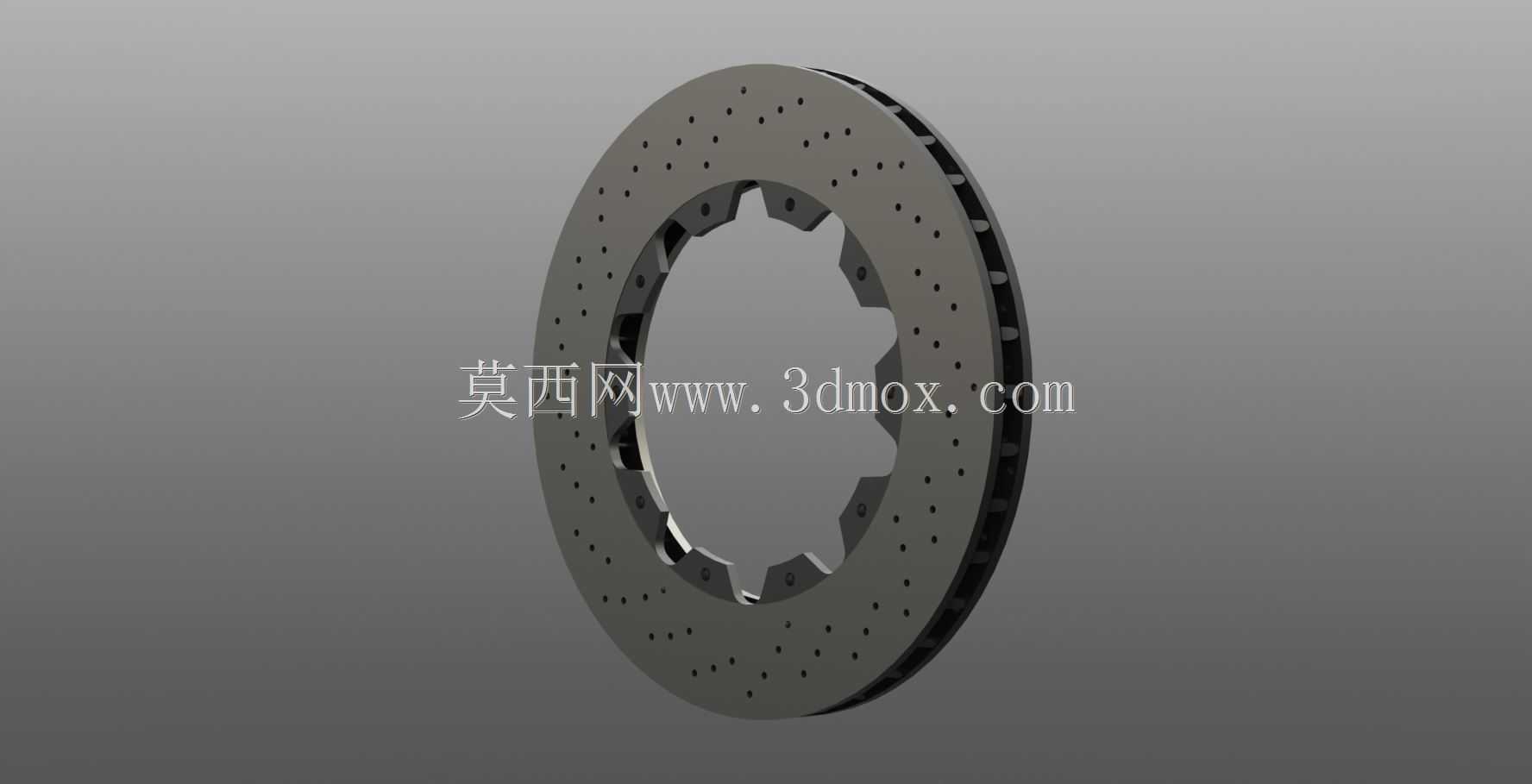

　　从功能特性来看，盘面采用均匀分布的径向钻孔设计，并非单纯追求外观运动属性，这些钻孔一方面可以在制动片与盘面接触时快速排出摩擦产生的磨屑，避免磨屑在摩擦面堆积造成制动抖动，另一方面能大幅增加盘面与空气的接触面积，提升制动过程中的散热效率，同时可以快速排走雨天制动时盘面的水膜，缩短湿滑路面的制动响应时间。盘体采用双层通风结构，两层摩擦面之间设置径向导流筋，车辆行驶时气流会顺着导流筋在盘体内部形成贯通的冷却风道，持续带走摩擦产生的热量，相比实心盘能将连续制动后的盘面温度降低30%以上，有效抑制热衰退现象的出现。

　　设计过程中首先确定了安装定位的边界尺寸，中心定位孔与轮毂轴头采用过渡配合，保证装配后的同轴度，避免高速制动时出现方向盘抖动；周向分布的安装螺栓孔位置与轮毂安装孔严格对应，孔位公差控制在±0.02mm范围内，确保安装时螺栓能顺利穿入，同时避免装配应力造成盘体变形。摩擦面的平面度、端面跳动量都按照乘用车制动系统的最高精度要求设定，长期使用后也不易出现制动踏板抖动的问题。

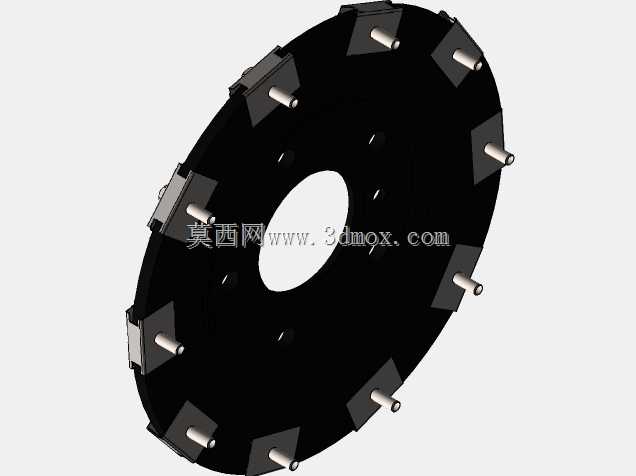

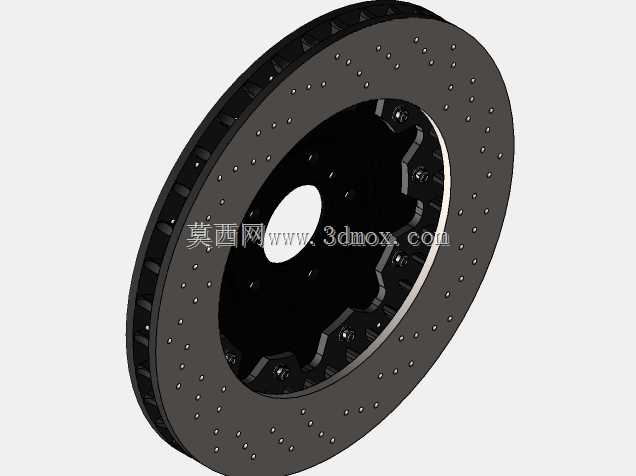

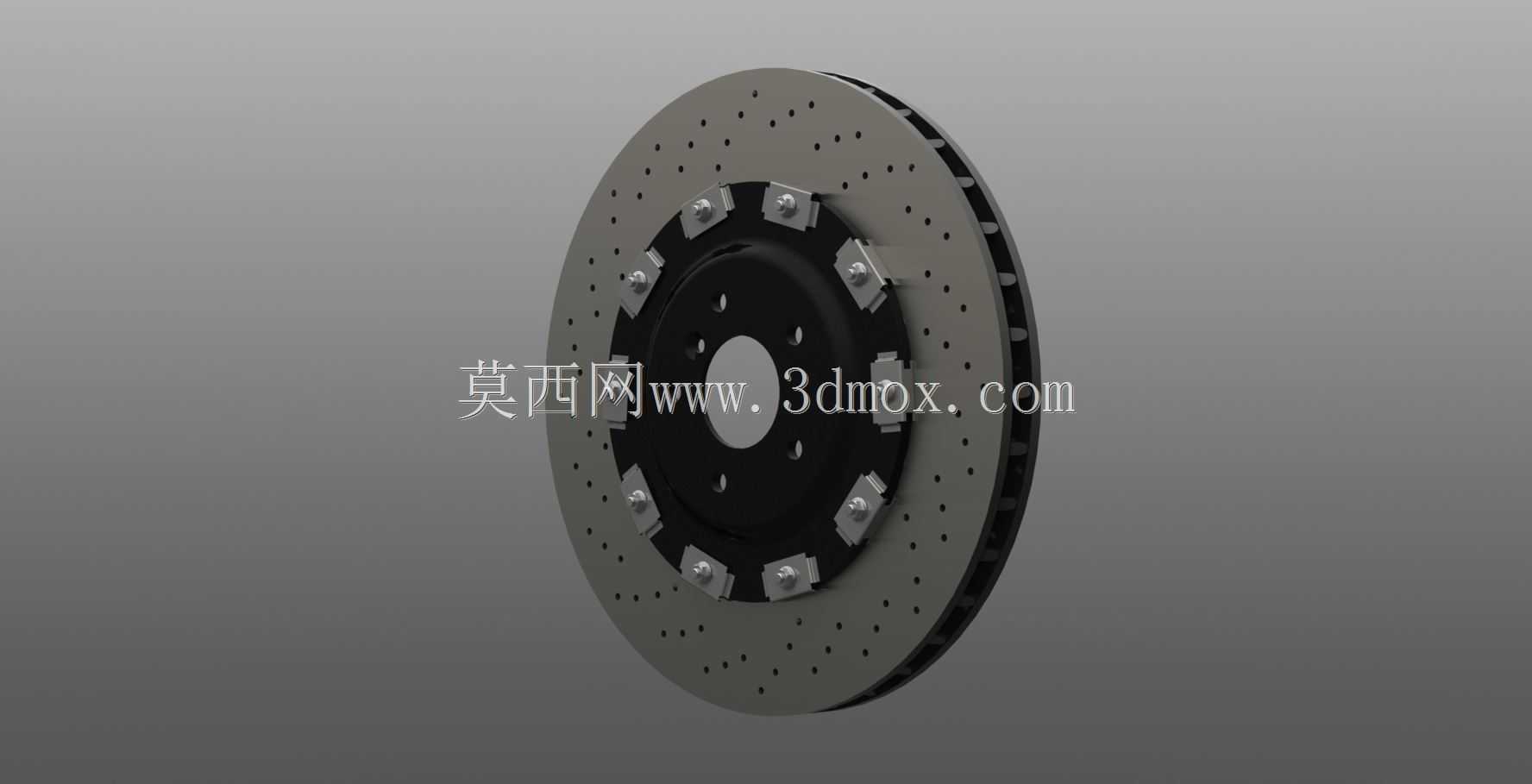

　　盘体与中心安装帽之间采用浮动式连接结构，通过周向均匀分布的连接螺栓实现弹性连接，这种设计可以允许盘体在受热膨胀时产生微小的径向位移，避免热胀冷缩造成的盘体翘曲变形，同时能抵消一部分制动过程中的振动传递，提升制动脚感的平顺性。中心安装帽采用高强度钢材制作，承担制动时的全部扭矩传递，连接螺栓采用防松设计，确保长期高强度使用下不会出现松动失效。摩擦环的材质选用高碳铸铁配方，兼顾耐磨性能与摩擦系数的稳定性，在不同温度区间都能保持稳定的制动力输出，不会出现低温摩擦系数不足、高温制动力骤降的问题。

　　在建模过程中，所有安装面的尺寸都参考主流家用性能车的轮毂安装参数设定，可直接适配多数17寸及以上规格的轮毂，安装时不需要对原车羊角、轮毂部件进行额外改装，替换原厂制动盘即可完成升级。盘体的厚度设计兼顾了散热需求与结构强度，通风道的筋条采用流线型设计，在保证结构刚度的前提下尽可能降低风阻，提升冷却气流的流通效率，同时筋条的分布经过动平衡校准，高速旋转时不会产生额外的振动。
