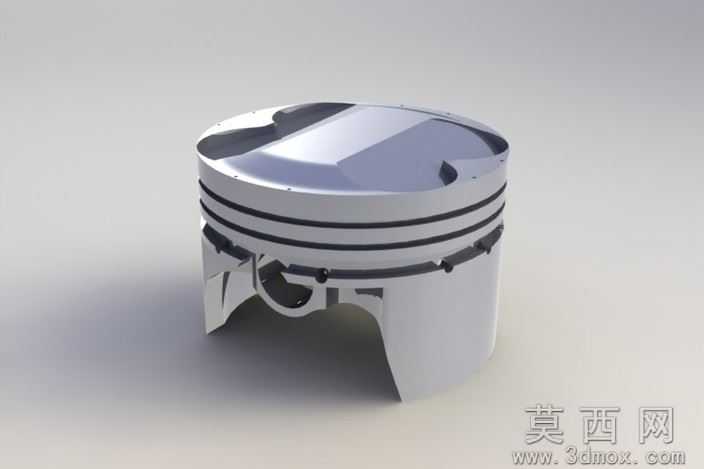

100毫米4阀发动机活塞三维数模

本模型为适配高性能内燃机的100毫米缸径4气门活塞，建模全程在SolidWorks2010环境中完成，首先以活塞中心轴线为基准建立全局坐标系，先绘制活塞顶面的轮廓草图，结合4气门的避让需求完成顶面凹坑与气门让位槽的特征拉伸切除，再依次构建活塞头部的环槽结构、活塞销座的支撑筋位、活塞裙部的型线轮廓，所有特征均采用参数化驱动设计，关键尺寸可直接通过方程式修改调整，建模过程中严格遵循活塞的实际加工工艺逻辑，先完成主体毛坯特征再添加细节切削结构，保证模型特征树清晰可编辑，便于后续修改迭代。

参数设计层面，模型严格匹配四气门发动机的配气结构，进气阀救济尺寸设定为40毫米，排气阀救济尺寸设定为36毫米，气门夹角为15度，活塞销孔最小直径为95毫米，活塞总高度适配100毫米缸径的常规压缩比需求，头部三道环槽分别对应两道气环与一道油环的安装尺寸，裙部采用轻量化的减裙设计，在保证导向支撑强度的前提下尽可能降低活塞往复运动的惯量，所有尺寸公差均参考量产内燃机活塞的设计规范设定，可直接用于原理验证与结构参考。

渲染材质方面，模型采用铝合金活塞的真实材质参数，主体赋予磨砂质感的铸铝材质，表面带有轻微的金属颗粒反光效果，环槽位置添加细微的加工纹理，活塞销孔位置赋予精加工后的亮面金属质感，渲染场景采用柔和的工作室三点布光，背景为中性灰色，清晰展现活塞的顶面轮廓、环槽结构与裙部支撑形态，所有结构细节无穿模、无破面，视觉还原度接近真实量产活塞部件。

结构原理上，该活塞为四气门发动机专用部件，顶面的四个让位槽分别对应两个进气门与两个排气门的运动轨迹，避免活塞在上止点位置与气门发生运动干涉，头部的三道环槽用于安装活塞环，实现燃烧室的密封与缸壁润滑油的刮除，活塞销座通过加强筋与活塞头部连接，承受燃烧做功时的冲击力，减裙设计减少了活塞与缸壁的接触面积，降低往复运动的摩擦阻力，同时优化了活塞的热变形适配能力，适配高转速发动机的运行需求。

软件兼容层面，模型原生为SolidWorks2010格式，同时导出了通用STL格式，可兼容绝大多数三维建模软件，包括UG、Pro/E、CATIA等主流机械设计软件，STL格式可直接导入切片软件用于3D打印验证，也可导入有限元分析软件进行活塞的热负荷、机械负荷仿真计算，不同格式的文件均保留了完整的结构特征，不存在特征丢失或几何错误。

研发教学应用层面，该模型可作为内燃机设计课程的教学案例，帮助学习者理解四气门活塞的结构设计逻辑与参数匹配关系，也可用于发动机改装研发过程中的结构参考，验证不同缸径、不同气门布局下的活塞适配性，还可作为3D打印的原型模型，用于教学展示或原理样机的制作，为内燃机相关的设计、教学、研发工作提供精准的三维数模支撑。
