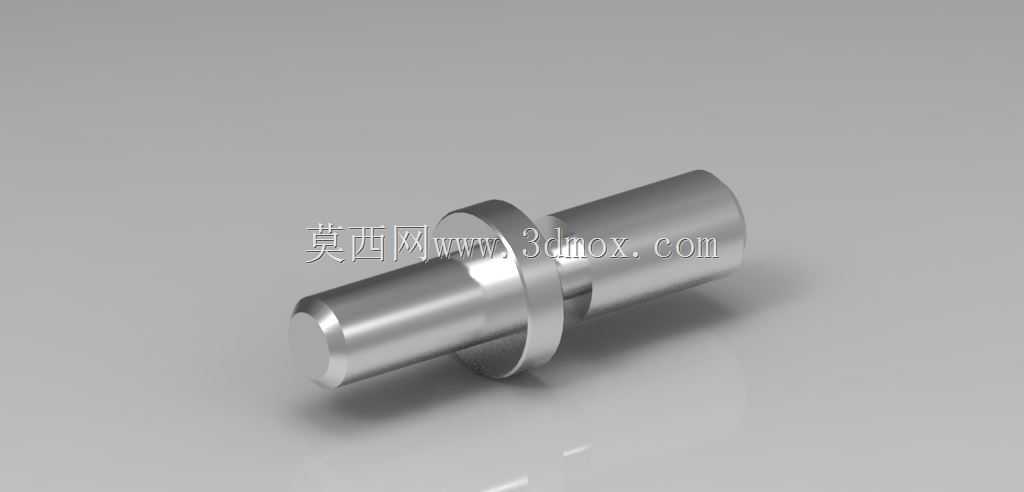

带限位凸缘阶梯式金属定位销轴

　　这类带凸缘的阶梯销轴，在自动化输送线、工装夹具、小型传动模组里的应用十分普遍，很多做设备改造的工程师在做定位结构设计时，都会优先考虑这类结构的轴件，相比光轴，它自带的环形凸缘可以直接承担轴向限位的作用，不需要额外加装轴用挡圈或者锁紧套，能减少装配环节的零件数量，也能避免挡圈槽带来的应力集中问题。从结构设计逻辑来看，轴身采用三段式阶梯布局，两端的圆柱段直径小于中间凸缘的外径，其中较长的一端作为主插入段，用来穿过被连接件的安装孔，较短的一端可以作为定位端或者联动端，和配套的衬套、摇臂或者连杆内孔配合，凸缘的两个端面分别贴合两个被连接件的安装面，直接限制轴件的轴向窜动，不需要额外做轴向锁紧结构，装配时只需要从单侧插入即可，

　　能大幅提升装配效率。在实际选型使用时，需要注意几个安装边界尺寸：首先是主插入段的长度要匹配被连接件的总厚度，保证插入后轴端不会突出过多干涉周边运动部件，也不会因为插入深度不足导致连接强度不够；其次是凸缘的外径要大于安装孔的直径，保证限位端面有足够的接触面积，避免长期受轴向力后出现端面压溃的问题；另外轴身各段的同轴度公差需要控制在合理范围，不然穿装时会出现卡滞，高速运动场景下还会产生偏心振动。这类轴件通常采用金属棒料经车削加工成型，表面做硬化处理来提升耐磨性能，适合用在需要频繁拆装的定位节点，或者是中低载荷的传动连接位置，比如工装夹具的旋转定位销、小型连杆机构的铰接轴、输送线挡停机构的导向轴，在很多轻工机械、

　　电子组装设备里都能看到同结构的轴件，它的结构简单可靠，加工难度低，维护更换也很方便，设计时只需要根据实际安装空间调整各段的直径和长度，就能适配不同的使用场景，不需要做复杂的结构改型。在做三维建模时，要注意各段轴肩的过渡圆角处理，避免直角过渡造成的应力集中，尤其是凸缘和轴身连接的位置，圆角半径不能过大，不然会影响安装面的贴合效果，也不能过小失去应力释放的作用，需要结合载荷大小和加工工艺选择合适的圆角参数，同时轴端要做小角度的倒角，方便装配时顺利导入安装孔，也能避免轴端的锐边划伤操作人员或者零件表面。
