多接口集成式泵阀类金属壳体结构设计

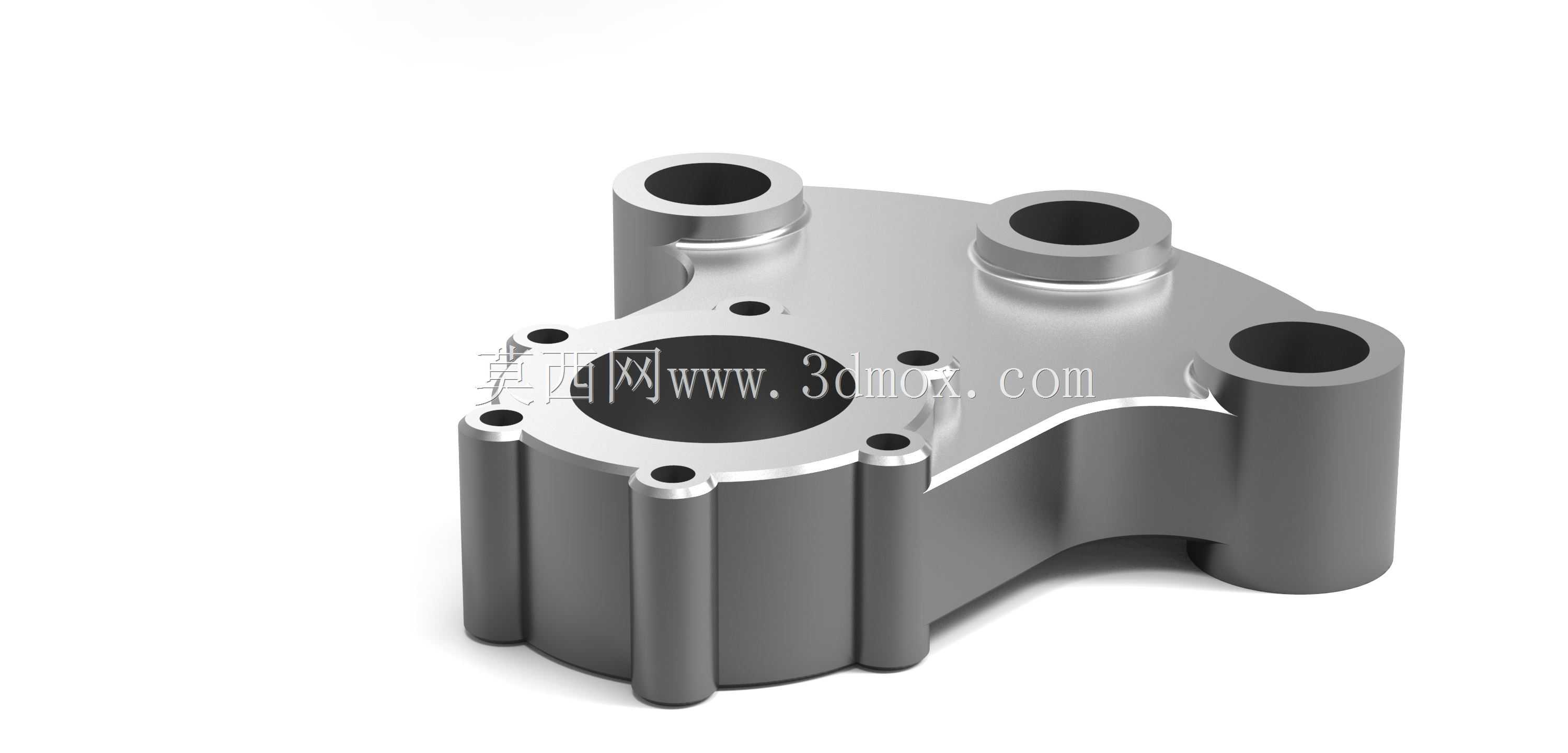

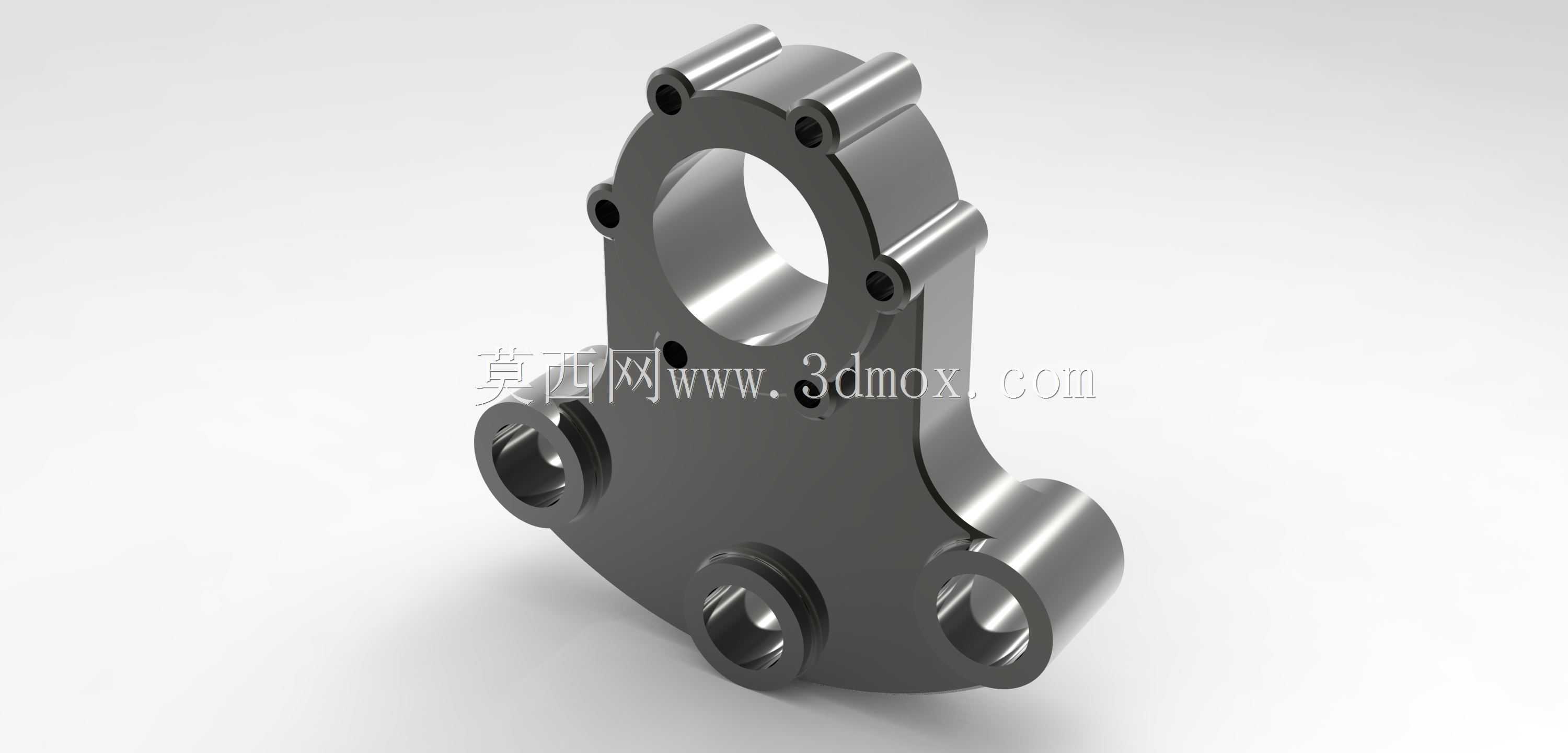

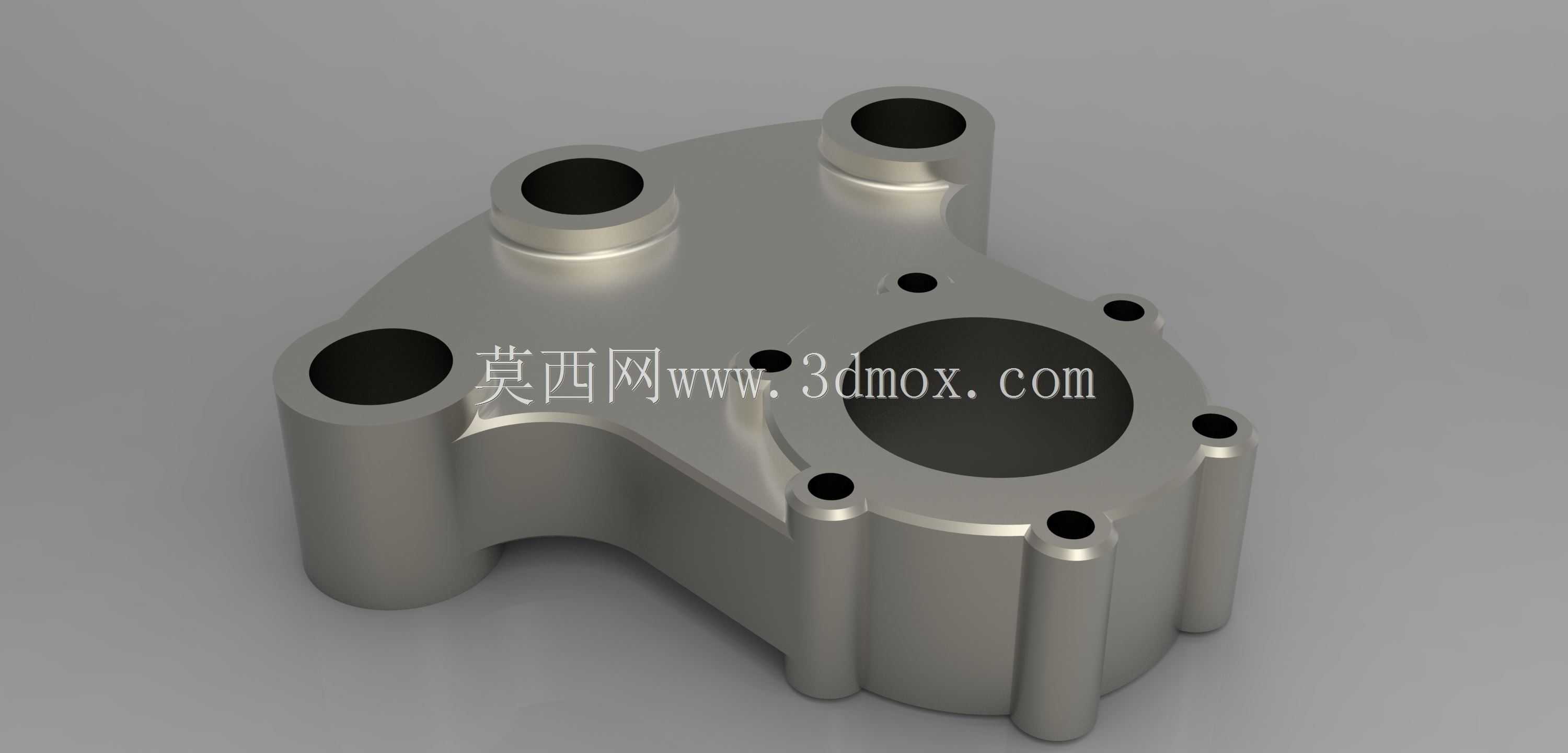

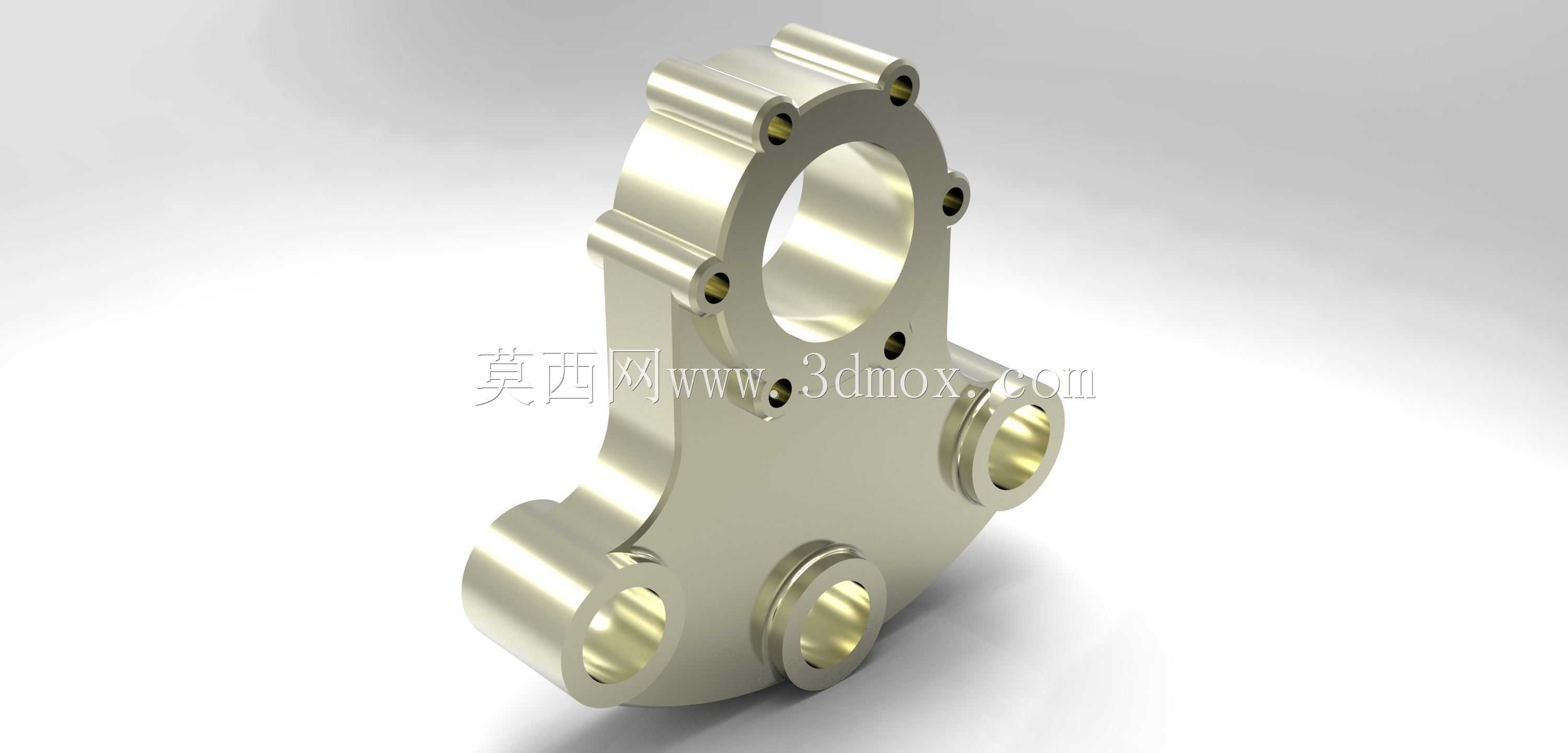

　　该壳体结构常见于流体输送类设备的动力端集成模块，多用于小型液压泵站、润滑系统油路分配单元或是微型齿轮泵的主体承载结构，在小型工业设备的流体回路中承担介质容腔、元件安装载体的核心作用。从结构设计逻辑来看，主体采用一体化铸造成型后做机加工收尾，主体大直径内孔为核心介质容腔，用于容纳齿轮、叶轮等动力输送元件，孔位周边均匀分布的小直径螺栓孔用于端盖密封连接，孔口做倒角处理既可以避免安装时密封圈被切损，也能引导端盖定位销顺利导入。三个高位凸台接口分别对应不同的流体通路，两个等直径高位接口可作为进出油口外接管路，侧方大直径凸台接口可作为溢流阀、压力传感器等功能元件的安装位，凸台根部做圆弧过渡处理，避免铸造应力集中导致的部件开裂，

　　同时提升接口部位的结构强度，承受管路连接时的侧向力矩。安装边界设计上，三个带通孔的柱状支脚呈三角形分布，相比四点安装可降低对安装面平面度的要求，支脚通孔为光孔设计，适配螺栓穿装固定，支脚长度统一，保证壳体安装后与安装面留有足够间隙，避免底部容腔部位与安装面发生干涉，同时预留散热空间。设计过程中优先考虑了加工工艺性，所有机加工面均预留统一的加工余量，非加工面保留铸造拔模斜度，减少后续机加工的走刀路径长度；密封面的平面度要求控制在合理公差范围内，既保证密封性能，又不会过度提升加工成本。壁厚设计采用等强度原则，容腔部位壁厚满足耐压要求，支脚与凸台部位根据受力情况做局部加厚，整体重量控制在合理区间，适配小型移动式流体设备的轻量化安装需求。
