多安装孔位铜合金铰接连接座结构设计

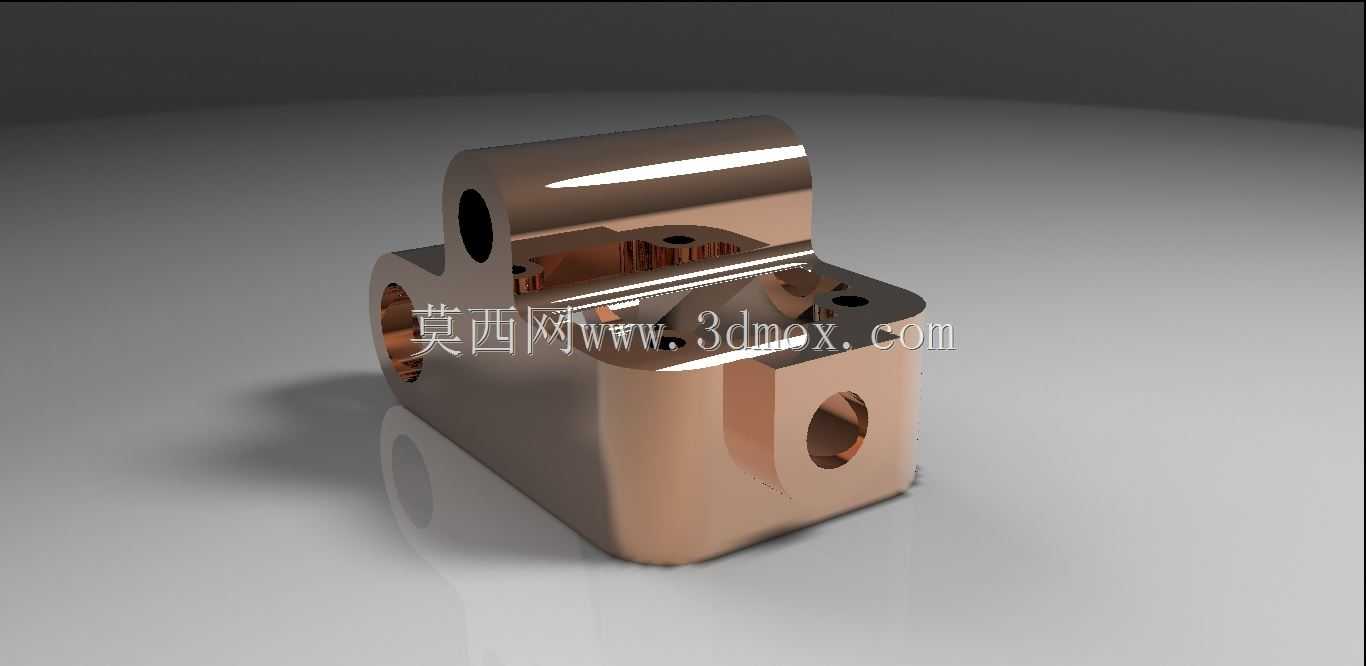

　　这类带多向孔位的铜质铰接连接座，常应用在中小型液压执行机构的末端传动环节，也可作为轻工自动化设备里连杆机构的中间转接载体，承担载荷传递、运动换向、部件铰接的核心作用，在纺织机械、小型包装设备的往复运动模组中也能见到同结构构件的应用。从结构设计逻辑来看，主体采用近似方块的基座形态，是为了在有限安装空间内获得足够的支撑刚性，顶部的半圆弧凸台结构，是为了匹配铰接销轴的安装位，让销轴在转动过程中与座体的接触面积最大化，降低局部接触应力，避免长期交变载荷下出现压溃变形。侧面与端面分布的不同孔径通孔，分别承担不同功能：大直径的横向通孔用于穿装主铰接销轴，是主要的载荷传递通道，孔位的同轴度公差需要控制在0.02mm以内，

　　才能保证销轴转动顺畅无卡滞；小直径的沉孔用于安装紧定螺钉，对销轴进行轴向限位，防止设备运行过程中销轴窜动脱出；底部端面的小孔是安装定位孔，用于将整个连接座固定在设备基座的安装面上，孔位的位置度公差直接影响整个传动机构的运动精度。设计时需要提前核算安装边界：基座的底面为安装基准面，平面度要求不超过0.01mm，保证安装后与基座贴合紧密无间隙，避免紧固后座体出现附加应力；各孔位的中心距需要匹配对应连杆、销轴的尺寸，预留合理的装配间隙，铜合金材质的选择是利用其自润滑特性，在无额外润滑的工况下也能保证铰接部位的转动顺畅，减少磨损量，延长构件的使用寿命。实际选型应用时，需要注意主铰接孔的载荷方向，保证载荷传递路径沿座体的刚性最强的区域分布，

　　避免让薄壁部位承受主要冲击载荷，同时安装时紧定螺钉的锁紧力矩要控制在合理范围，避免铜质螺纹出现滑牙失效。这类构件的外形没有多余的冗余结构，所有结构特征都服务于功能需求，没有装饰性设计，完全从工程实用角度出发，各倒角、圆角的设置也都是为了减少应力集中，避免热处理或者受力过程中出现开裂问题。
