立式自动反冲自清洗过滤设备结构设计

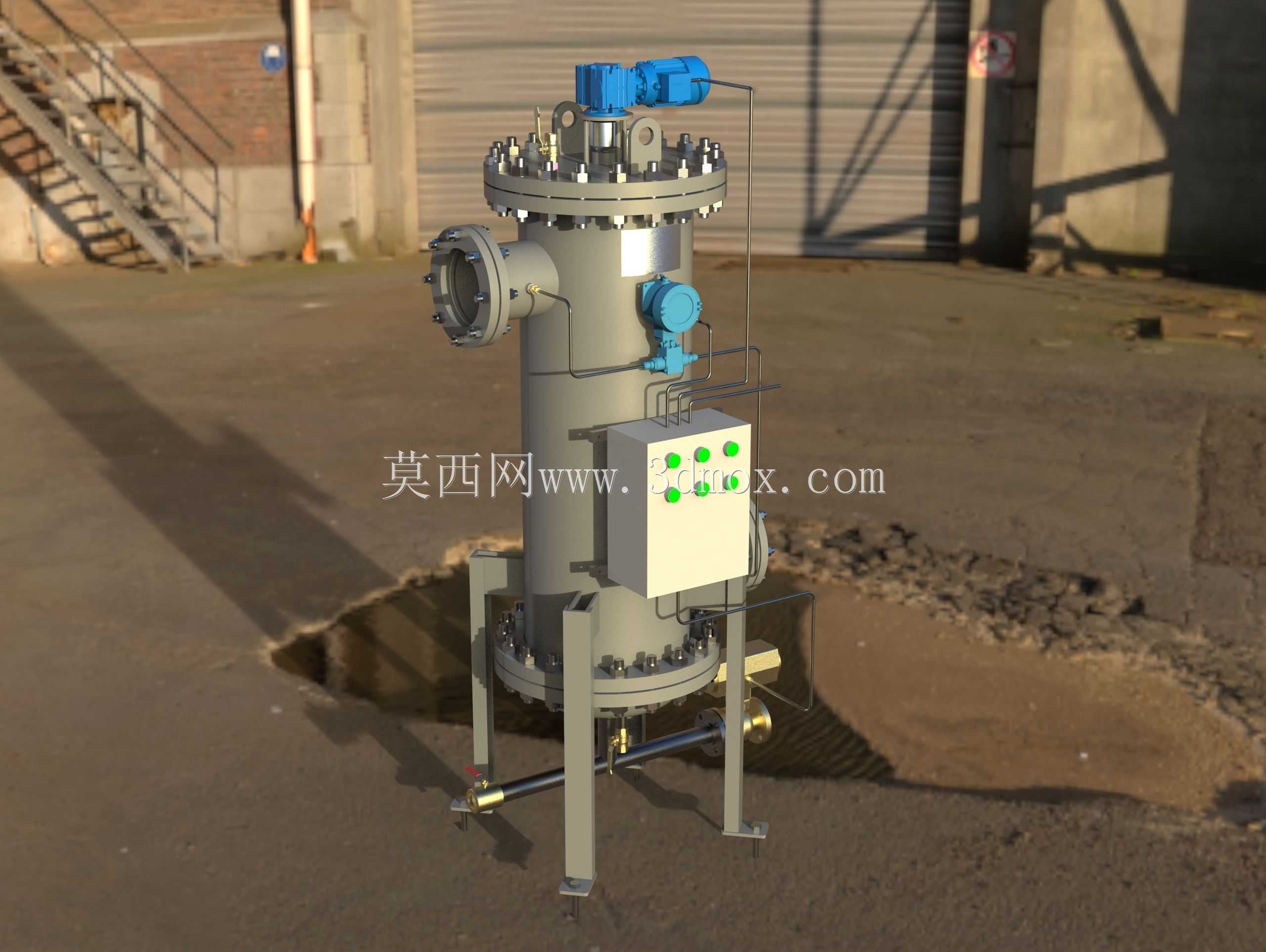

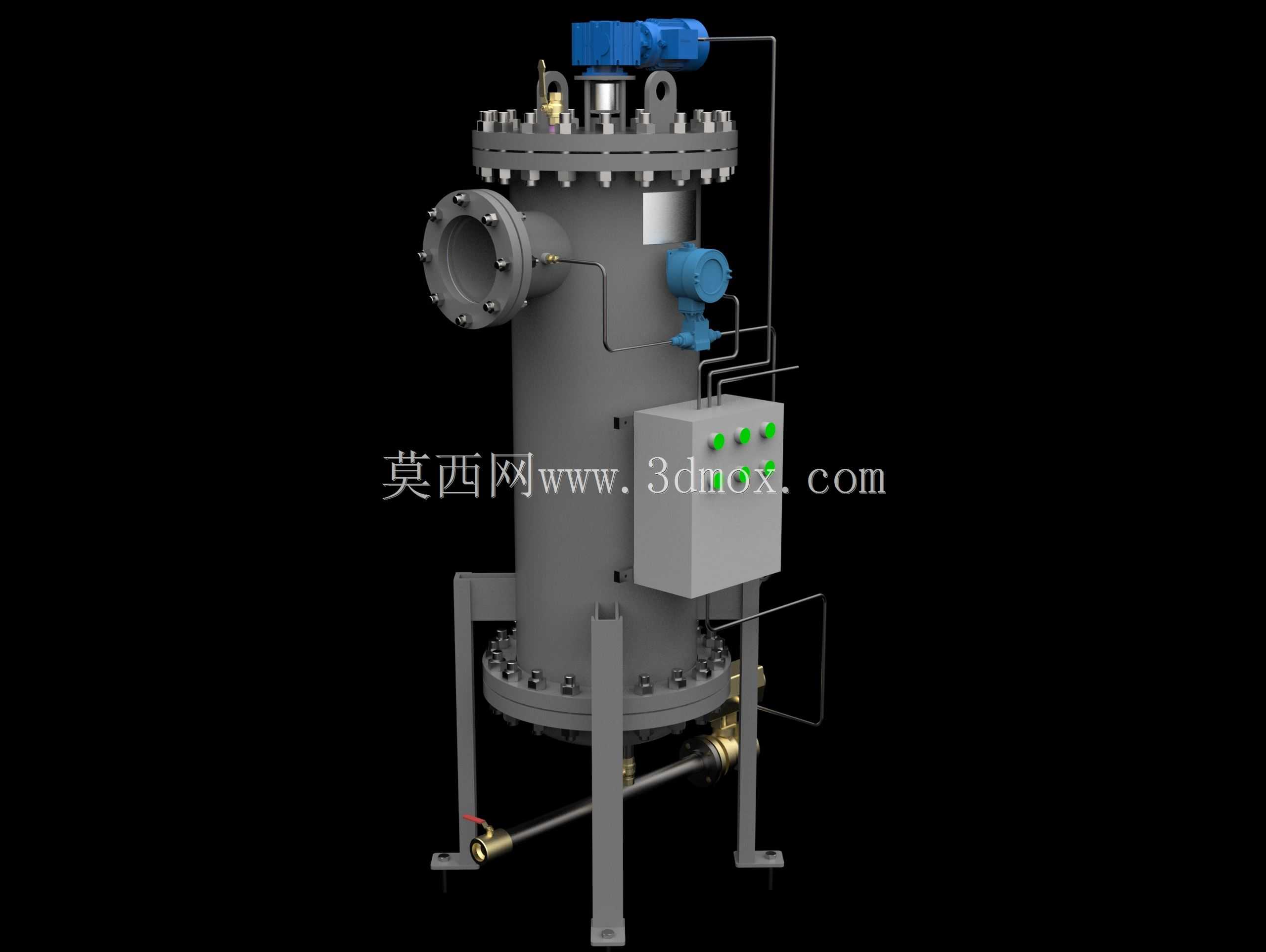

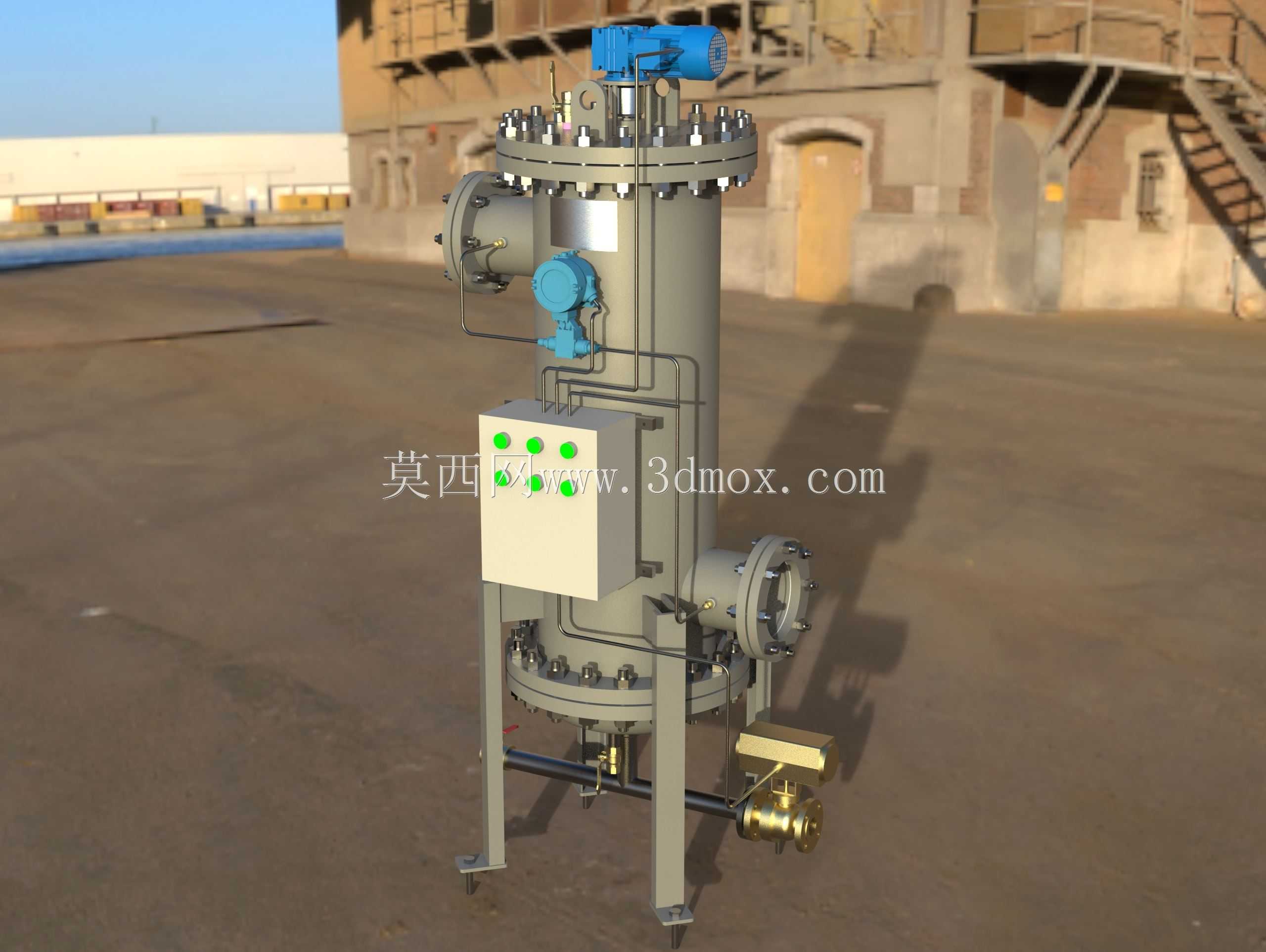

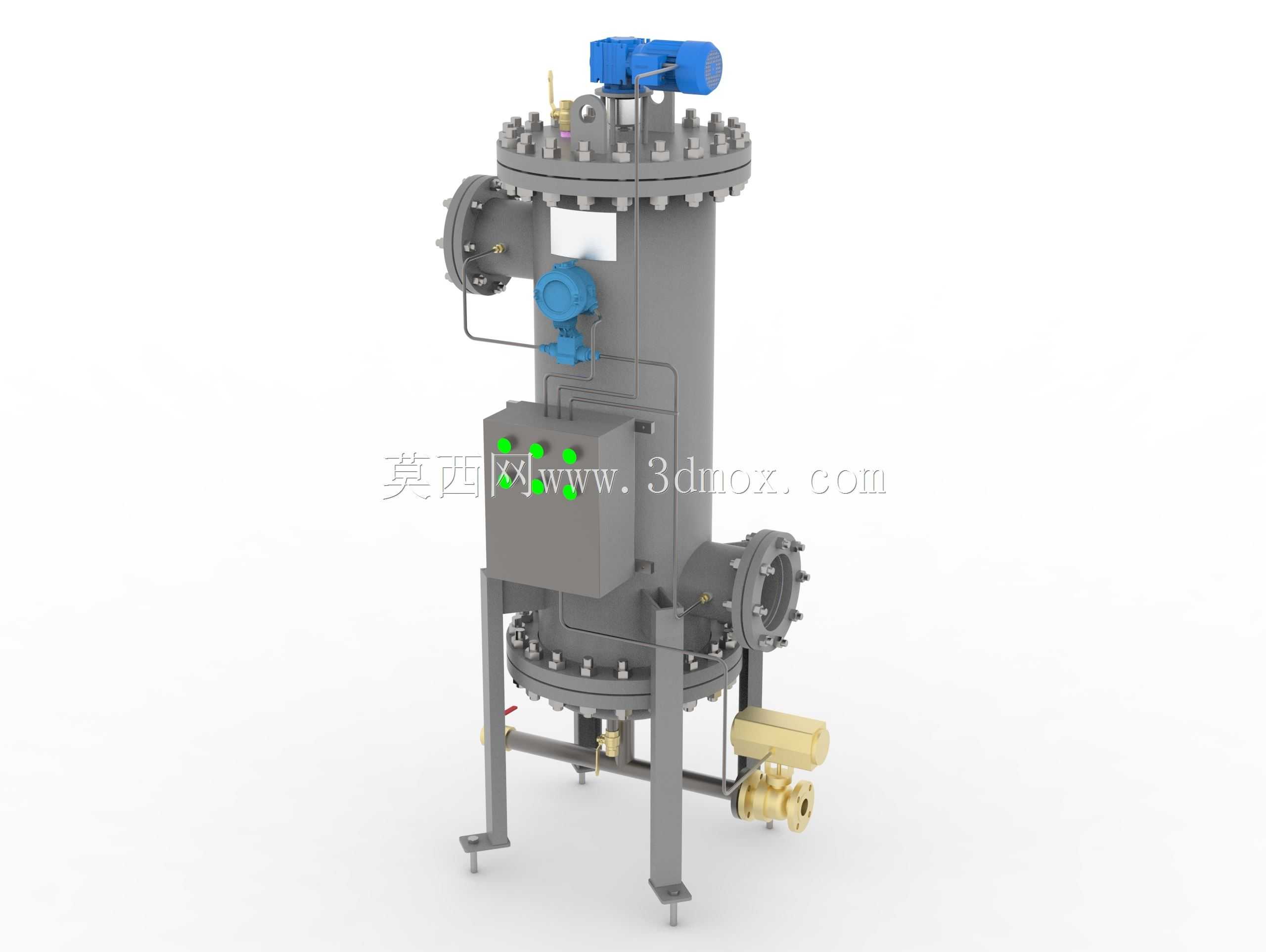

　　该款过滤设备主要面向工业循环水系统、工艺供水管路、中水回用预处理、冷却水旁滤等场景设计，可在不停机状态下完成滤网杂质清理，避免传统过滤器需拆机清洗滤网、中断生产流程的痛点。从结构设计逻辑来看，整体采用立式承压罐体布局，罐体上下采用法兰快开式封头结构，上封头集成驱动单元安装位，用于搭载滤网刷洗或吸污扫描的驱动组件，侧部设置进出水法兰接口，可直接对接同管径工业管路，底部预留排污阀组安装位，配套的电动排污阀可与反冲控制回路联动，在清洗流程触发时自动开启排出截留杂质。设备侧挂的控制箱集成了压差检测、时序控制两种触发逻辑，既可以根据滤网前后压差变化自动启动反洗流程，也可设置固定清洗周期定时作业，适配不同水质工况的使用需求。从安装边界来看，

　　罐体主体采用支腿落地式安装，支腿底部预留地脚螺栓固定孔，安装时需预留侧部控制箱操作空间、顶部驱动单元维护空间，以及底部排污管路的排布空间，进出水法兰采用标准公称压力设计，可直接匹配工业给排水管路的常规法兰规格，无需额外制作过渡转接件。功能层面，设备内部配置楔形网或编织复合滤网作为过滤元件，反冲洗过程中，驱动机构带动吸污臂沿滤网内表面做圆周扫描，罐体内待滤水的压力作为反冲洗动力，将滤网内侧截留的悬浮物、杂质颗粒通过吸污臂汇入排污管路排出，整个反洗过程仅需数十秒，反洗耗水量不足设备处理流量的百分之一，不会对主管路的正常供水造成明显影响。设计过程中针对承压罐体的壁厚做了等强度校核，罐体上的接管、附件安装座均采用补强结构，避免长期承压运行出现应力开裂问题，侧部的控制箱与罐体之间采用走线槽排布控制线缆，所有线缆接口做防水密封处理，适配户外或潮湿车间的安装环境，配套的阀门、驱动电机均采用工业级通用配件，后期维护更换无需定制特殊备件。
