框型输送导向承托构件结构设计

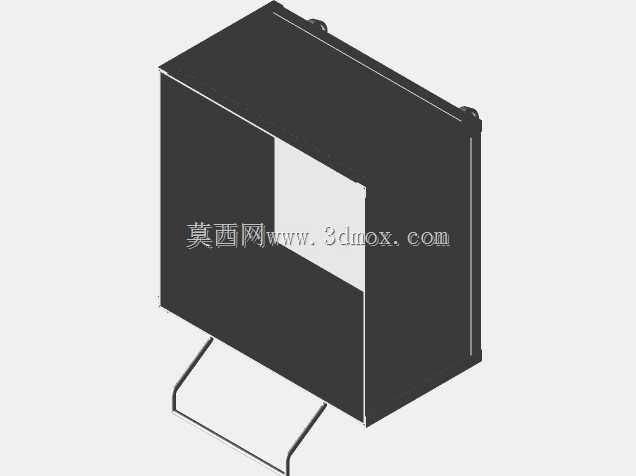

　　这款框型构件主要应用在连续输送作业场景中，作为输送线的末端导向承托单元，适配轻载小件的中转输送环节，常见于电商仓储分拣线、小型零件加工流水线的工位衔接位置，用来承接上游输送面送出的工件，为工件提供临时的导向停留空间，避免工件直接掉落磕碰。从结构设计来看，整体采用封闭式框型主体，主体为等厚薄壁结构，四个侧边做了等宽的折边加强处理，既保证了整体的结构刚性，又控制了构件自身重量，侧边预留的两个小型挂耳结构，是用来配合快装销钉实现与输送线机架的快速挂接，不需要额外焊接固定，方便后期维护更换。下方延伸出的斜向托板，是整个构件的核心功能面，倾斜角度设置为15度，刚好匹配上游输送面的出料高度差，工件从框体中间的通槽落下后，

　　会顺着斜托板缓慢滑落到下游工位或者集料盒内，斜托板的边缘做了小圆角处理，避免刮伤工件表面。设计过程中优先考虑了安装边界的适配性，框体的外轮廓尺寸控制在常规输送线的侧边安装空间范围内，挂耳的中心距与行业通用的铝型材机架安装孔位完全匹配，不需要对现有输送线做额外改造就能直接安装。框体中间的通槽尺寸根据常见的小型输送工件尺寸做了适配，宽度略大于常规M6到M12规格的标准件、小型塑胶件的最大轮廓尺寸，保证工件能顺利通过不会卡滞。薄壁结构的壁厚经过受力校核，在承受单件5kg以内的工件冲击时不会出现变形，折边的高度设置为壁厚的8倍，有效抵消了薄壁结构容易出现的翘曲问题，挂耳位置做了局部加厚处理，避免挂接位置因为长期受力出现开裂。

　　斜托板与框体的连接位置采用圆弧过渡，减少应力集中的同时，也能避免工件在滑落过程中出现卡滞死角，整个构件没有多余的复杂结构，加工工艺性好，采用钣金折弯工艺就能批量生产，不需要额外的机加工工序，生产成本可控。实际使用中，这款构件可以根据输送线的输送速度调整安装角度，斜托板的倾斜角度允许在正负3度范围内微调，适配不同滑落速度要求的工件，对于表面要求较高的塑胶件、电镀件，还可以在斜托板表面粘贴防静电绒布，避免工件滑落过程中出现表面划伤。
