索波特2型槽钢吊环连接节点结构

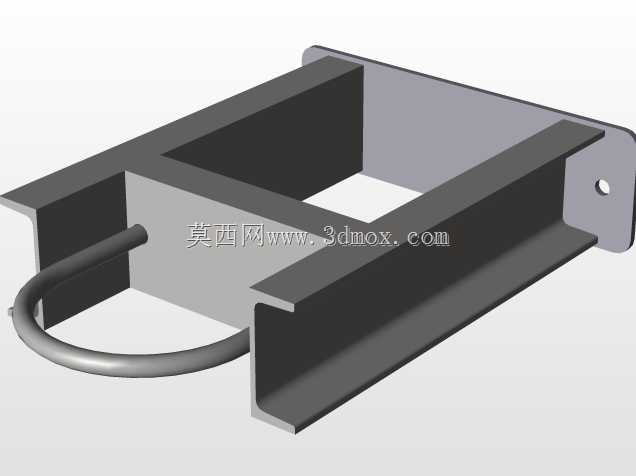

　　该结构件为型材配套的承重连接节点，主要应用于轻型钢结构的临时吊装、型材拼接辅助定位、小型工装框架的挂接承重场景，在车间工位器具搭建、轻型物料输送线旁侧挂架、小型设备安装的辅助吊点布置中都能见到这类结构的实际应用。从结构设计逻辑来看，主体采用标准槽钢作为承载基体，槽钢的翼缘与腹板形成的槽型结构本身具备较好的抗弯截面模量，无需额外增加加强筋即可承受垂直于腹板方向的吊挂载荷，同时槽型内腔可作为其他型材的插接定位空间，方便相邻构件的快速对位装配。侧面焊接的圆钢弯制吊环，采用整根圆钢冷弯成型，两端直接焊接在槽钢腹板外侧，焊接位置避开了槽钢翼缘的应力集中区，吊环的圆弧过渡段没有明显的弯折死角，能有效降低吊挂作业时的应力集中系数，

　　避免长期受载出现裂纹扩展。设计时充分考虑了安装边界的适配性，槽钢端部预留的平板安装耳上开有通孔，可直接通过螺栓与相邻的立面结构进行固定，不需要额外加工焊接安装支座，安装耳的平面度在建模时做了公差约束，保证装配后连接面不会出现翘曲间隙。吊环的内孔尺寸适配常规的卸扣、吊装带规格，作业时不需要额外更换连接吊具，圆钢的直径选型匹配槽钢的额定承载能力，避免出现连接件强度过剩或者承载不足的问题。整个节点的外形轮廓完全贴合槽钢的外轮廓延伸，没有突出的尖锐棱角，在车间现场使用时能减少磕碰划伤的风险，槽钢结构的内腔可穿过对应规格的方管或者其他型材，通过侧面顶丝或者焊接即可完成框架的拼接，不需要额外设计定制的连接角件。从受力路径分析，

　　吊挂载荷通过吊环传递到两侧的焊缝，再均匀分散到槽钢腹板上，最终通过端部的安装耳传递到固定基础上，整个传力路径没有突变区域，各部分的强度匹配经过校核，不会出现局部薄弱环节。建模过程中对焊缝的位置做了合理避让，预留了实际焊接作业的操作空间，不会出现现场焊接时焊枪无法到达作业位置的问题，吊环的弯制半径符合圆钢冷弯的最小半径要求，实际加工时不会出现弯裂的情况。
