入耳式便携蓝牙耳机结构设计方案

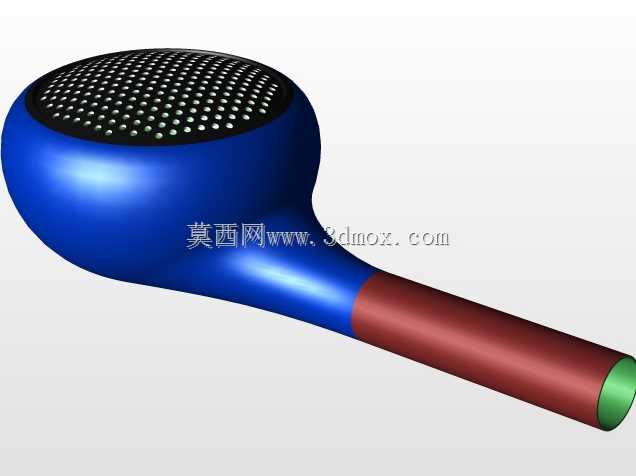

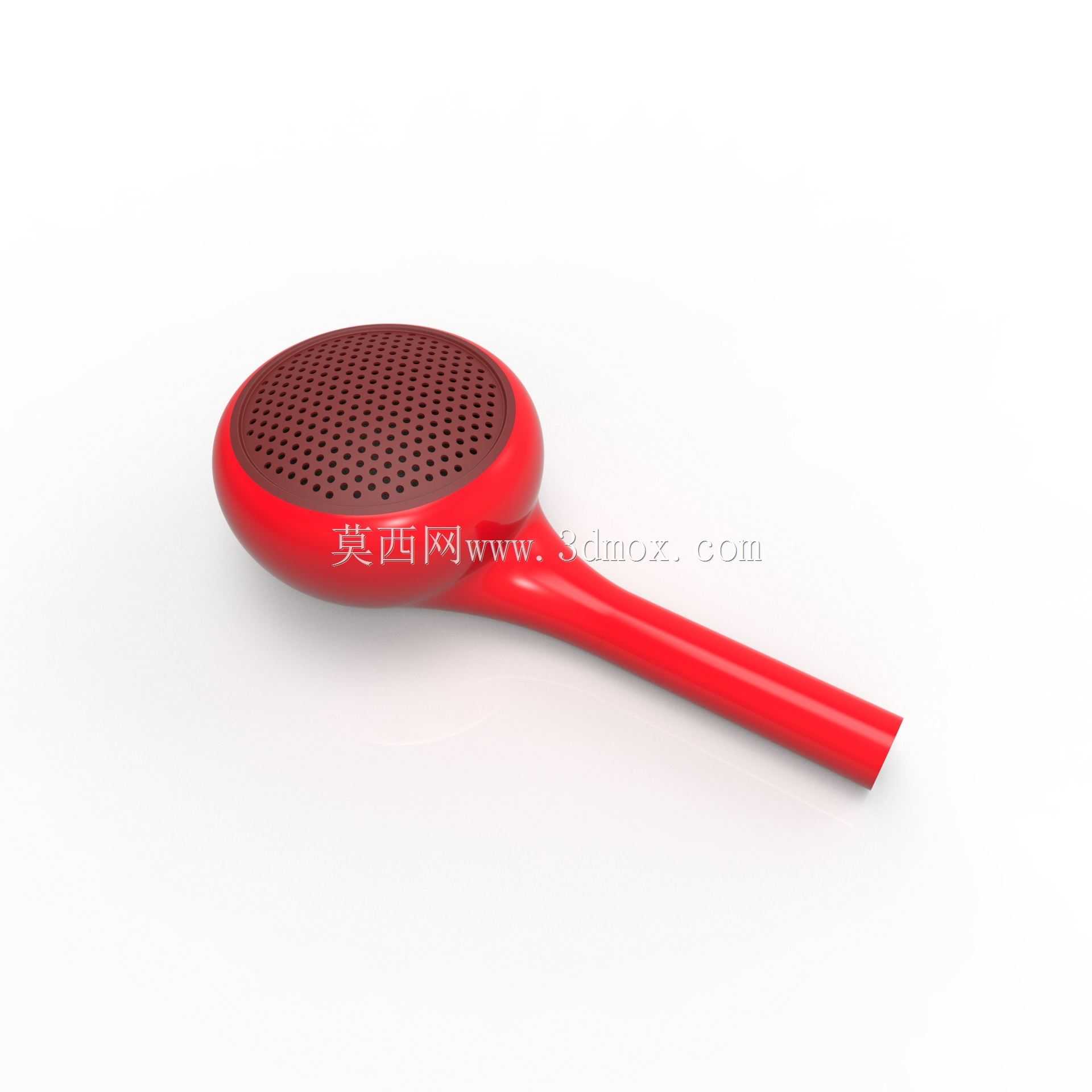

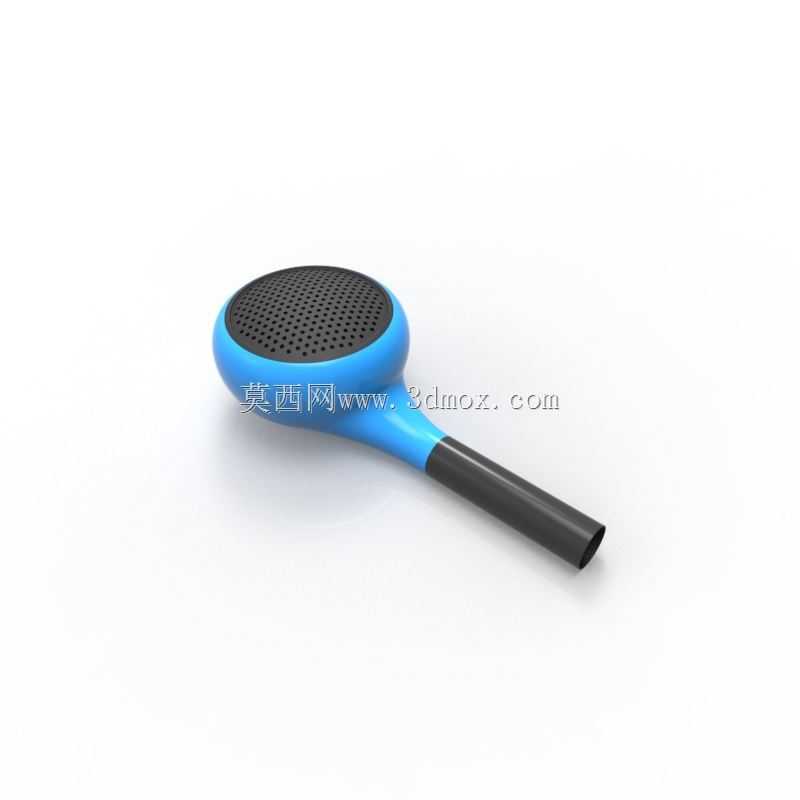

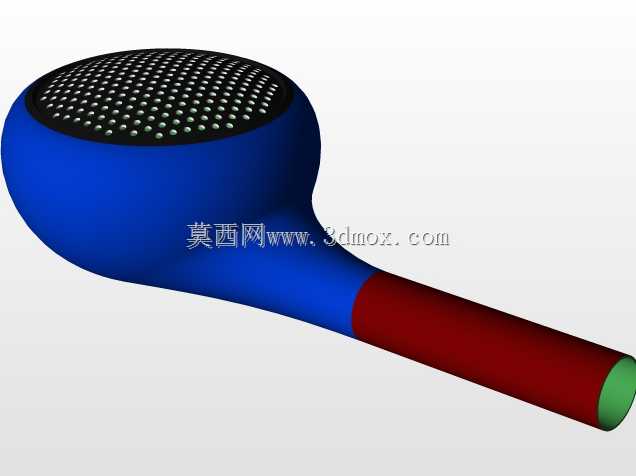

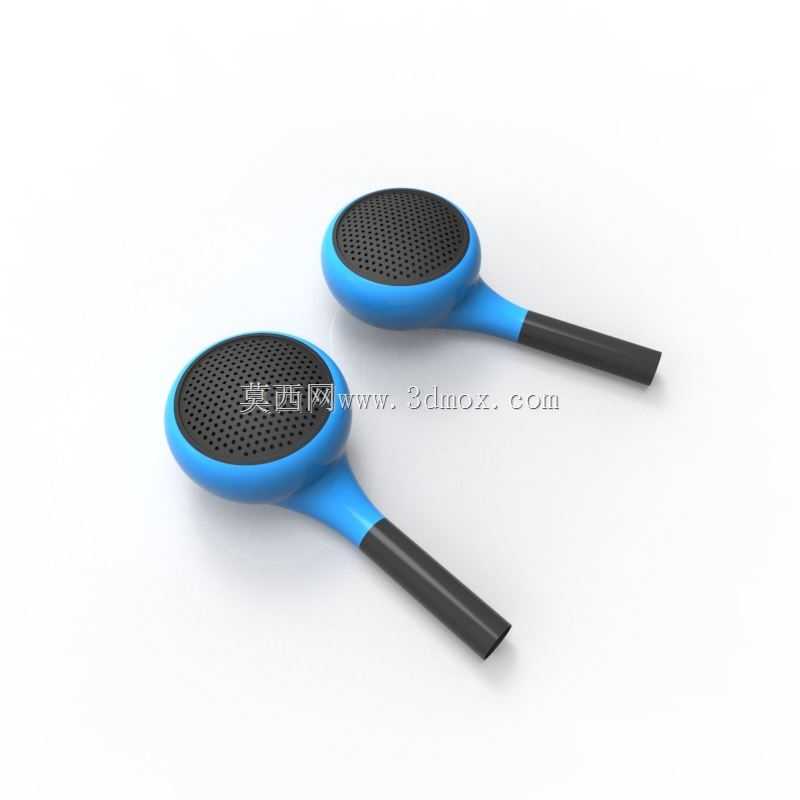

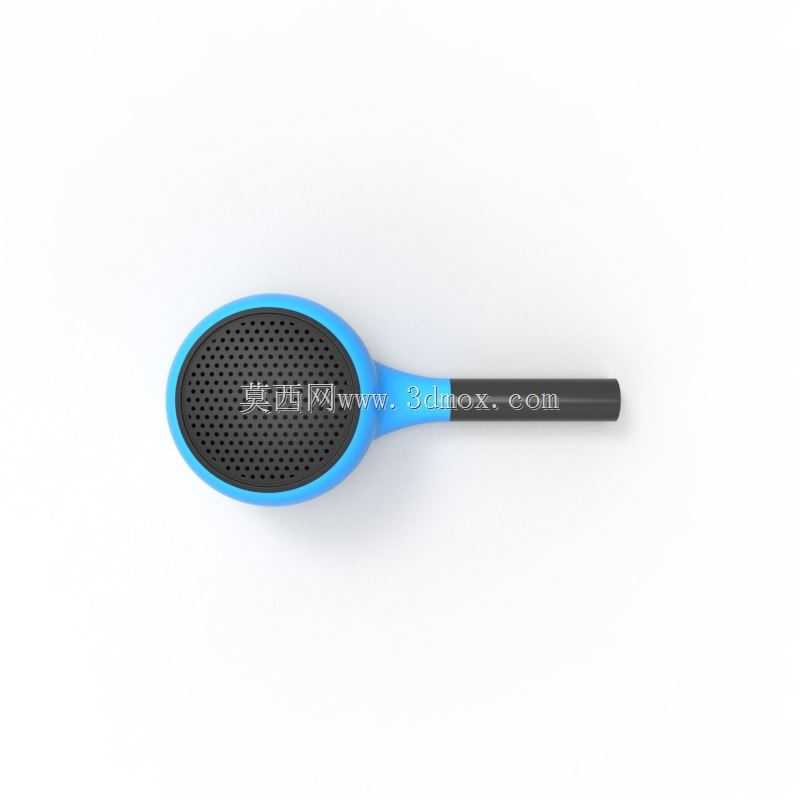

　　这款入耳式蓝牙耳机的结构设计，首先围绕日常通勤、运动佩戴、办公通话等多场景使用需求展开，在佩戴贴合度上做了针对性的结构优化，耳机柄与耳塞腔体的衔接处采用圆弧过渡，避免长时间佩戴对耳郭造成压痕，耳塞部分的出音面采用密集网孔结构，既可以阻挡耳道异物进入发声单元，又能保证声音传递的通透性，不会因为网孔遮挡造成高频音效的损耗。从结构布局来看，发声单元被安置在圆形耳塞腔体的中心位置，腔体外壳采用薄壁结构设计，在保证整体结构强度的前提下，尽可能压缩腔体壁厚，为内部的蓝牙模块、锂电池预留足够的安装空间，耳机柄内部则集成了充电触点、控制电路与天线模块，柄身与腔体的连接位置做了加强筋处理，避免日常使用中插拔、磕碰造成柄身断裂。外形尺寸上，

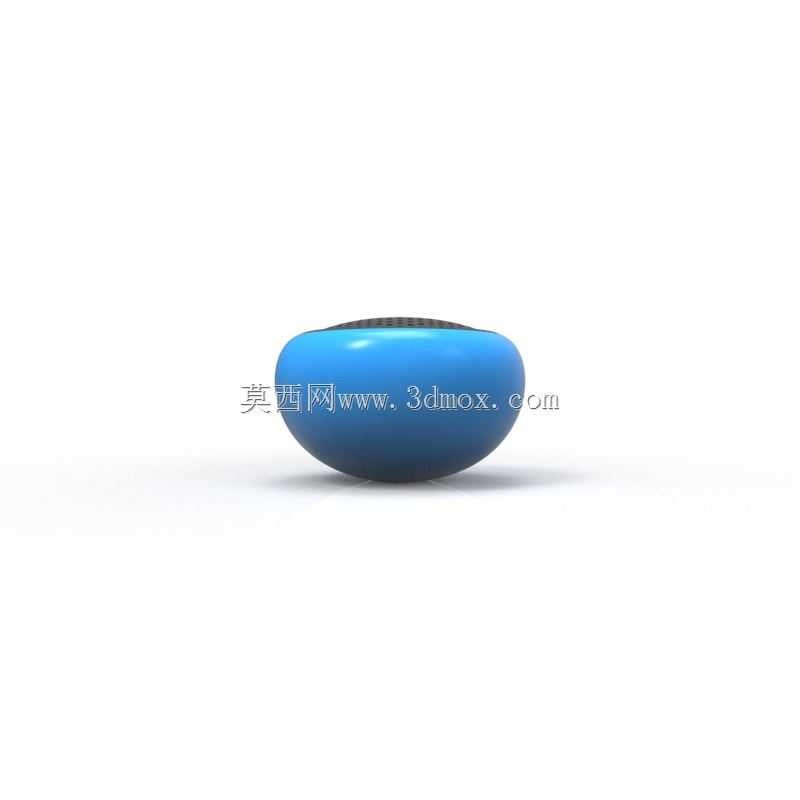

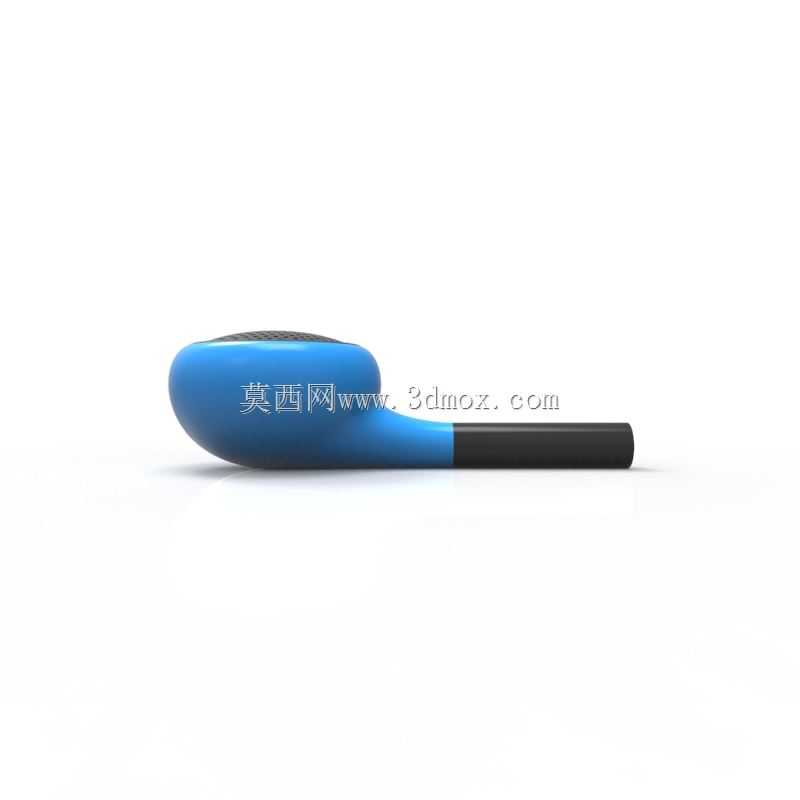

　　耳塞腔体直径控制在14mm以内，适配绝大多数成年人的耳道尺寸，耳机柄长度设置为22mm，既不会因为柄身过长造成佩戴时剐蹭衣领，也能保证天线信号的稳定传输，不会因为柄身过短导致信号被头部遮挡。设计过程中优先考虑了装配工艺的可行性，外壳采用上下扣合的装配结构，配合超声波焊接工艺实现密封，不需要额外打胶就能达到IPX4级别的防汗防水要求，满足运动场景下的使用需求。出音网采用不锈钢蚀刻网片，通过背胶固定在腔体前端，装配公差控制在0.1mm以内，避免网片偏移影响出音效果。耳机柄末端做了斜切处理，贴合下颌的轮廓曲线，佩戴时不会出现硌肤的问题，整体外壳的表面处理采用哑光磨砂工艺，既不容易残留指纹，也能提升握持时的摩擦力，减少从手中滑落的概率。

　　内部结构的走线全部沿着壳体内壁的走线槽布置，避免组装时线材被壳体挤压造成断路，电池与蓝牙模块之间设置了0.2mm厚的绝缘垫片，防止长期使用中电池磨损造成短路风险。在声学结构设计上，腔体后侧设置了泄压孔，平衡发声单元工作时的腔体内外气压，避免大音量下出现振膜变形造成的音质失真，泄压孔处贴有防尘网，阻挡外界灰尘进入腔体内部。
