轮式双镜头探测微型机器人结构设计

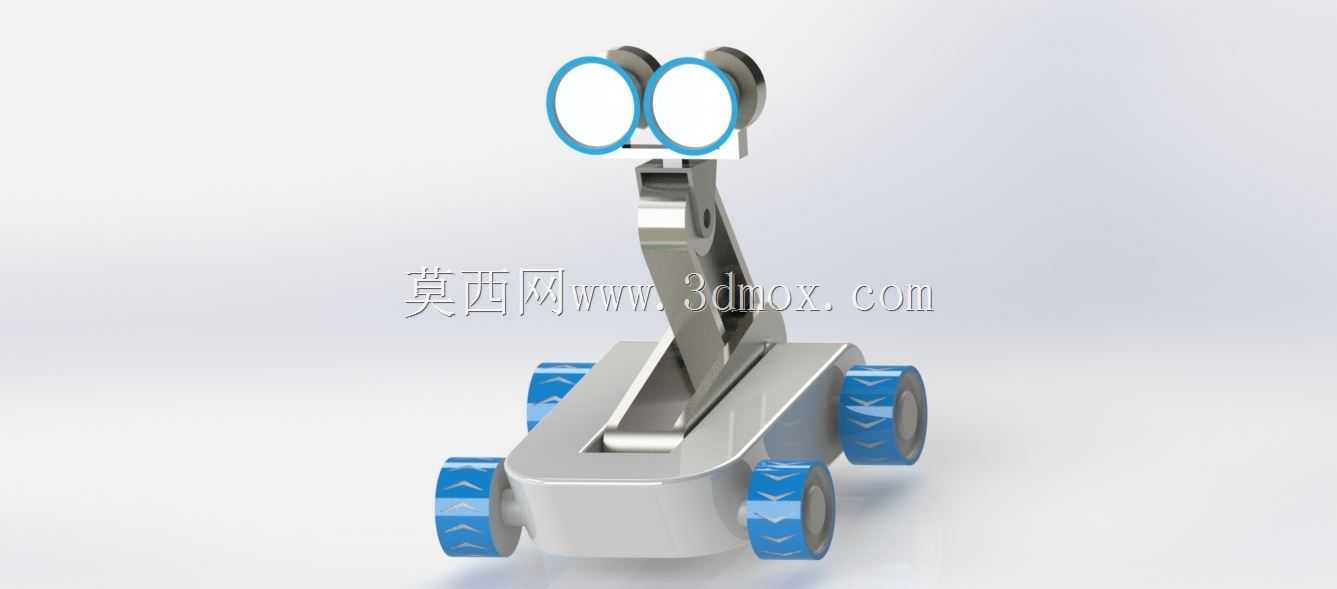

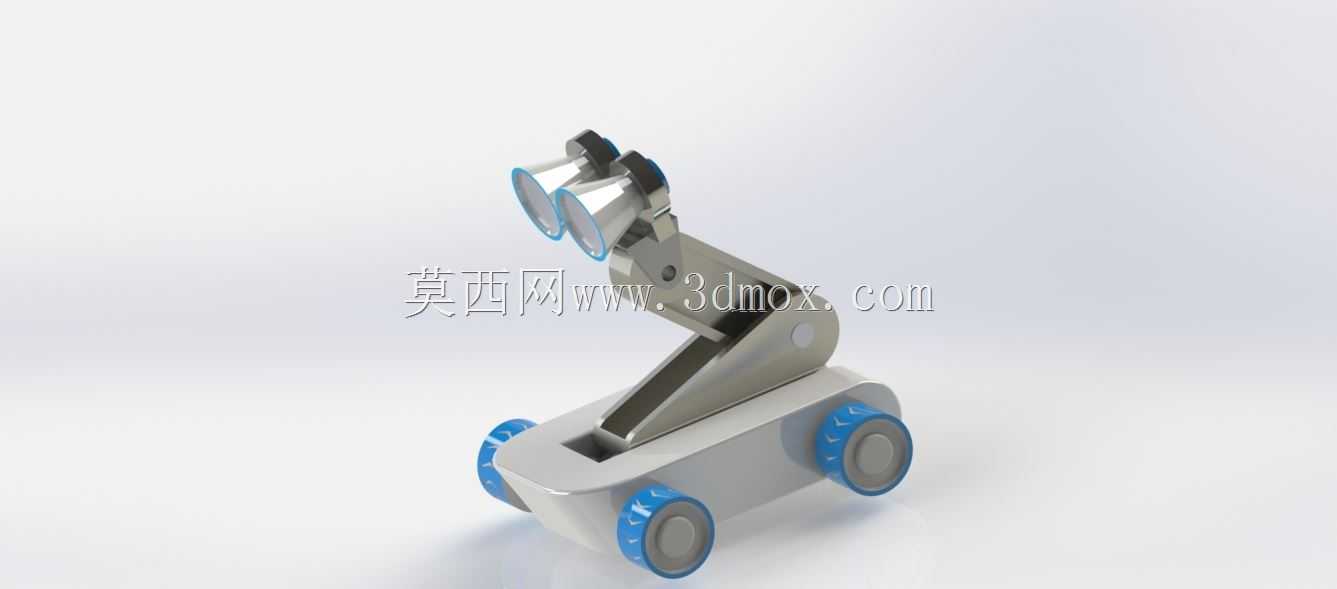

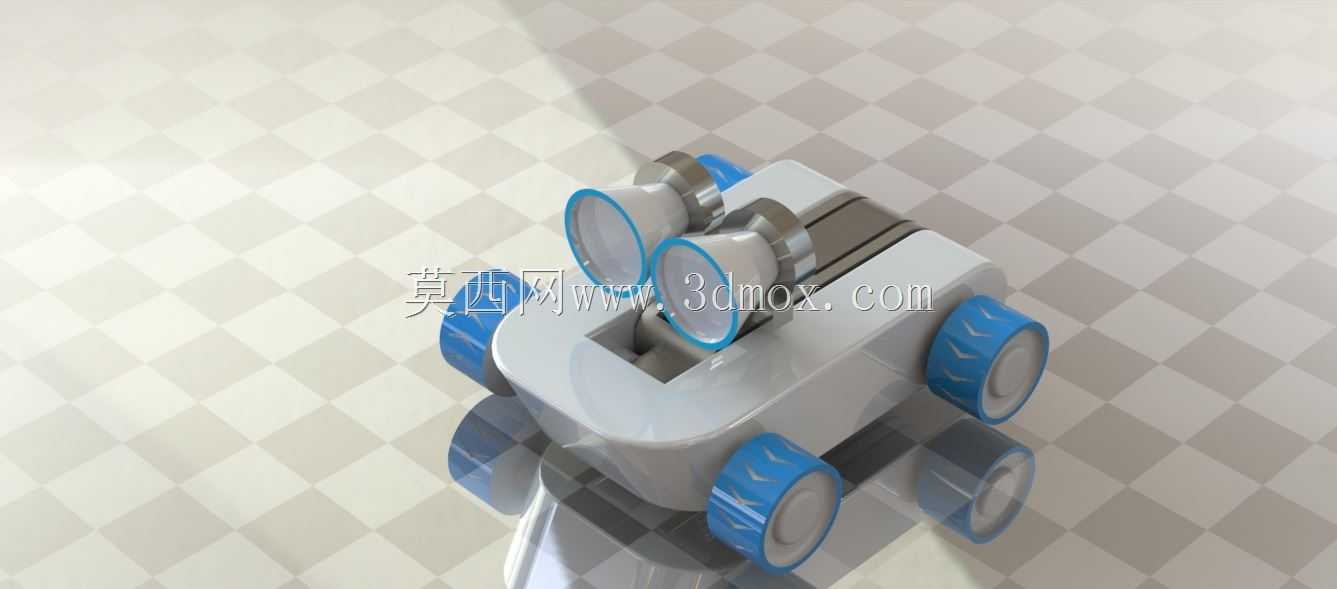

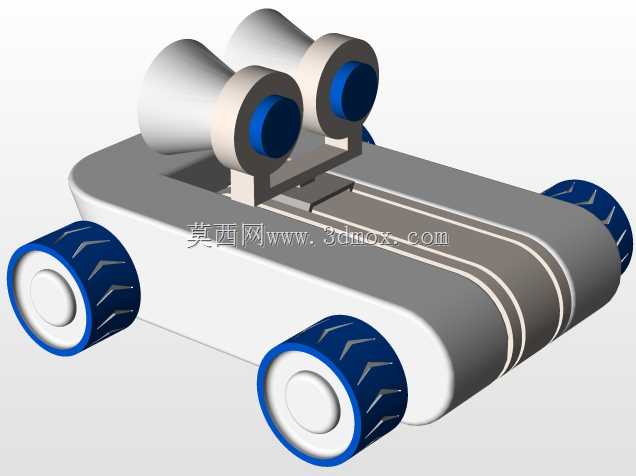

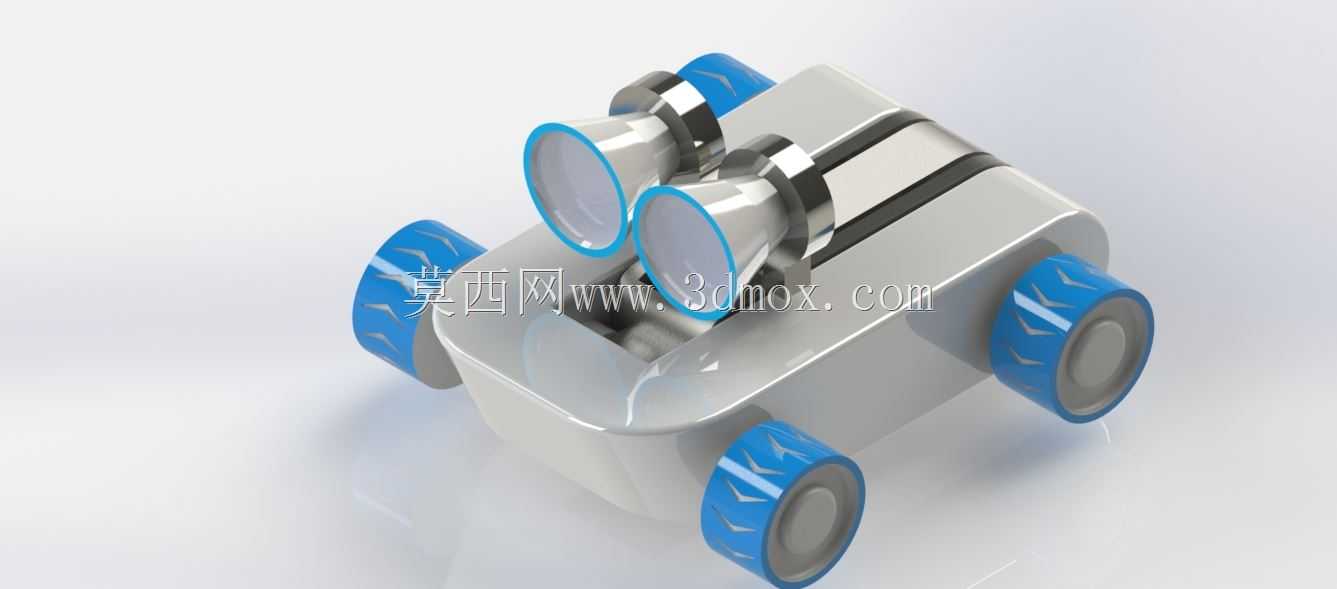

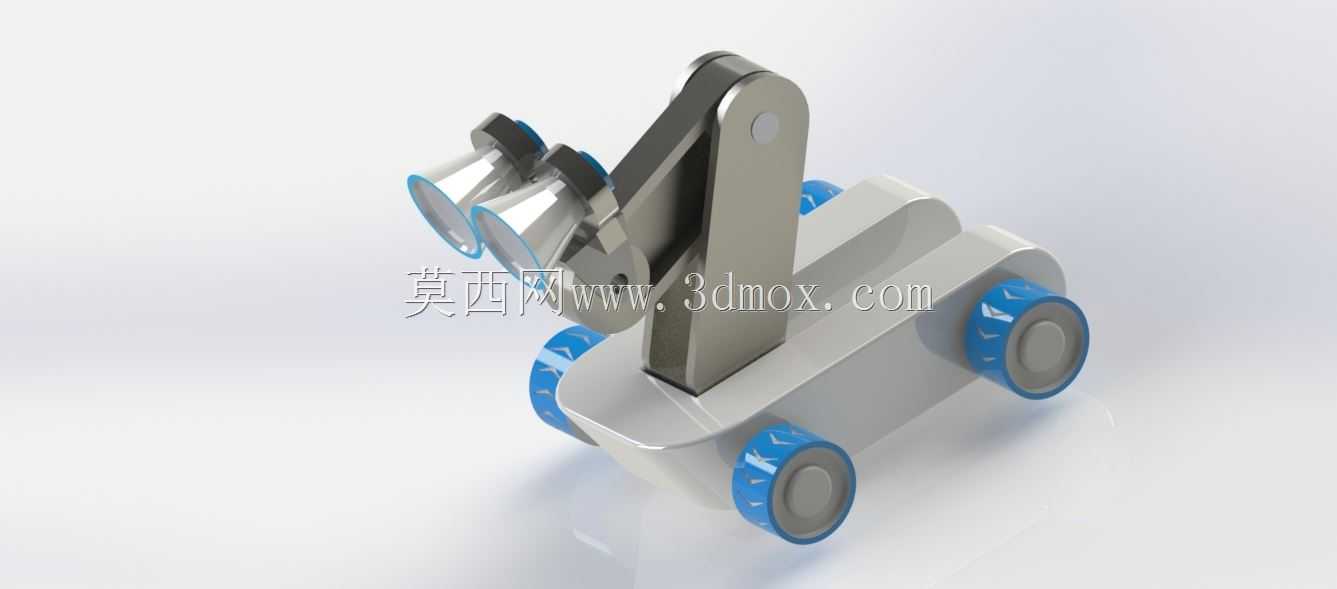

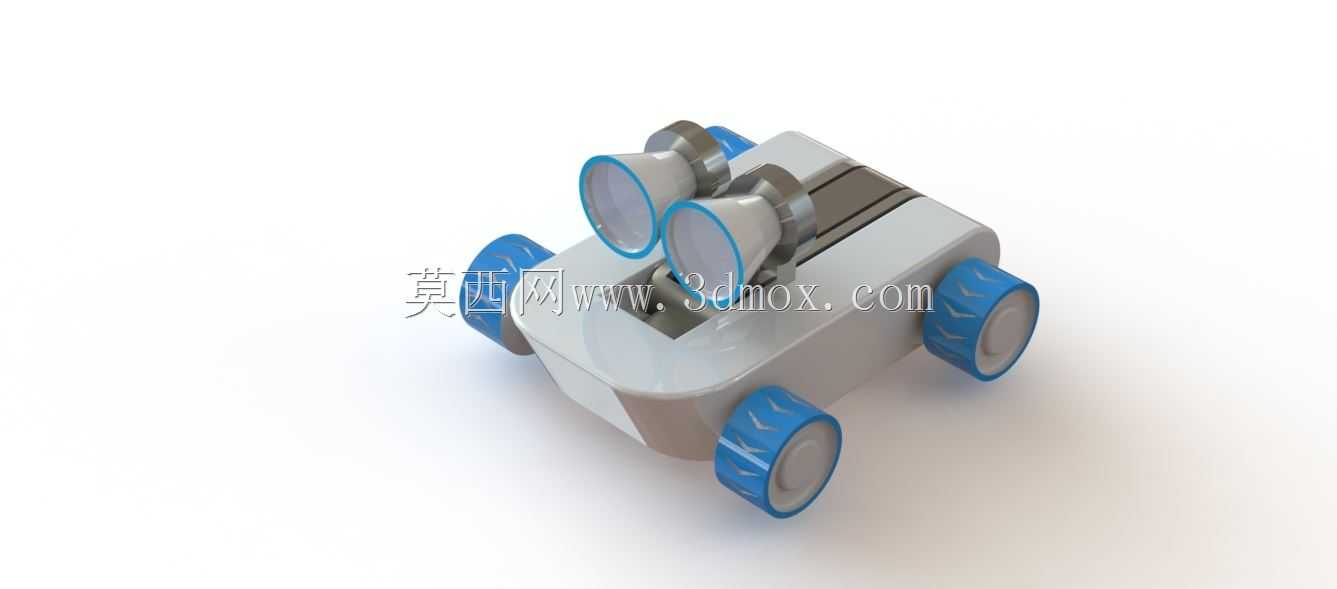

　　这款轮式微型探测机器人的结构设计，核心围绕狭小空间内的近距离探测作业需求展开，整体采用四轮独立布局的移动底盘，搭配可俯仰调整的双目探测支架，适配管道内部探查、狭小设备间隙巡检、密闭空间环境预探测等多类作业场景。底盘部分采用一体化铣削成型的承载基座，四个驱动轮分别布置在基座四角，轮体表面做防滑纹路处理，轮轴与基座的连接位置预留轴承安装位，可根据实际作业需求搭配微型驱动电机实现自主移动，也可简化为拖拽式探测载体，适配不同成本预算的探测方案。上部的探测支架采用单臂铰接结构，铰接位置预留阻尼转轴安装空间，可实现探测端0-90度范围内的俯仰角度调整，无需额外增加锁紧结构即可保持调整后的探测角度，支架顶端的双镜头安装位采用对称布局，

　　两个镜头安装孔位同轴度公差控制在0.02mm以内，可适配可见光镜头、红外热成像镜头等不同类型的探测模组，满足不同环境下的探测需求。整体结构的外形尺寸控制在极小范围内，宽度不超过常规成年人手掌宽度，高度在支架放平状态下可压缩至底盘厚度的1.5倍，能够顺利通过直径100mm以上的管道入口，也可进入设备内部的狭窄间隙完成探查作业，安装边界上底盘底部预留通用安装孔位，可根据需求加装配重块、辅助照明模组、环境检测传感器等拓展配件，无需对原有主体结构做大幅修改。设计过程中优先考虑结构的易加工性与装配便捷性，所有零部件均采用常规机械加工工艺即可完成生产，铰接位置与轮轴位置的公差配合选用间隙配合，降低装配难度的同时保证运动部件的活动顺畅度，

　　支架与底盘的连接位置做圆角过渡处理，避免应力集中导致的结构断裂问题，轮体采用模块化设计，可根据作业地面的不同材质更换对应纹路的轮体，比如光滑管道内壁可更换高摩擦系数的硅胶轮，粗糙碎石地面可更换硬质耐磨的尼龙轮，提升不同作业场景下的移动适配性。双目布局的设计既可以实现常规的画面采集，也可通过双镜头的视差实现近距离的距离测算，为探测作业提供空间位置参考，支架的俯仰调整结构可在不移动底盘的情况下完成不同高度位置的探测作业，减少机器人在狭小空间内的移动调整次数，降低卡滞风险。整体结构无冗余设计，所有部件均承担对应的结构功能，没有多余的装饰性结构，重量控制在较低水平，既可以降低移动过程中的动力消耗，也可避免自重过大对被探测的脆弱结构造成压损，适配更多对载荷敏感的探测场景。
