火箭用双支座连接小括号结构件

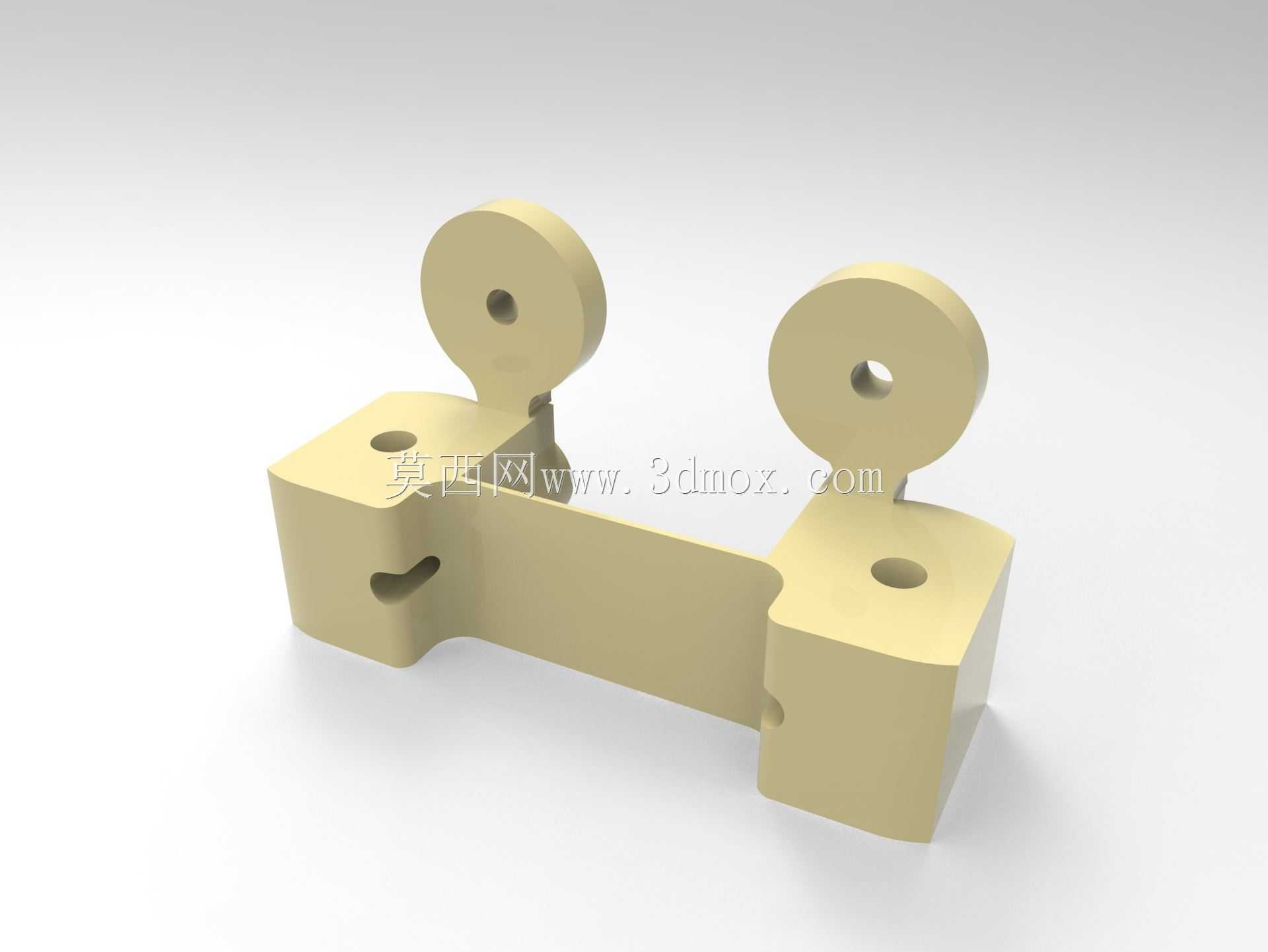

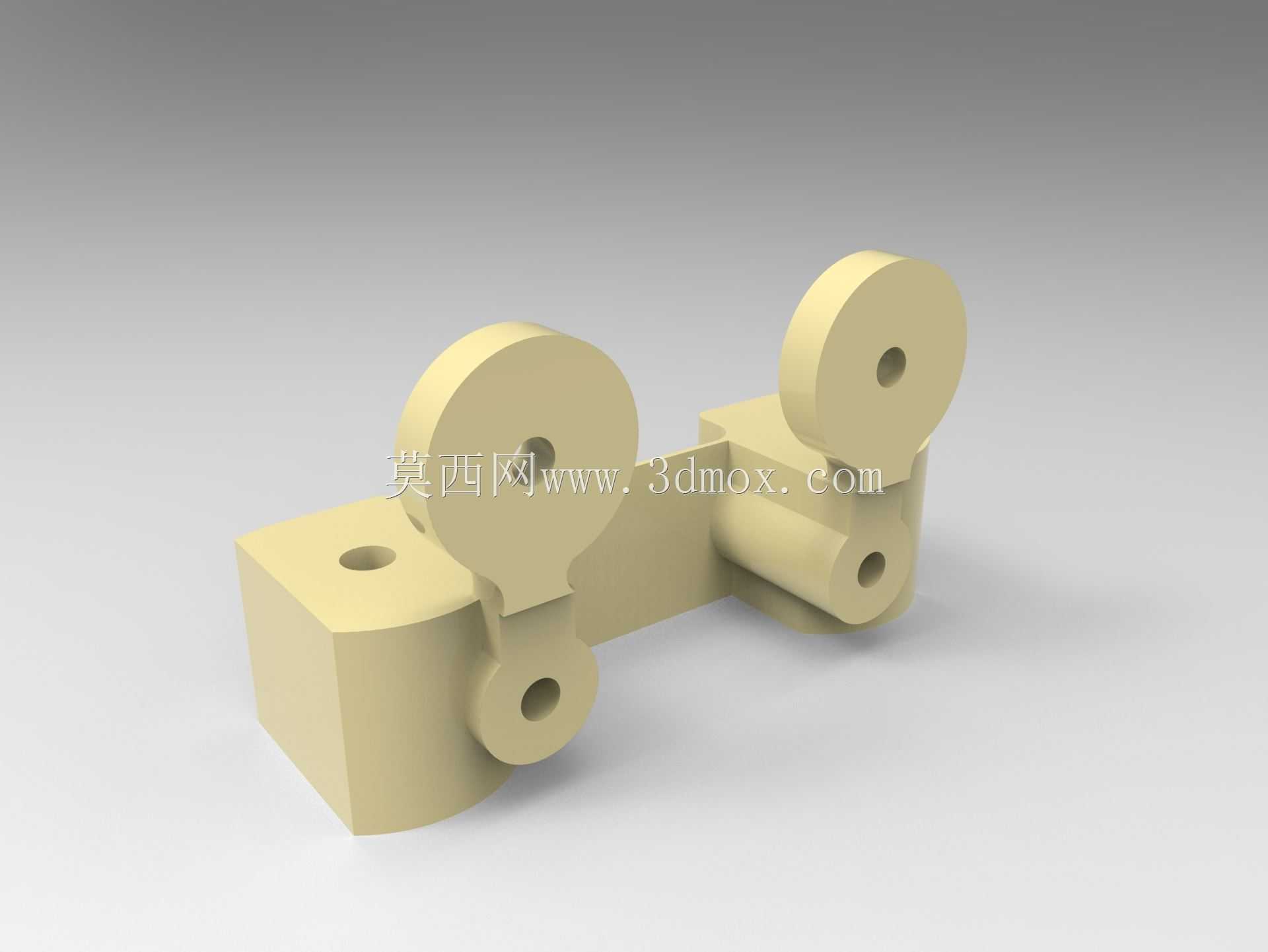

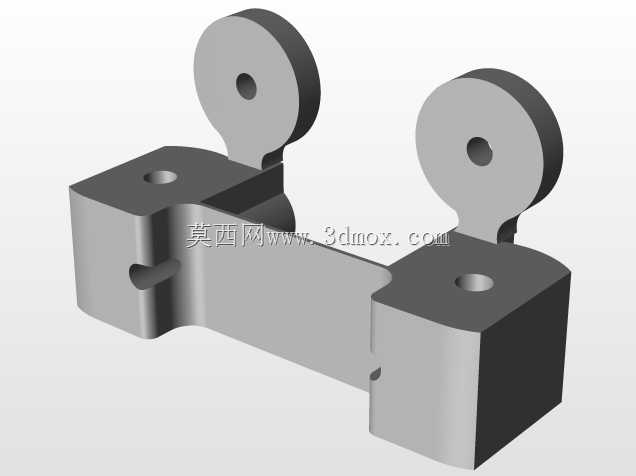

　　该结构件属于航天火箭配套的连接支撑类零件，主要应用于箭体内部管路、线缆支架与主承力结构的衔接部位，承担分散局部载荷、固定附属组件位置的作用，在火箭飞行过程中需承受振动冲击、加速度过载带来的交变作用力，因此结构设计上兼顾了轻量化与强度冗余要求。从结构形态来看，零件整体采用对称式布局，底部设置两个带安装孔的方块基座，基座侧面预留卡槽结构，可与箭体预装的卡条快速对位卡合，减少装配时的紧固件使用量，基座之间通过弧形过渡的连接筋实现刚性连为一体，连接筋的截面厚度经过受力仿真优化，在保证整体抗弯强度的前提下尽可能去除非必要材料，降低零件自重。两个基座上方各设置一个带中心通孔的圆形耳片，耳片与基座之间采用圆弧过渡衔接，避免应力集中导致的结构失效，

　　耳片的中心孔用于穿装销轴或螺栓，实现与被支撑组件的铰接或固连，耳片的端面平整度、孔位同轴度都有较高公差要求，保证装配后连接副的受力均匀。设计过程中首先根据安装边界确定两个基座的中心距，匹配箭体预装卡条的间距尺寸，基座底部的安装孔深度、孔径适配常用的航天标准紧固件规格，侧面卡槽的宽度、深度与卡条的截面尺寸完全契合，装配时可先通过卡槽实现零件的预定位，再拧紧紧固件完成固定，大幅提升箭体总装的作业效率。耳片的中心孔高度根据被支撑组件的安装高度确定，保证管路或线缆布设时的走向顺直，避免出现额外的弯折应力。零件的所有棱边都做了倒圆角处理，一方面减少加工过程中的应力集中，另一方面避免装配时锐边划伤操作人员或损坏相邻的线缆、管路保护层。

　　从受力特性来看，该零件主要承受垂直方向的支撑载荷以及横向的振动剪切力，因此材料选用高强度轻质铝合金，在满足强度要求的同时尽可能降低结构重量，适配航天产品的轻量化设计需求。建模过程中对耳片与基座的衔接部位做了局部加厚处理，通过应力仿真验证该区域在最大过载工况下的应力分布，确保安全系数满足航天产品的设计规范，连接筋的弧形走向也经过多轮迭代，既避开相邻组件的安装空间，又保证力的传递路径顺畅，减少局部应力突变的可能。
