精密滚珠丝杠副传动结构三维设计

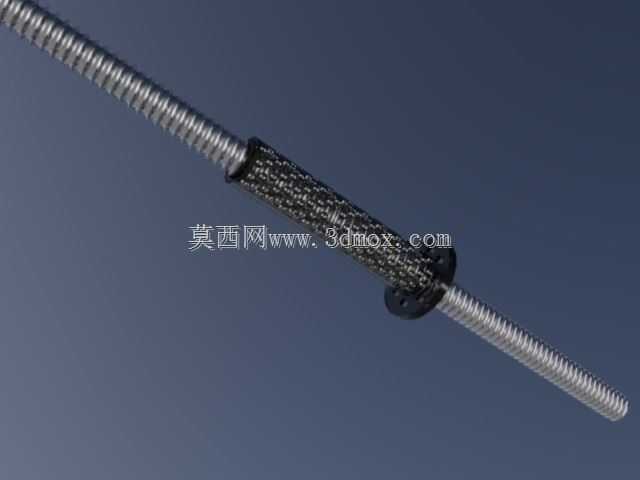

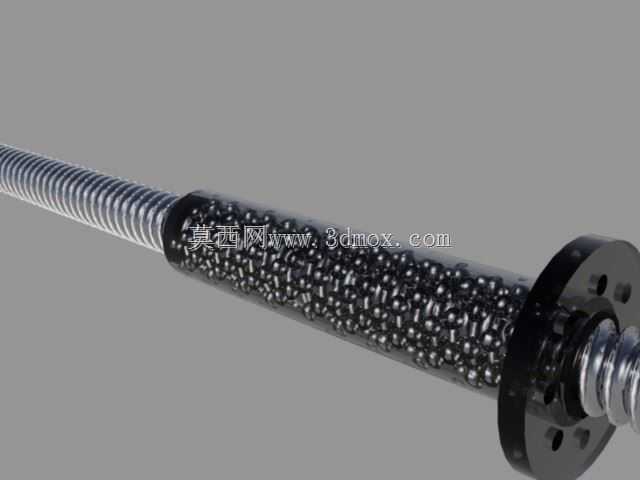

　　在数控加工中心、高精度直线运动模组、自动化检测设备的传动链路设计中，这类带法兰螺母的滚珠丝杠副是核心的运动转换部件，承担着将伺服电机输出的旋转运动转化为工作台、滑台精准直线位移的核心功能，相比传统滑动丝杠，其传动效率可提升至九成以上，长时间往复运行的磨损量更低，能长期保持进给精度的稳定性，是精密装备传动系统选型时的优先选项。从结构设计逻辑来看，该丝杠副采用外循环滚珠回流结构，螺母本体与安装法兰为一体化加工成型，法兰端面上预留的均布安装孔可直接与运动滑台的安装面贴合锁紧，无需额外设计转接连接结构，能有效压缩传动链的安装空间，降低装配环节的累计误差。丝杠杆身采用连续圆弧滚道成型工艺，滚道曲率与滚珠直径的匹配度经过反复校核，

　　既保证滚珠在滚道内滚动时的接触应力处于材料许用范围内，又能避免间隙过大导致的反向传动死区，适配频繁正反转的进给工况。在实际安装边界设计上，丝杠两端的轴颈结构可适配角接触球轴承组的支撑安装，固定端采用成对预紧的轴承配置抵消轴向窜动，支撑端可预留微量热伸长补偿空间，避免设备长时间运行后因摩擦生热导致杆身伸长引发的卡滞、精度漂移问题。螺母侧的密封端盖内置防尘刮屑结构，可在丝杠往复运动时刮除附着在杆身表面的切屑、粉尘杂质，避免硬质颗粒进入滚道内部造成滚道点蚀、滚珠卡滞，延长部件的实际使用寿命。这类传动结构的选型过程中，需要结合设备的最大进给载荷、最快移动速度、定位精度要求匹配对应的丝杠导程、公称直径以及预紧力等级，建模过程中对滚道螺旋升角、

　　滚珠循环路径、法兰安装孔位的形位公差做了完整还原，可直接用于设备的装配干涉校验、运动仿真模拟，也能作为传动系统受力分析的基础模型，帮助设计人员提前校核安装空间、连接尺寸的匹配度，减少实际加工装配阶段的改模成本。在3C产品组装设备、光伏硅片传输设备、木工数控雕刻设备的进给轴设计中，这类结构的应用占比极高，其稳定的传动表现、较低的维护成本，能有效提升设备整体的运行可靠性。
