TS1212微阀用法兰连接结构件

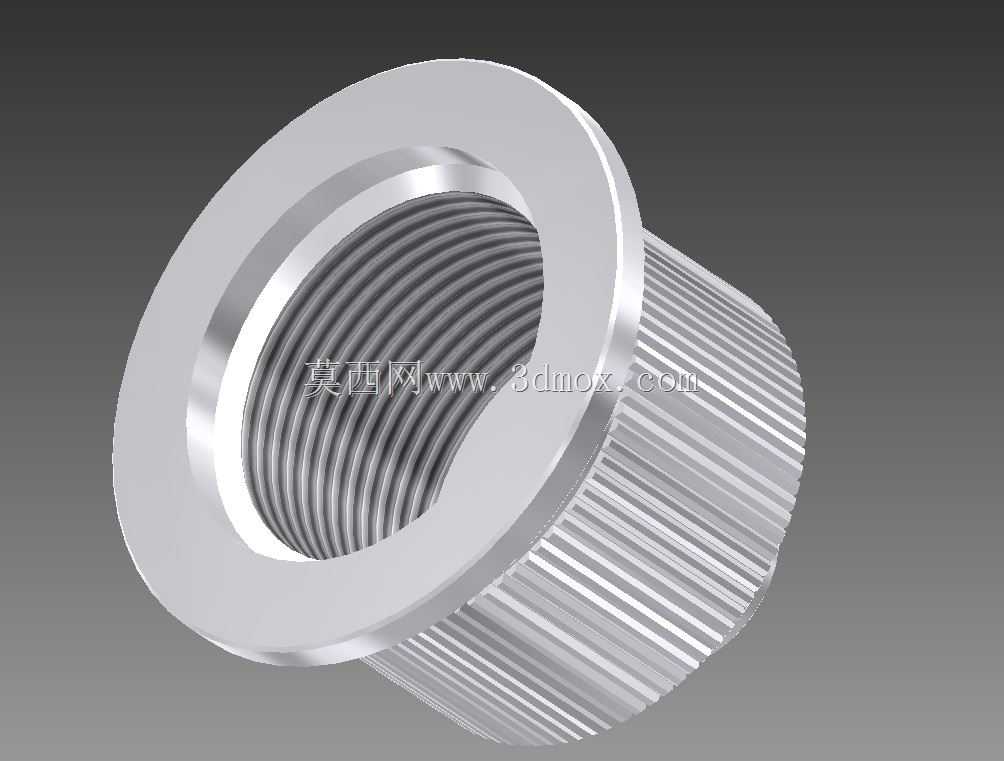

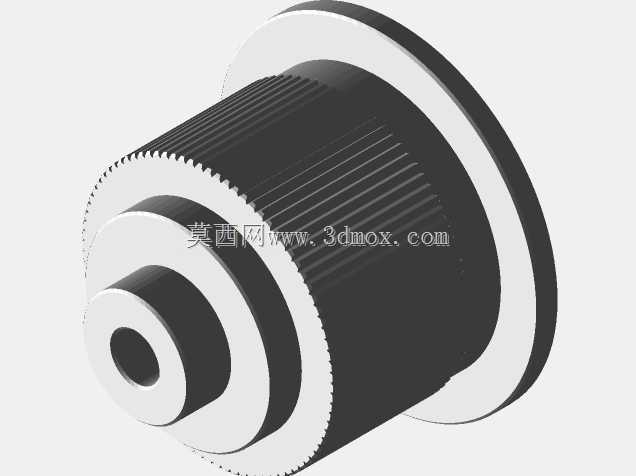

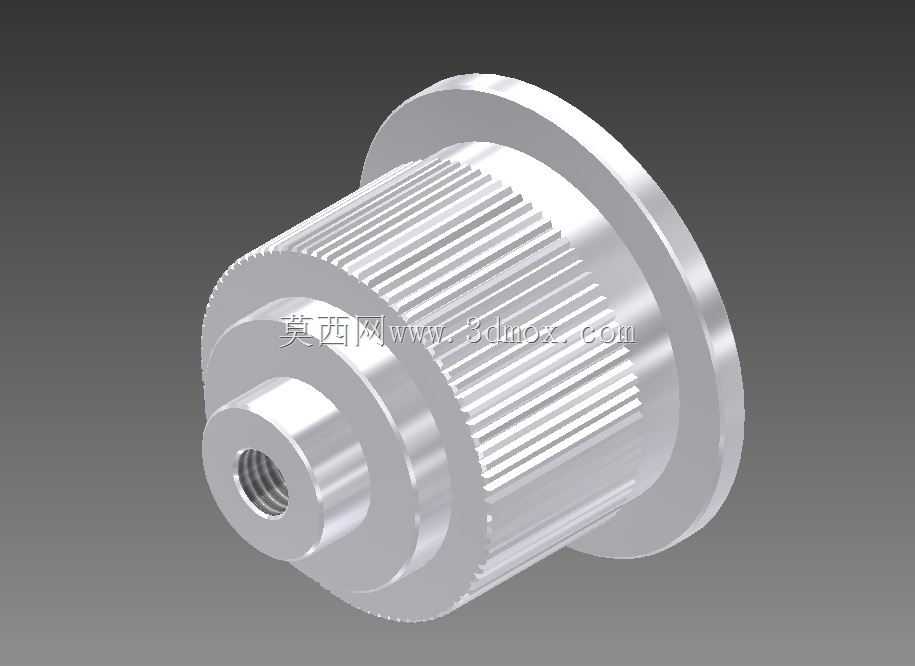

　　在小通径流体控制回路的搭建过程中，微阀与管路的可靠连接一直是影响回路稳定性的关键环节，这款TS1212规格的法兰结构，正是针对小流量精密流体控制场景设计的专用连接件，常见于实验室分析仪器、小型气动控制回路、医用流体输送设备的阀组集成部位。从结构设计逻辑来看，该法兰采用一体化成型结构，主体分为三个功能段：一端为带内螺纹的接口段，可直接与微阀的外螺纹端旋合，螺纹规格匹配TS1212系列微阀的标准接口，无需额外转接件即可完成阀件的固定；中间段为滚花握持结构，周向均匀分布的直纹滚花能够在手动装配时提供足够的摩擦力，无需借助专用扳手即可完成初步拧紧，降低狭小安装空间内的装配难度，滚花的齿距与深度经过反复校核，既保证握持摩擦力足够，

　　又不会因齿形过锐划伤操作人员手部；另一端为圆盘状法兰密封面，法兰端面的平面度控制在0.02mm以内，可配合平垫片或O型圈实现端面密封，避免微流量工况下的介质渗漏问题。在安装边界方面，该法兰的最大外径适配12mm通径微阀的安装空间要求，整体轴向长度控制在合理范围内，不会在集成阀组时占用过多的排布空间，法兰盘上未设置额外的螺栓过孔，依靠中间段的螺纹连接实现与阀件的紧固，同时法兰盘的背面可与管路端的对应法兰面贴合，通过外部卡箍或压紧螺母实现整体锁紧，这种设计大幅缩小了连接部位的径向尺寸，适合在空间紧凑的多联阀组排布场景中使用。从实际使用角度出发，该法兰的结构设计充分考虑了微阀工况的特殊性：小通径流体回路的压力通常不高，但对密封可靠性、

　　连接重复性要求较高，一体化的结构避免了多零件拼接带来的累积误差，滚花结构兼顾了装配便利性与外观整洁度，内螺纹接口的同轴度经过严格控制，装配后阀件与管路的同轴度偏差可控制在0.05mm以内，避免因偏心导致的流道阻力增大、密封偏磨等问题。在建模过程中，结构细节的还原需要重点关注几个部位：滚花的齿形参数要符合手动操作的摩擦力要求，不能随意简化为光滑圆柱面，否则会丢失装配工艺的设计意图；内螺纹的收尾段要符合机械加工的实际退刀要求，不能出现螺纹直接延伸到端面的不合理结构；法兰密封面的边缘要设计微小的倒角，既可以去除加工毛刺，也能在装配时引导密封件就位，避免密封件被切边导致失效。这类微小型法兰连接件虽然结构不复杂，但在精密流体控制设备中承担着阀件固定、密封保压、流道对接的多重作用，设计时需要平衡装配便利性、密封可靠性、空间占用率三者的关系，任何一个细节的疏漏都可能导致整个流体回路的泄漏或者阀件安装偏斜，影响设备的正常运行。
