PN25压力等级DN800钢制法兰连接构件

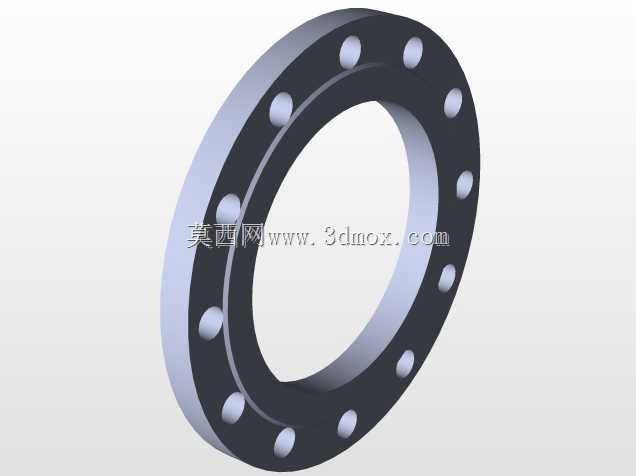

　　在工业管路系统的搭建与运维场景中，这类带螺栓孔的环形法兰构件是实现管段间刚性密封连接的核心承压部件，常见于市政给排水主管网、化工介质输送管线、热力输配系统以及工业循环水回路的接口位置，承担着管路对接、密封防漏、传递轴向载荷的多重作用。从结构设计逻辑来看，该法兰采用突面密封形式，环形基体上沿周向均匀排布的螺栓孔，是为了在安装时通过对称拧紧螺栓，让法兰端面与配套密封垫片产生均匀的压应力，以此阻断管内介质的泄漏路径，PN25的压力等级意味着该构件可适配最高2.5MPa的系统工作压力，能够覆盖绝大多数中压工业管路的使用需求。设计过程中，螺栓孔的节圆直径、孔位数量与孔径是核心参数，需要匹配对应公称通径的管路标准，确保与同规格的法兰、阀门、

　　设备接口具备完全的互换性，不会出现孔位错位无法对接的问题；法兰的厚度设计需要结合压力等级核算抗弯强度，避免螺栓预紧力或者管路内压产生的轴向力让法兰产生翘曲变形，导致密封面压合不均出现泄漏。从安装边界来看，该法兰的内孔直径与对应公称通径的管道外径匹配，现场安装时可采用焊接方式与管道端部固定，安装前需要对密封面进行平整度检查，不能有径向划痕、磕碰凹坑等缺陷，否则会直接影响密封效果；螺栓紧固过程需要遵循对角分次拧紧的工艺要求，不能单次将单颗螺栓拧至额定扭矩，防止法兰受力不均产生局部应力集中，甚至造成法兰密封面变形。在实际工况中，这类法兰的使用场景覆盖常温水、压缩空气、低压蒸汽以及无强腐蚀性的化工介质输送管路，

　　选型时除了匹配公称通径与压力等级，还需要结合输送介质的温度、腐蚀特性选择对应的基体材质，常规工况下采用碳素钢材质即可满足强度与密封要求，若输送腐蚀性介质则需要更换不锈钢材质或者在密封面做防腐衬层处理。建模过程中，需要严格遵循管路法兰的相关尺寸标准，对密封面的粗糙度、螺栓孔的位置度、法兰端面与内孔轴线的垂直度都要做合理的公差设定，确保生成的三维模型可直接用于后续的管路装配仿真、安装干涉检查，也能为后续的加工制造提供准确的尺寸参考。周向均匀分布的螺栓孔设计，除了满足连接强度要求，也能让密封面的压应力分布更均匀，避免局部区域压应力不足导致介质泄漏，同时也能让法兰承受的管路轴向载荷均匀分散到每一颗连接螺栓上，降低单颗螺栓的载荷峰值，

　　提升整个连接节点的运行可靠性。在管路系统的应力分析环节，法兰位置是重点校核的节点，需要考虑管路热胀冷缩产生的附加位移、设备运行传递的振动载荷对法兰连接密封性的影响，必要时需要在法兰相邻位置设置管道支吊架，减少法兰节点承受的额外弯矩，避免长期运行过程中出现螺栓松动、密封垫片压溃失效的问题。
