阶梯轴式定位别针结构三维设计

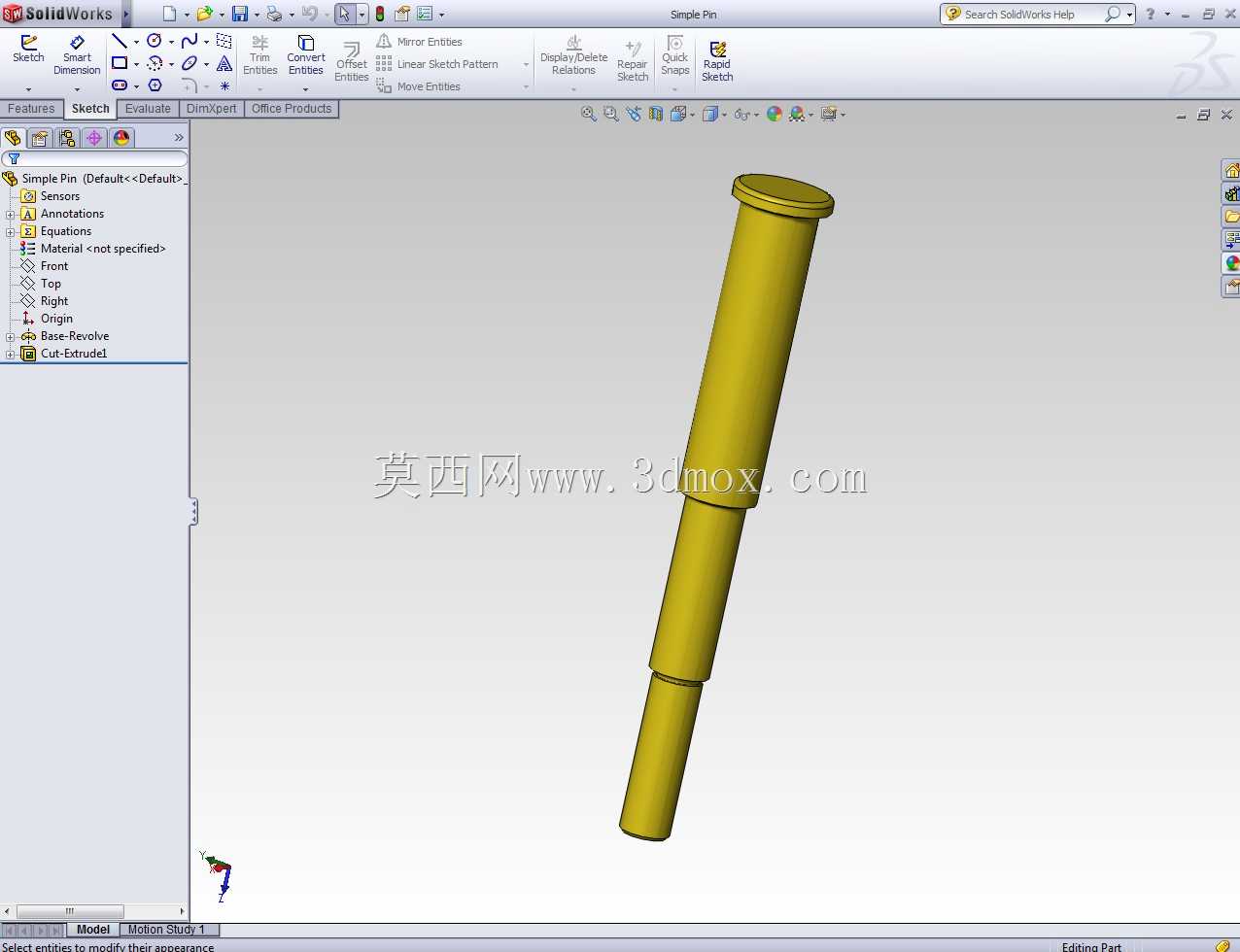

　　在工装夹具、小型机电装配以及日常五金连接场景里，这类阶梯结构的别针是很常见的定位与快拆连接件，很多从业者在做小载荷快换结构的时候，第一时间会想到这类结构，它不需要额外的锁紧配件，靠自身的轴肩限位就能完成轴向定位，拆装的时候只需要轴向抽拉即可，比螺纹连接的效率高很多，也不会出现螺纹咬死、锈死拆不下来的问题。从结构设计来看，这个别针采用三段阶梯轴的构型，最顶端的凸缘直径最大，作为安装时的轴向限位面，装配后这个端面会贴合在被连接件的外侧，限制别针往安装孔内侧窜动；往下第一段轴径略小于顶端凸缘，是主要的定位承载段，和被连接件的安装孔采用间隙配合，配合公差一般选H7/h6就能满足大部分普通定位场景的精度要求，既不会因为间隙太大出现定位晃量，

　　也不会因为过盈导致拆装费力。再往下的两段轴径依次递减，一方面是为了适配不同厚度的叠层被连接件，穿过多层板件的时候，小直径段可以顺利穿过下层的预留孔，不需要把所有安装孔都做成和主定位段一样大的尺寸，能降低下层板件的加工精度要求，减少不必要的加工成本；另一方面阶梯过渡的轴肩也能起到辅助限位的作用，当别针插入到对应深度时，轴肩抵在对应的板件端面，就能直观反馈安装到位，不需要额外做深度标记。做这类零件建模的时候，首先要确定顶端凸缘的直径和厚度，凸缘直径要比主定位段大2-3mm，厚度控制在1.5-2mm就足够，太薄的话冲压或者车削加工的时候容易变形，太厚则会增加不必要的重量和材料成本。主定位段的长度要根据被连接的上层板件厚度来定，

　　一般要比上层板件厚度大0.1-0.2mm，保证装配后凸缘能完全贴合板面，不会出现别针凸起或者凹陷的问题。往下的阶梯段每一级的轴径差控制在1-1.5mm即可，过渡处要做0.2mm的圆角过渡，避免热处理或者受力的时候出现应力集中断裂的问题，最底端的轴端要做C0.5的倒角，方便插入安装孔的时候快速对中，不会因为轴端和孔边的毛刺卡滞。实际应用里，这类别针经常用在小型设备的检修盖板快装、工装夹具的工件预定位、文具或者箱包的铰接连接位置，相比普通的圆柱销，它自带限位凸缘，不需要额外加装卡簧或者开口销防脱，结构更简洁，零件数量更少，装配的时候一个动作就能完成安装，适合批量装配的生产线场景。建模的时候要注意各段轴的同轴度公差，

　　整个零件的同轴度要控制在0.02mm以内，不然插入多层安装孔的时候会出现卡滞，甚至插不进去的问题；表面粗糙度的话，定位段的粗糙度要达到Ra1.6，其他非配合面Ra3.2就可以满足使用要求，材料一般选45号钢表面镀锌，或者304不锈钢，根据使用场景的防腐要求来选，镀锌的成本更低，适合普通室内环境使用，不锈钢的适合潮湿或者有防腐要求的户外场景。
