镀锌产线运动工况用Inox触点构件

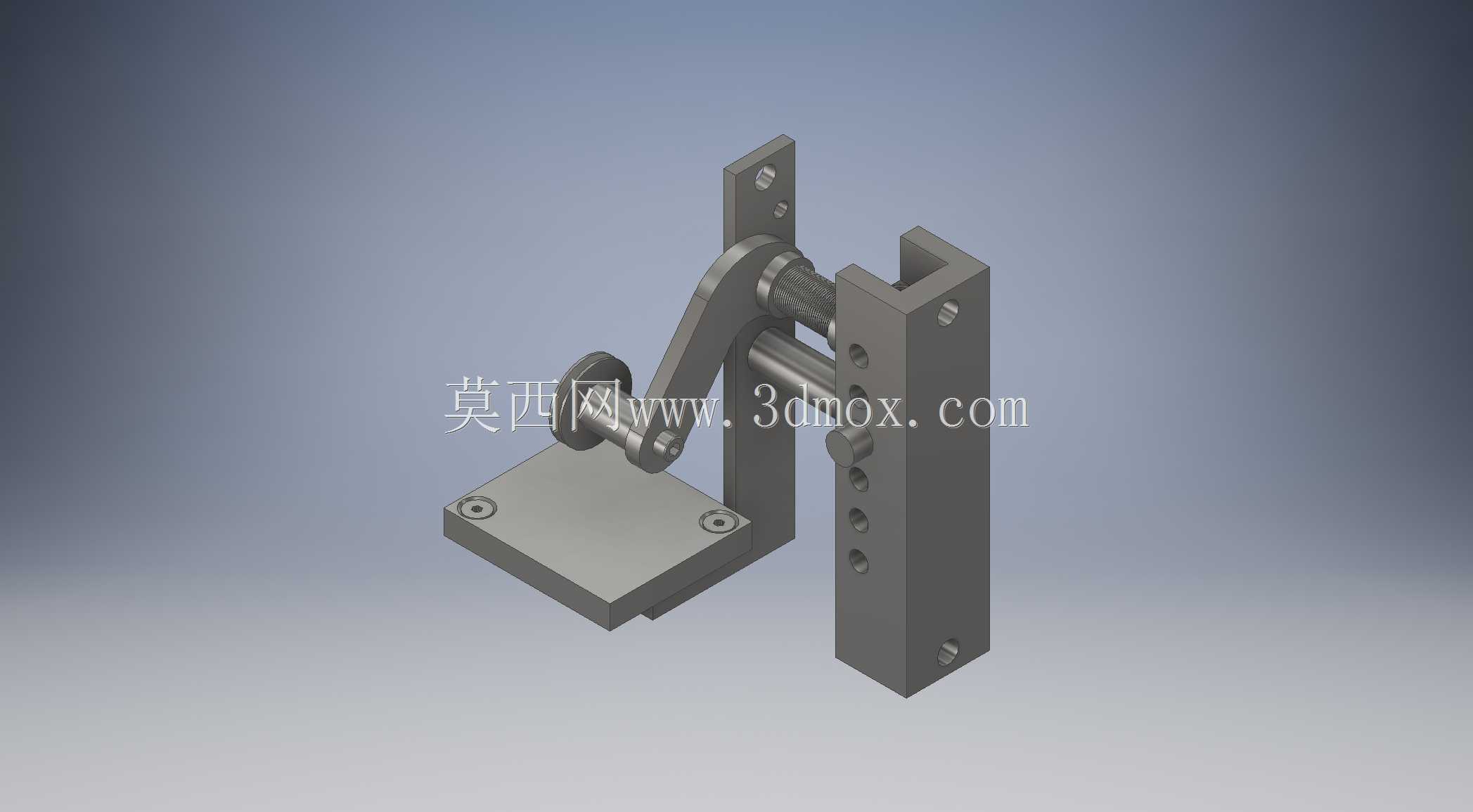

　　这套构件是针对连续镀锌产线运动工位开发的接触传导部件，主要解决产线运行过程中工件动态传输时的导电接触、位置限位联动需求，在热镀锌、电镀锌的连续走料工位，工件始终处于缓慢位移状态，普通固定式触点容易因为工件窜动、镀层附着不均出现接触不良、打火刮锌的问题，这套铰接式的触点结构刚好适配这类动态工况。从结构设计逻辑来看，整套构件分为固定安装座、摆臂组件、触点接触端、可调定位立板四个核心部分，固定安装座采用带沉头孔的平板结构，四个安装孔位适配产线常用的M8膨胀螺栓或T型螺栓安装，安装基准面做了铣平处理，平面度控制在0.1mm以内，避免安装后出现摆臂卡滞的问题。摆臂与支座之间采用销轴铰接，销轴配合间隙控制在0.05-0.1mm之间，

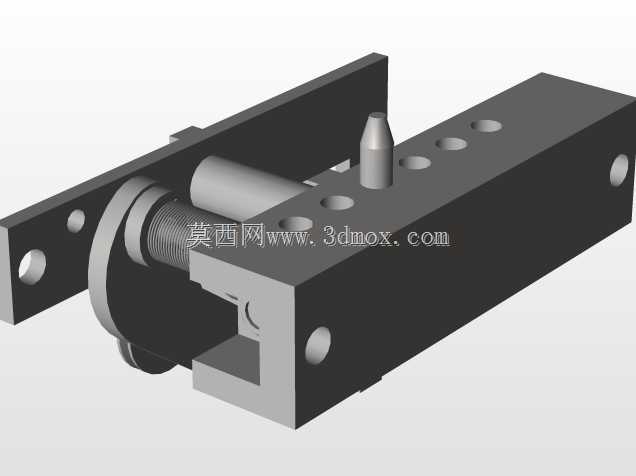

　　既保证摆臂可以绕销轴灵活摆动，又不会因为间隙过大出现触点偏斜，摆臂的转动角度范围通过侧方的可调立板进行限位，立板上加工了多组等距调节孔，可以根据不同规格工件的通过高度，调整摆臂的上下限位位置，适配厚度在10-80mm之间的镀锌工件通行需求。触点接触端采用滚轮式结构，滚轮外圈为Inox耐蚀不锈钢材质，避免长期接触锌液、镀锌层出现锈蚀粘锌的问题，滚轮内部镶嵌自润滑铜套，无需额外加注润滑脂即可在镀锌产线的高温、多锌尘环境下长期稳定转动，减少工件接触时的滑动摩擦，避免刮伤刚完成镀锌的工件表面。设计时特意将摆臂的回转中心做了偏心优化，当工件经过触碰滚轮时，摆臂会顺着工件行进方向小幅抬升，始终保持滚轮与工件表面的接触压力在15-25N之间，

　　既不会因为压力过大刮掉工件表面的锌层，也不会因为压力过小出现接触虚接的问题。安装边界方面，整套构件的安装底座尺寸为120mm100mm，侧方立板高度为180mm，摆臂完全伸出时的横向占用空间为160mm，安装时需要在产线支架上预留至少150mm200mm的安装平面，立板与工件通行面的平行度需要控制在0.2mm以内，保证摆臂摆动时不会出现侧向偏磨。在实际产线应用中，这类触点除了承担导电导通的作用，还可以配合到位传感器实现工件位置检测，当摆臂被工件触碰抬升到设定角度时，即可触发行程开关发送工件到位信号，配合产线的张紧、吹风、捞渣工位实现动作联动，相比传统的固定式铜触点，这套结构的使用寿命可以提升3倍以上，日常维护只需要定期清理滚轮表面附着的锌渣即可，不需要频繁更换触点弹片，大幅降低镀锌产线的停机维护时间。
