双支耳带座轴轭连接结构

项目分类:通用机械零部件 发布时间:2022-02-05 ID:547289
  • 双支耳带座轴轭连接结构
  • 双支耳带座轴轭连接结构
  • 双支耳带座轴轭连接结构
  • 双支耳带座轴轭连接结构

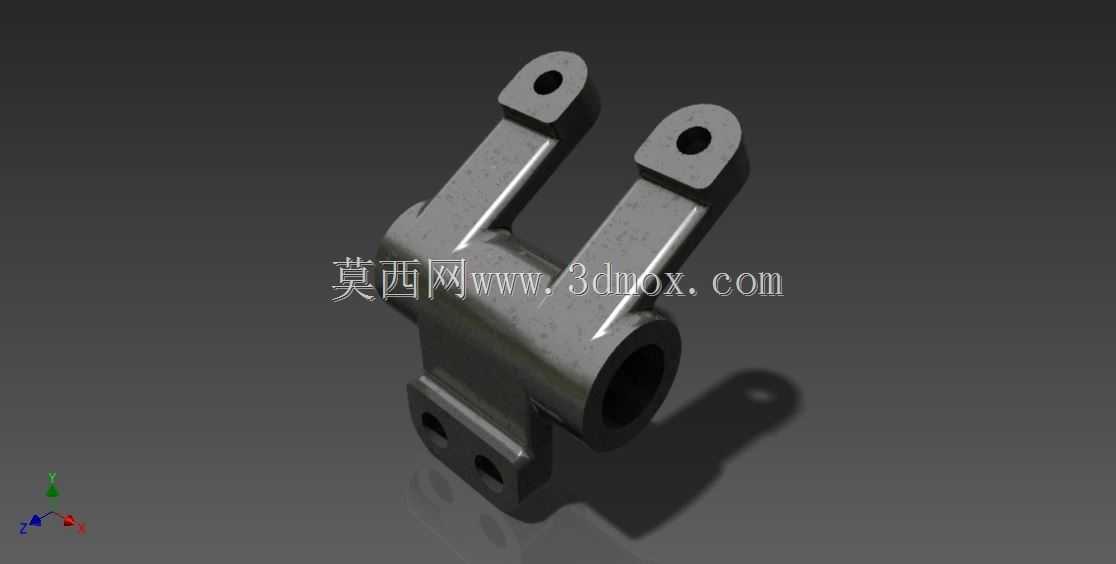

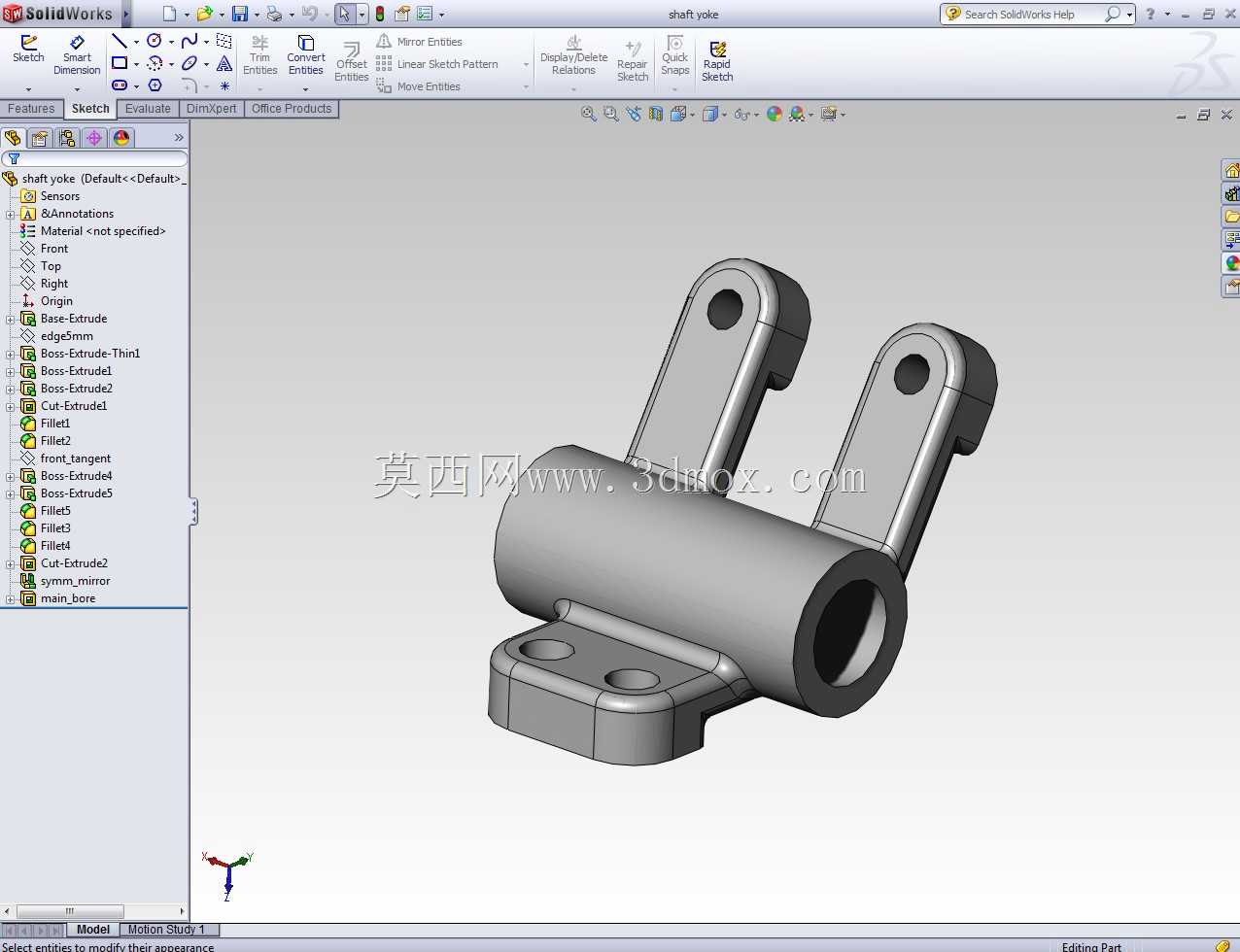

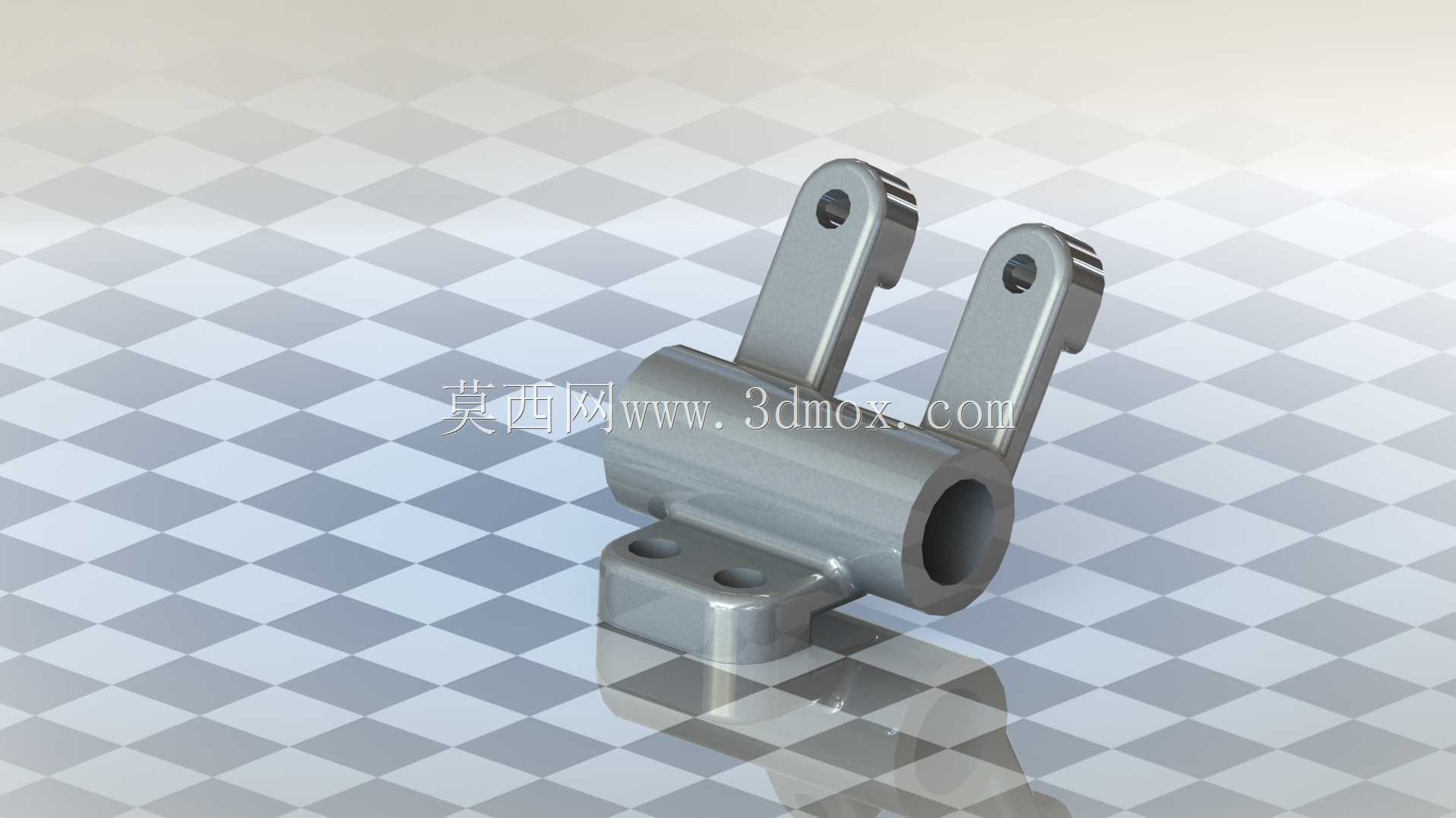

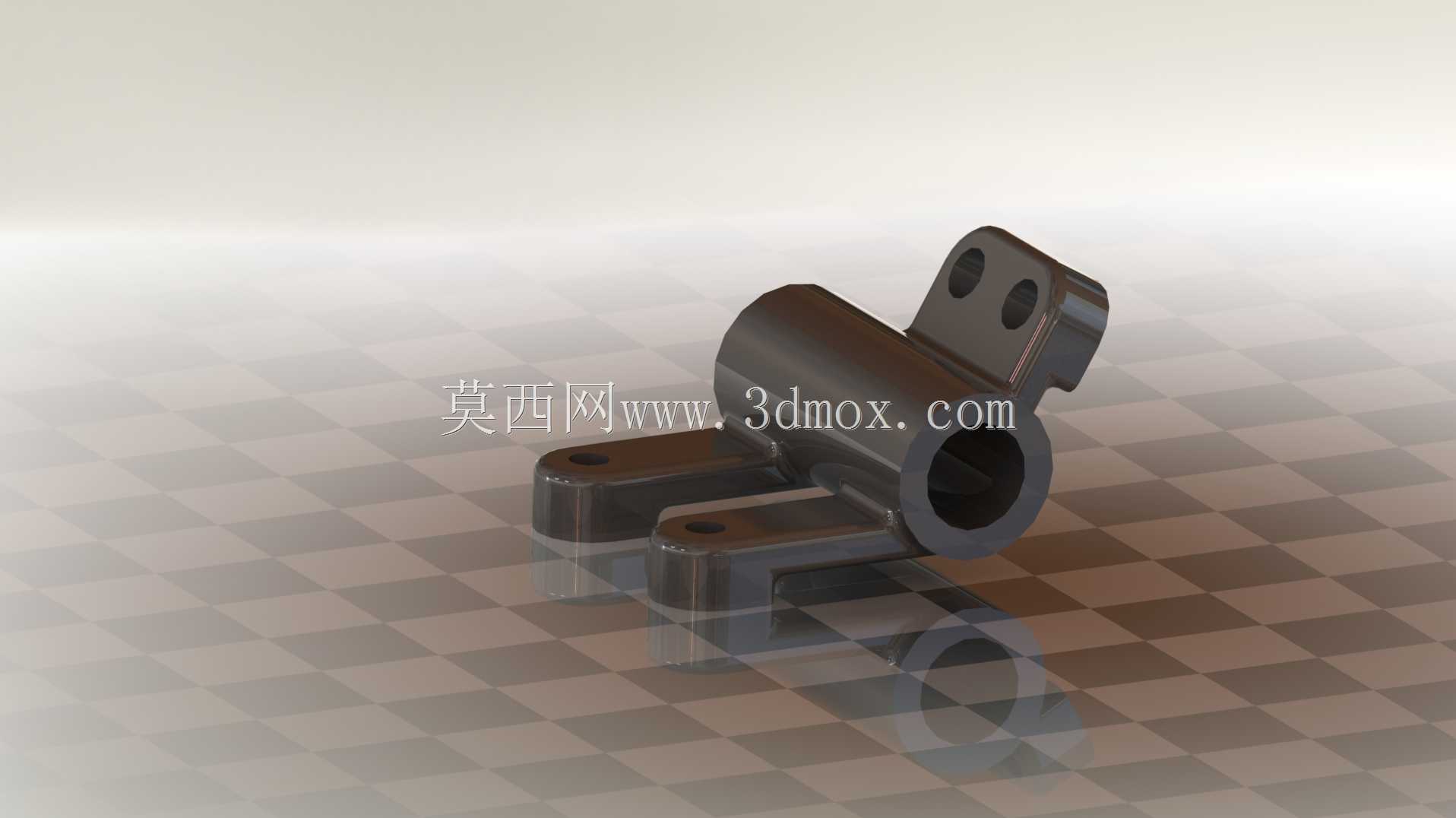

  这类轴轭构件多应用在需要实现铰接传动、限位摆动的机械结构中,常见于轻工输送设备的摆臂连接端、小型农用机具的操纵连杆节点、工装夹具的翻转支撑位,核心作用是作为轴类零件的承载支座,同时通过两侧支耳的铰接孔实现与其他连杆、摆臂的活动连接,传递往复摆动或小角度转动的载荷,避免连接部位出现应力集中导致的结构失效。从结构设计来看,主体为空心圆柱筒体,内孔用于穿装支撑销轴或转动轴,内孔的表面粗糙度需要满足转动副的配合要求,通常选取间隙配合公差,保证轴件在筒体内可顺畅转动,不会出现卡滞或旷量过大的问题;筒体下方一体成型的安装底座带有两个沉头安装孔,用于将整个轴轭固定在设备的安装基面,沉孔设计可让螺栓安装后头部不突出底座平面,保证安装面贴合平整,

  不会出现装配干涉。筒体上方延伸出的两个对称支耳,各自带有同轴的铰接通孔,两个支耳的孔位同轴度是设计时的核心管控要点,若同轴度偏差过大,会导致穿装的铰接销出现别劲现象,加速销轴和孔壁的磨损,缩短构件使用寿命;支耳与筒体的衔接位置做了圆弧过渡处理,可有效分散支耳承受载荷时的应力,避免直角衔接处出现应力断裂的风险。在安装边界上,底座的两个安装孔中心距需要匹配设备安装基面的预留孔位,筒体的轴向长度要保证穿装的轴件有足够的支撑长度,不会出现悬臂受力的情况;两侧支耳的间距需要适配对接连杆的端部厚度,预留合理的装配间隙,既不能间隙过大导致摆动时横向窜动,也不能间隙过小导致连杆转动时与支耳侧面发生摩擦。建模过程中需要重点关注各衔接部位的圆角处理,

  尤其是支耳根部、底座与筒体衔接处的圆角,不仅要满足结构强度要求,还要适配实际加工时的刀具路径,避免出现无法加工的清角死角;内孔与铰接孔的位置公差需要在建模时就做好基准约束,以底座安装面为第一基准,筒体内孔轴线为第二基准,管控支耳铰接孔的同轴度、与筒体内孔的位置度,保证后续加工出的零件可直接装配,不需要额外修配。这类构件通常采用铸铁或铸钢材质铸造成型后再做机加工,部分载荷较小的应用场景也可采用铝合金压铸成型,降低整体构件重量,不同材质选型对应不同的壁厚设计,铸钢件的壁厚可适当减小,铸铁件则需要保证足够的壁厚避免铸造时出现冷隔缺陷。
