手动变速器换挡拨叉结构设计

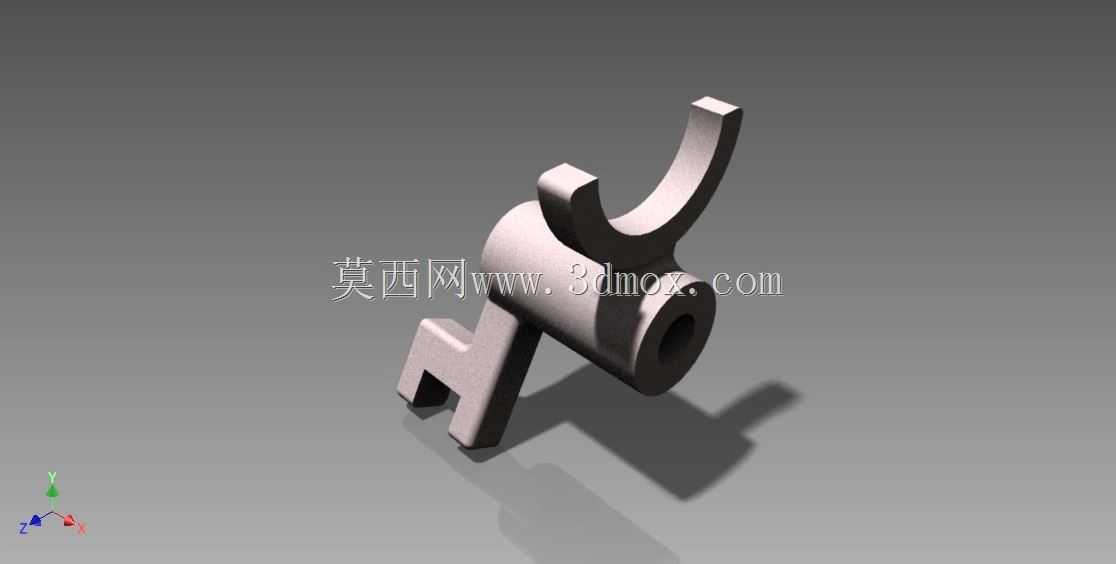

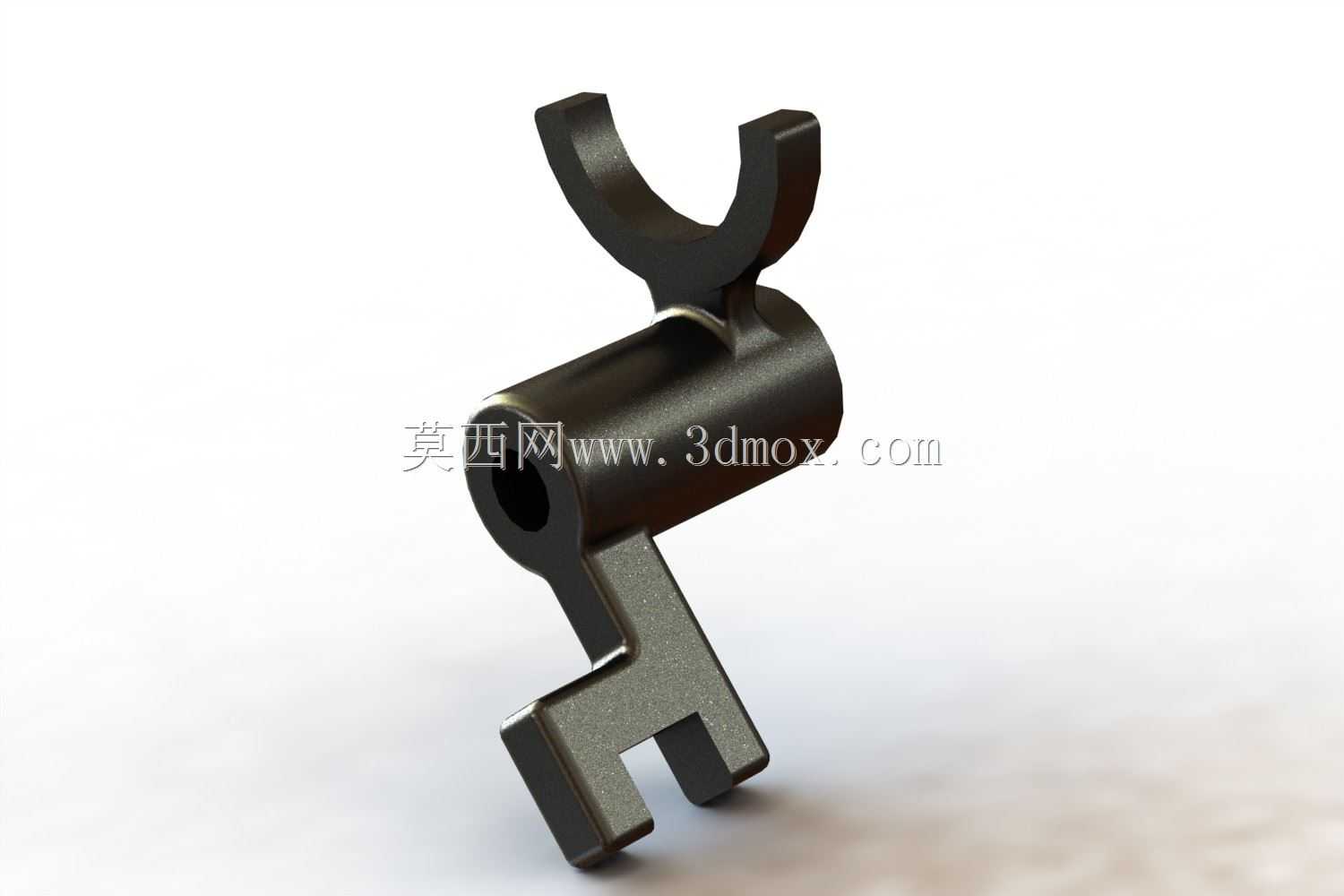

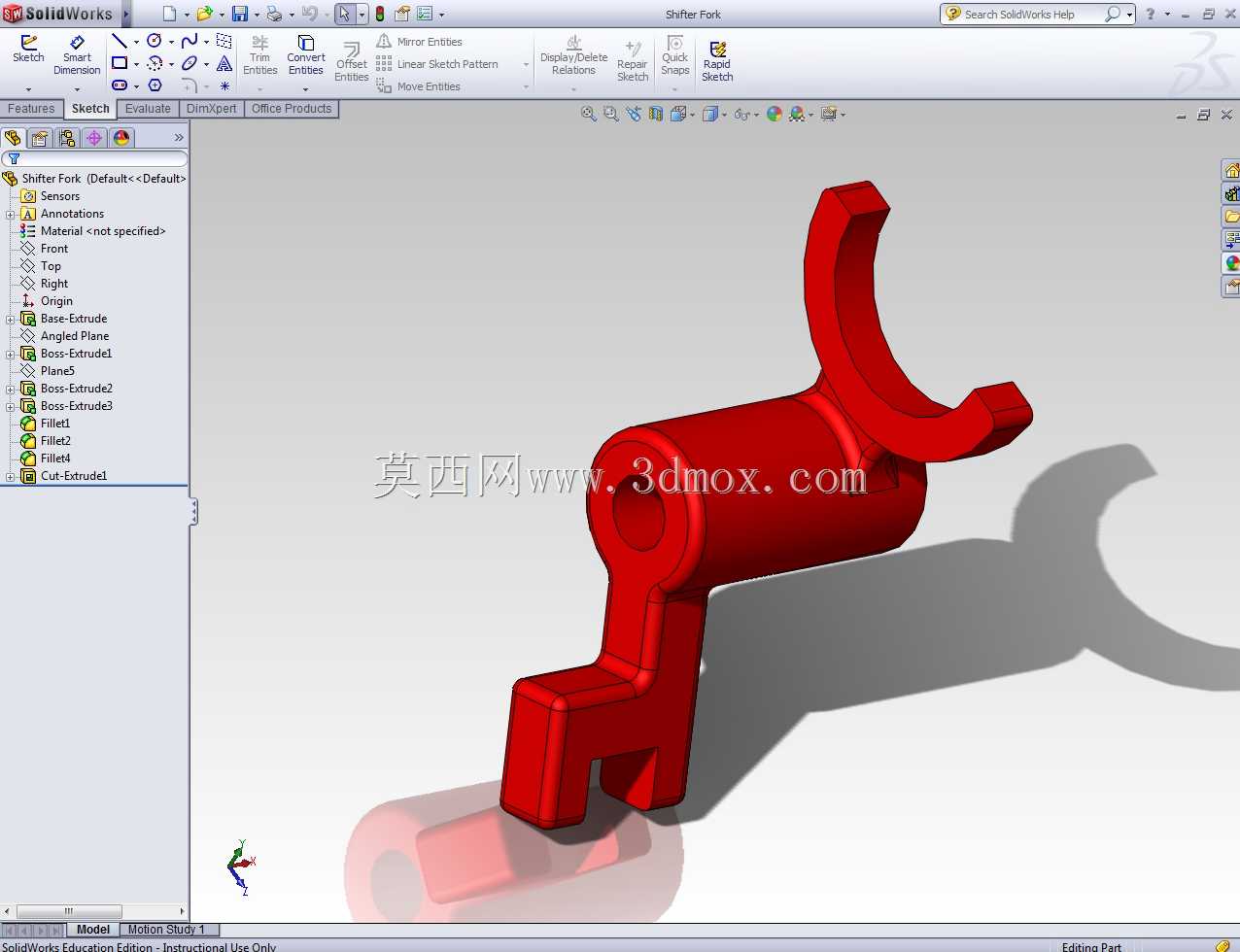

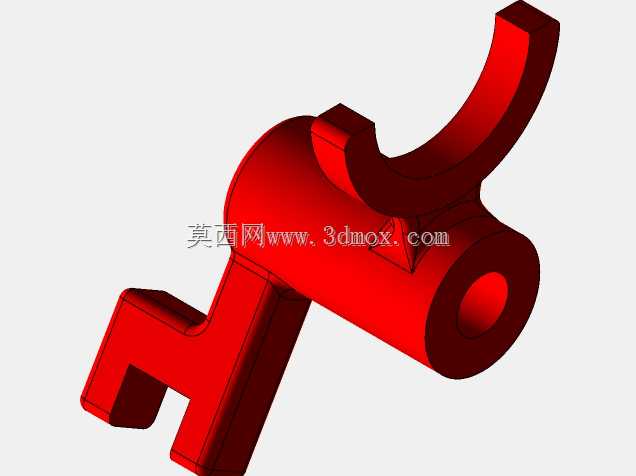

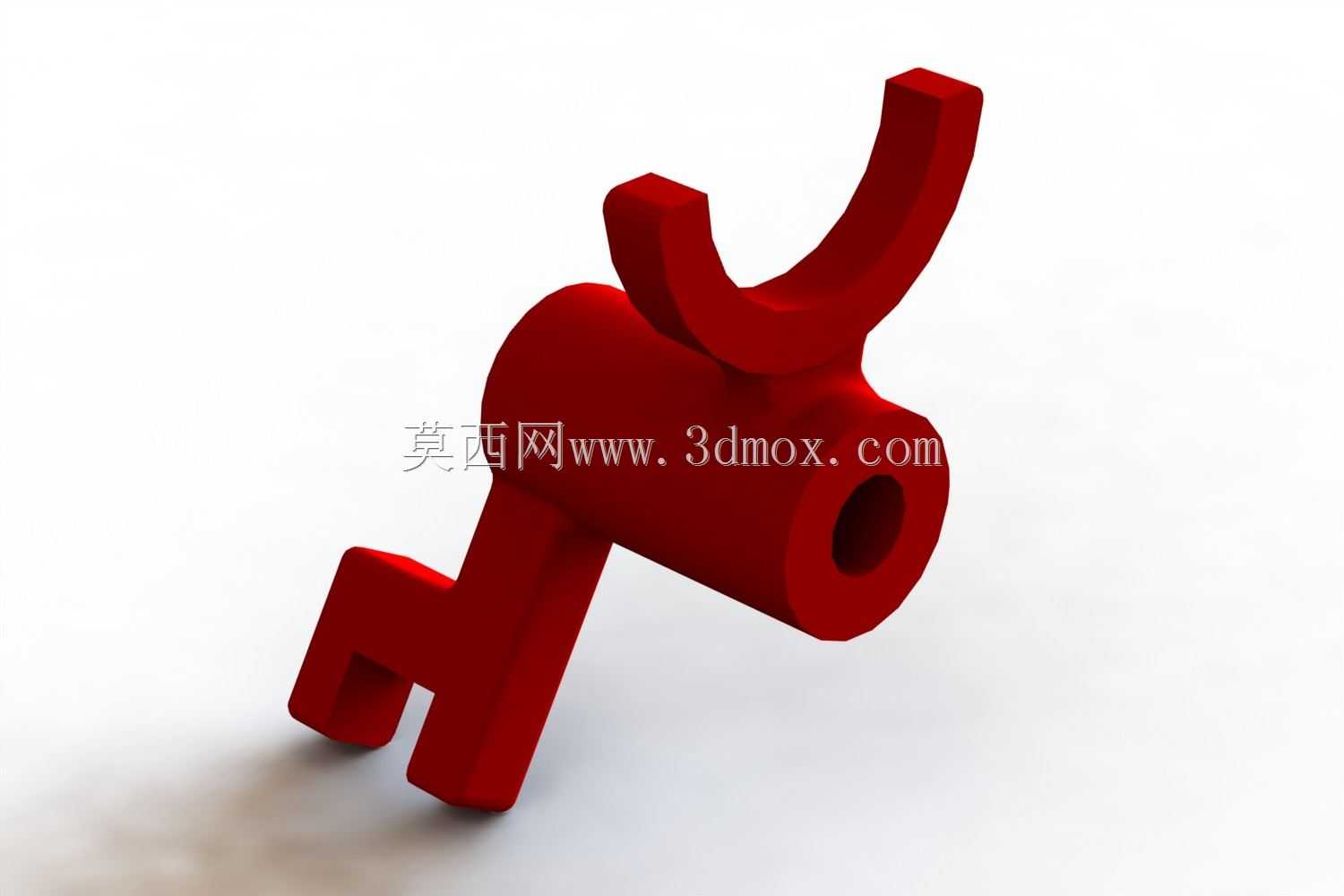

　　在手动变速器的换挡执行机构中，换挡拨叉是直接推动同步器齿套完成档位切换的核心受力零件，其结构合理性直接决定换挡手感、档位啮合精度与机构使用寿命。这款拨叉采用一体式铸钢成型结构，上部为半圆弧叉爪结构，工作时叉爪内侧卡接在同步器齿套的环形卡槽内，下部带通孔的柱状安装端用于套装在变速器内部的换挡导轴上，下端的叉脚结构则与换挡摇臂的驱动端配合，接收换挡操纵机构传递的横向推力。从实际装车工况来看，拨叉工作时需要承受换挡过程中来自同步器的轴向反力，同时在齿套滑动过程中叉爪端面会持续承受滑动摩擦，因此设计时叉爪的圆弧内径严格匹配同步器齿套卡槽的外径，配合间隙控制在0.1-0.2mm区间，既避免间隙过大导致换挡时齿套晃动打齿，

　　也防止间隙过小造成滑动卡滞、换挡阻力过大。安装端的内孔与换挡导轴采用间隙配合，表面粗糙度要求达到Ra1.6，保证拨叉在导轴上滑动顺畅无卡顿，同时内孔与叉爪圆弧的同轴度公差控制在0.05mm以内，避免拨叉滑动时出现偏斜，导致齿套啮合不到位出现脱档风险。从结构设计逻辑来看，这款拨叉的叉爪厚度根据对应档位的传递扭矩设定，低速档对应的拨叉叉爪厚度更大，可承受更大的换挡推力，叉爪与主体连接位置做了圆弧过渡处理，避免应力集中导致长期受力后出现断裂，主体部分的截面采用变厚度设计，在保证结构强度的前提下尽可能降低零件重量，减少换挡操纵时的运动惯量，提升换挡响应速度。安装边界方面，拨叉在导轴上的滑动行程根据对应档位同步器的啮合行程设定，

　　极限位置处设置有对应的限位结构，防止拨叉推动齿套超出行程造成齿轮撞击，下端叉脚的开口尺寸与换挡摇臂的驱动销直径匹配，配合间隙控制在合理范围，避免换挡过程中出现旷量导致的挡位虚位。在实际装配场景中，这类拨叉多用于横置前驱手动变速器的一二档或三四档换挡机构，工作环境处于变速器齿轮油浸泡环境中，因此零件表面不需要额外做防锈处理，仅需要去除加工毛刺、飞边即可，叉爪与齿套接触的端面可根据需求做表面淬火处理，提升表面硬度与耐磨性能，延长零件使用寿命。
