斜撑式直角安装固定支撑托架结构

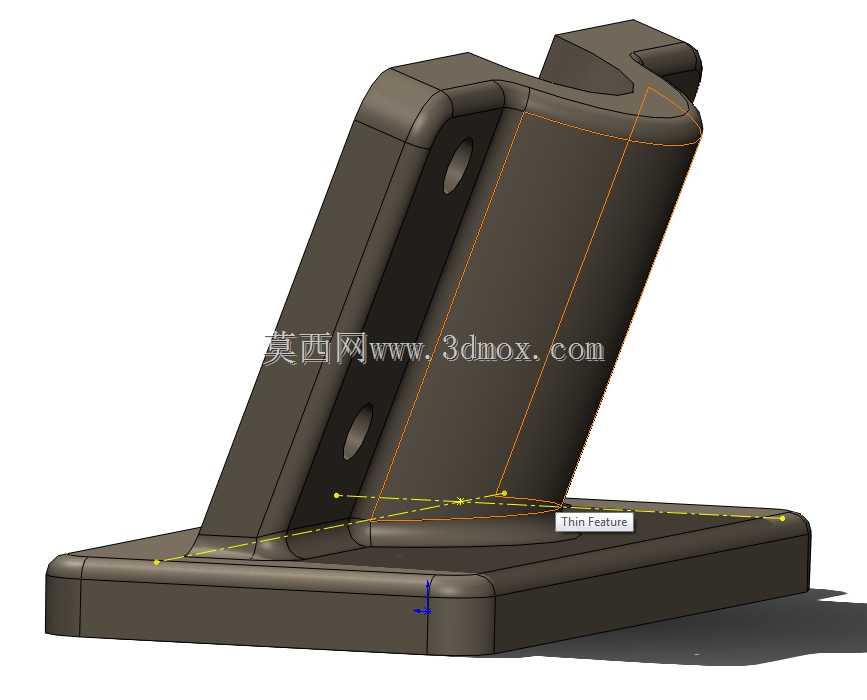

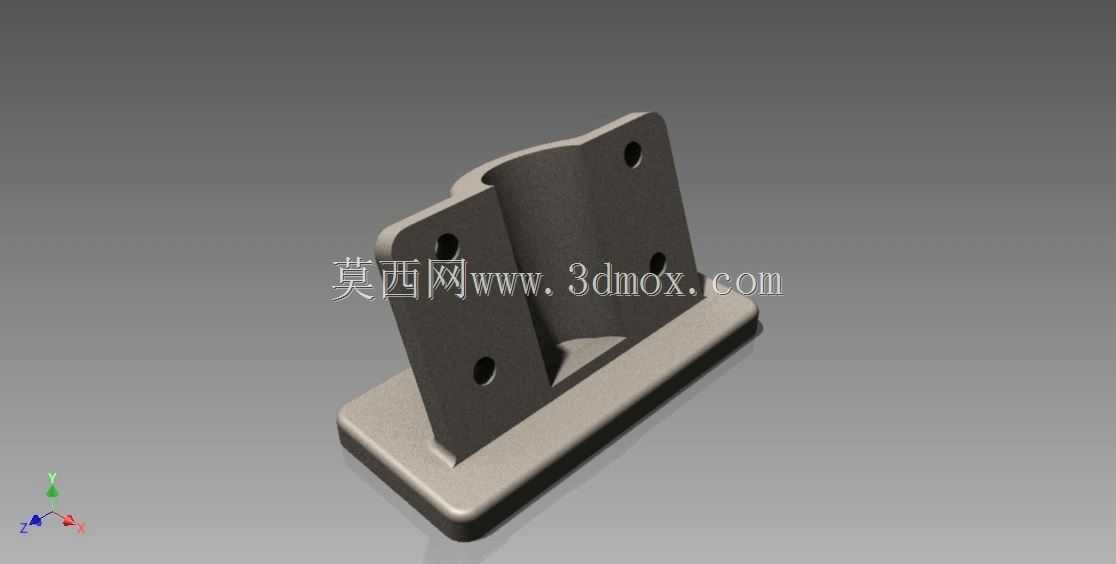

　　这类斜撑式直角固定托架，多应用在轻型设备侧边辅件安装、工装台侧挂组件定位、小型输送线侧挡导向件固定这类场景中，日常作业里常用来承担垂直方向的静载支撑，同时抵消侧挂部件带来的倾覆力矩，避免安装点受交变载荷出现松动变形。从结构设计逻辑来看，底部采用方形平板作为安装基准面，四个边角做了圆弧过渡处理，既可以避免安装时锐边划伤操作人员，也能减少应力集中在边角位置引发的底座开裂问题，底座平面预留的安装区域可适配常规内六角螺栓穿过，能直接固定在型材台面、钢板机架或者预制的安装基板上，安装时只要保证底座平面与安装基面完全贴合，就能保证支撑的垂直度符合使用要求。垂直方向的立板与底座之间采用一体化斜撑筋过渡，斜撑的厚度与立板保持一致，

　　通过薄壁加强的结构形式，在不额外增加整体重量的前提下，大幅提升立板的抗弯折能力，立板上预留的两个沉头安装孔，可用来固定需要侧装的功能部件，比如小型传感器支架、管线固定卡扣、轻型操作面板挂座这类负载不大的组件，沉孔设计可以让螺栓安装后头部不突出立板表面，避免和被固定部件产生安装干涉。立板顶部的钩状限位结构，是针对需要快速挂装的部件设计的，安装时可以先将部件挂在顶部钩槽内完成预定位，再拧紧立板上的固定螺栓，能有效减少单人安装时的对位难度，尤其是在高空或者狭小安装空间内作业时，这种预挂结构能大幅降低安装对位的时间成本。整体结构的壁厚设计均匀，所有转角位置都做了等半径圆角处理，不管是采用机加工还是注塑、铸造成型工艺，

　　都能避免壁厚不均导致的成型缺陷，安装边界上，底座的长宽尺寸适配常规的型材间距，不需要额外扩孔或者加装转接板就能直接安装，立板的高度设计也兼顾了常见侧装部件的安装高度需求，不会因为支撑过高引发整体晃动，也不会因为高度不足导致被固定部件和基面发生碰撞。实际选型使用时，需要注意该托架的承载上限，因为斜撑结构主要抵消的是垂直于立板方向的载荷，对于平行于立板方向的剪切载荷承载能力有限，安装时要尽量让载荷方向垂直作用在立板平面上，才能最大化发挥结构的支撑性能，日常维护中只需要定期检查底座和立板连接位置的螺栓松紧度，就能保证长期使用的结构稳定性。
