手动压紧式螺栓垫圈夹持固定夹具

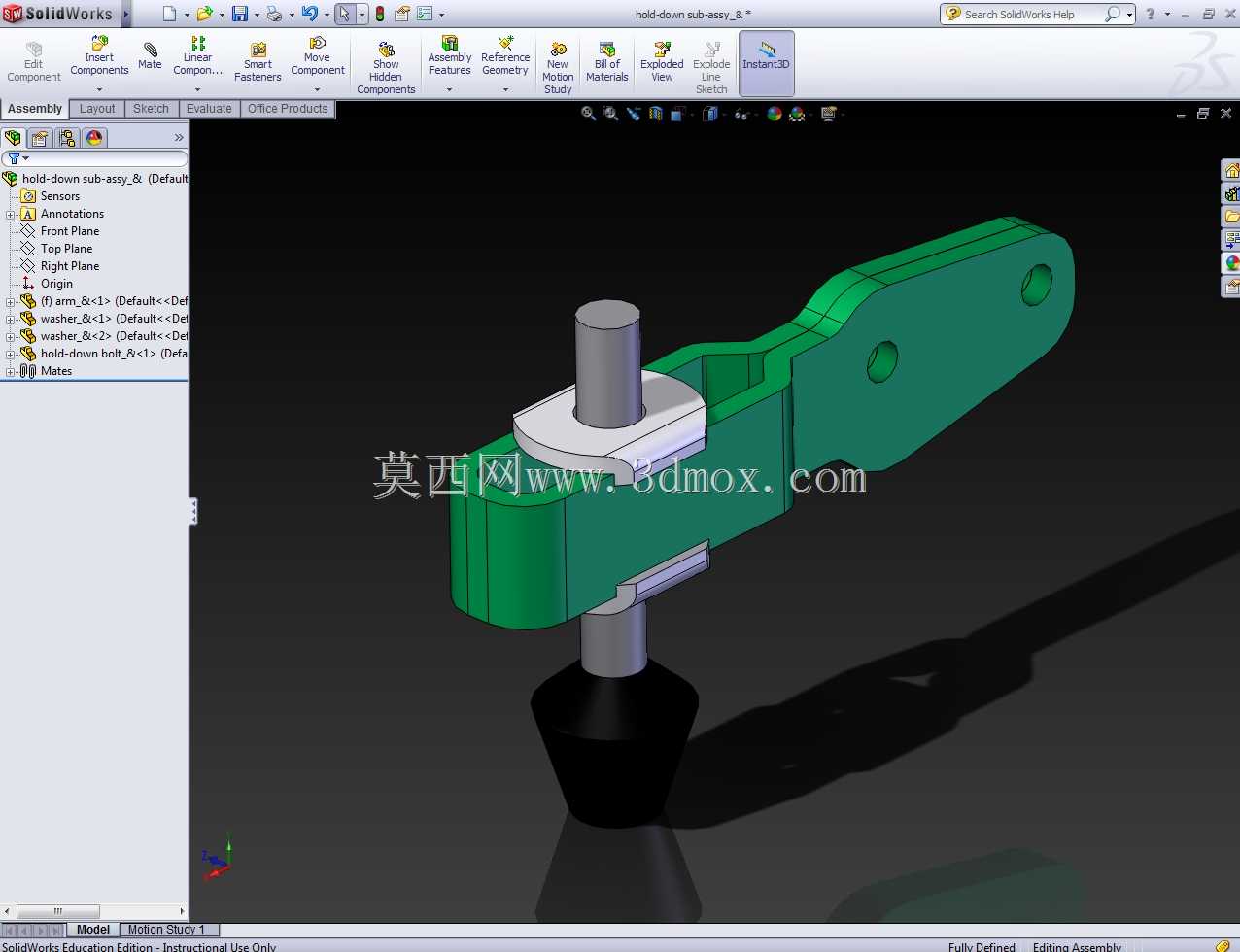

　　在机械装配、零部件检修以及小批量工件装夹作业场景里，经常会遇到需要临时固定螺栓与配套垫圈的工况，比如设备拆装过程中对拆下的紧固件做定位、小型工装调试时对螺栓组件做预压紧，或是钳工配钻作业时固定带垫圈的螺栓避免移位，这类场景如果没有专用的夹持工具，很容易出现垫圈错位、螺栓偏斜的问题，既影响装配精度，也会拖慢作业节奏。这款固定夹具的设计完全围绕这类实际工况展开，整体采用杠杆式压紧结构，主体的绿色长臂是操作施力端，通过杠杆放大手部施加的压力，不需要额外的动力源，手动操作就能完成锁紧，适配没有气源、电源的野外检修或者零散工位作业需求。夹具的核心压紧端采用锥头压块设计，压合时锥面可以自动适配不同规格螺栓的头部端面，

　　不会因为螺栓头部尺寸的微小差异出现压偏、打滑的情况，中间的限位槽刚好可以卡住螺栓杆部，配套的垫圈可以直接放置在压块与夹具基体的贴合面之间，压合时垫圈不会发生径向窜动，能保证螺栓与垫圈的同轴度。从安装边界来看，夹具长臂上预留了两个通孔，既可以通过螺栓将整个夹具固定在工作台面、工装基板上作为固定式压紧工位使用，也可以不做固定，作为手持夹具应对临时的装夹需求，整体结构没有复杂的传动部件，所有活动部位的配合间隙都控制在0.1mm以内，长期使用也不会出现松旷导致的压合偏移。设计过程中特意将压头与主体做了分体式设计，压头属于易损耗部件，长期压合出现磨损后可以单独更换，不需要整体报废夹具，降低了使用成本；长臂的握持位置做了圆弧过渡处理，

　　手动施压时不会硌手，连续作业的疲劳度更低。不同于大型液压、气动压紧设备，这款夹具的结构非常紧凑，整体占用的安装空间很小，哪怕是狭窄的设备检修空间里也能灵活使用，针对M4到M12区间的常用外六角螺栓、内六角螺栓都能适配，对应的平垫圈、弹垫圈都可以稳定夹持，在小批量零件组装、学生金工实习、设备售后维保等场景下都能发挥作用，不需要复杂的调试，拿到手就可以直接操作，对使用人员的技能要求很低。
