双筒立式带安装底座支撑连接构件

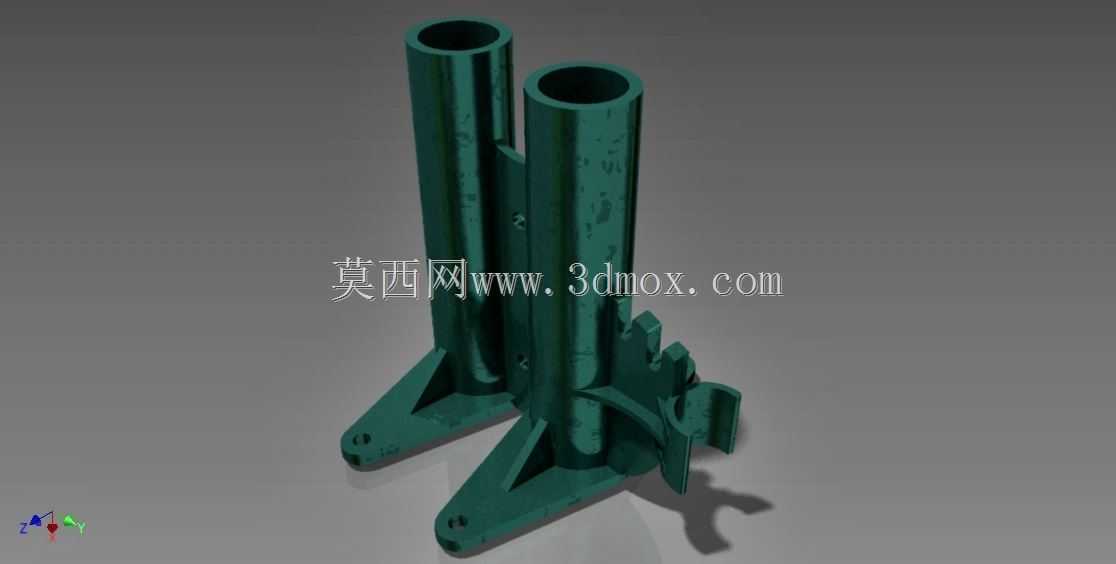

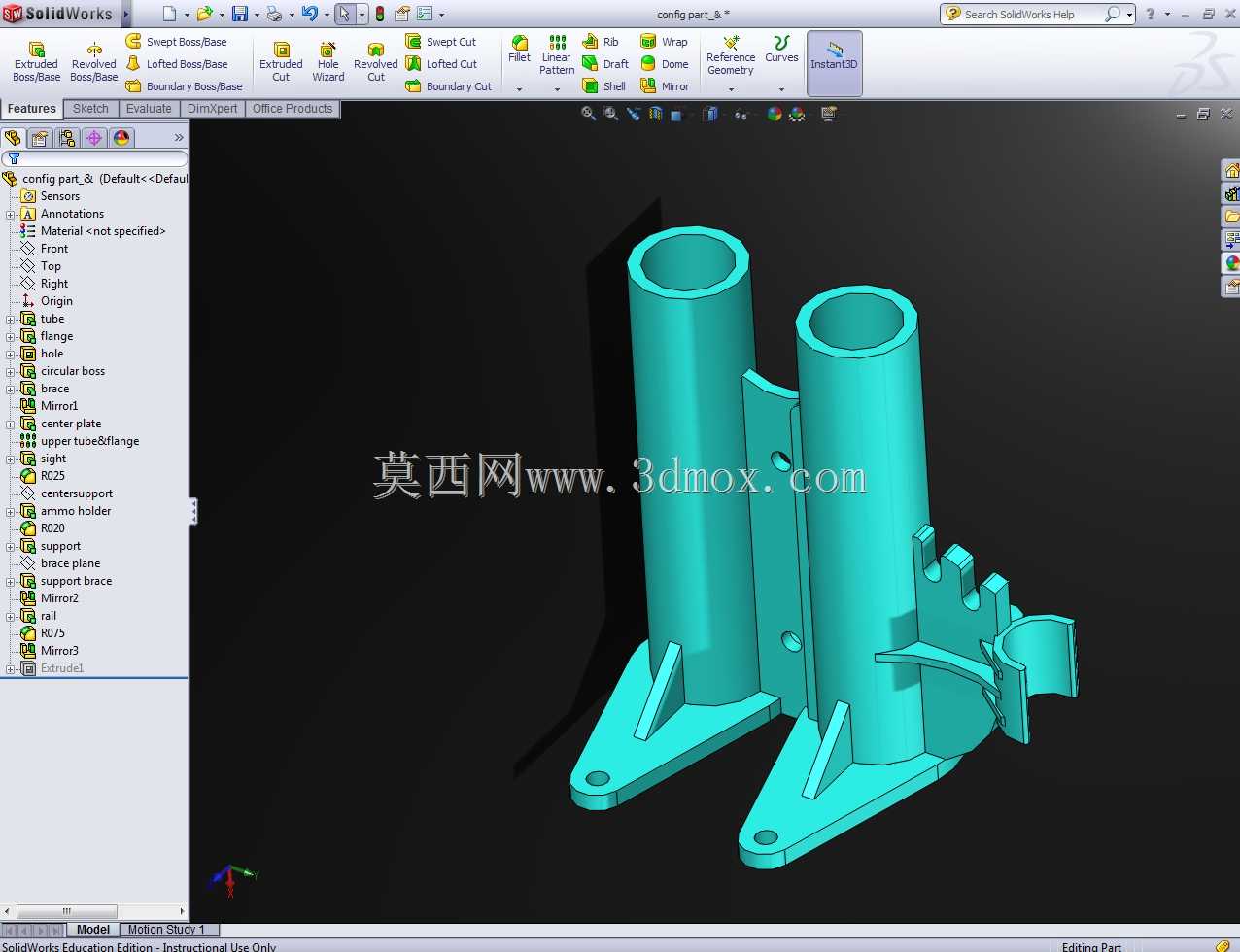

　　该构件属于机械系统中的支撑连接类零部件，主要应用于需要并行布设两组管状杆件的设备场景，常见于轻工输送设备侧边导向组件、小型农用机具机架连接段、户外设施管线固定支架等工况，承担管件定位、侧向载荷传递、相邻部件衔接的核心作用。从结构设计来看，主体采用两个平行布置的等径直筒作为核心容纳空间，筒体内壁预留均匀装配间隙，可适配对应外径的圆管杆件插入，筒壁与底座衔接处设置三角形加强筋，筋板厚度与筒壁保持一致，避免载荷集中导致的根部开裂问题，能够承受垂直方向的静载荷以及小幅侧向冲击载荷。两个筒体之间设置竖向连接立板，立板上预留定位销孔，可在装配时穿入定位销实现构件与预装基面的快速对位，防止安装过程中出现位置偏移。底座部分采用分体式三角安装板设计，

　　每块安装板上开设一个圆形安装过孔，孔位周边做沉台处理，安装时螺栓头部可沉入沉台内，避免突出的螺栓头与周边运动部件发生干涉，两个安装板的间距经过匹配校核，保证安装后构件整体的支撑稳定性，不会因单侧受力出现翘曲变形。构件侧方延伸出带半圆弧卡口的连接耳，卡口弧度与配套小直径杆件外径完全匹配，可用于固定辅助管线或者联动拨杆，耳片与主体衔接处做圆弧过渡，减少应力集中风险。设计过程中优先考虑了装配便捷性，所有棱角位置均做R2-R3的圆角处理，既避免加工过程中出现锐边划伤操作人员，也能降低热处理环节的应力开裂概率。安装边界方面，构件整体底部安装面为平面，可直接贴合在金属机架的安装平面上，不需要额外加工适配垫块，两个主筒体的中心距经过严格公差控制，

　　保证插入的两根杆件保持平行度要求，不会出现杆件倾斜导致的运动卡滞问题，侧方连接耳的位置与主筒体保持固定高差，可满足相邻辅助部件的安装高度要求，整体结构没有冗余设计，在满足结构强度的前提下尽可能控制了构件自重，适合批量加工应用。
