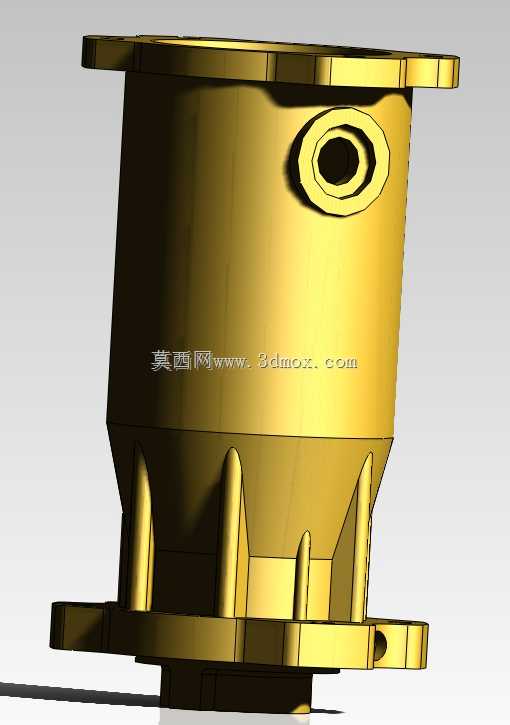

带侧孔加强筋的法兰连接金属外壳结构

　　这类带双侧法兰与侧部接口的壳体结构，常见于中小型动力传输、流体输送类设备的外部防护与接口集成场景，比如小型泵组的传动端防护、齿轮传动单元的外部包覆、或是低压流体管路的中转连接壳体，既承担内部组件的防护作用，也需要兼顾各接口的安装定位精度，避免运行过程中出现连接错位、密封失效的问题。从结构设计逻辑来看，上下两端的法兰盘均采用均匀分布的螺栓孔设计，上端法兰用于对接设备上部的端盖或是动力输入组件，下端法兰则用于固定在设备基座或是下级传动单元上，法兰端面的平面度在建模时需要预留足够的加工余量参考，保证安装后结合面的贴合度，避免运行时出现振动松脱。侧部的凸台接口做了加厚处理，接口内孔预留了密封件安装的台阶位，既可以用来安装传感器接头、

　　润滑管路，也可以作为流体介质的进出通道，凸台与壳体主体的衔接处做了圆弧过渡，避免应力集中导致的壳体开裂，尤其是在设备运行存在振动的工况下，过渡圆弧的曲率选择直接影响壳体的疲劳寿命。壳体下部的周向加强筋沿着锥面均匀分布，从下端法兰面一直延伸到壳体直段与锥段的衔接位置，这部分设计主要是为了在不额外增加壳体整体壁厚的前提下，提升壳体的结构刚性，降低设备运行时的壳体共振概率，同时也能减少铸造或是机加工过程中的壳体变形。建模过程中需要重点关注各安装面的位置公差，上下法兰的同轴度、侧孔轴线与壳体主轴线的垂直度、加强筋的分布均匀度都需要在参数化设计时做好约束，避免后续装配时出现干涉。这类壳体的安装边界需要结合配套组件的尺寸确定，

　　上端法兰的螺栓孔分布圆直径要匹配上部对接件的安装尺寸，下端法兰的安装孔位要对应基座的固定孔位置，侧部接口的伸出长度要预留足够的管路或是接头安装空间，避免和周边其他组件产生位置冲突。壳体的锥段过渡设计一方面是为了适配内部不同直径的组件安装空间，另一方面也能减少壳体整体的材料用量，在满足结构强度要求的前提下控制整体重量，对于需要移动或是频繁拆装的设备来说，重量控制也是设计时需要考量的重要指标。
