医用气源调节终端装置结构设计

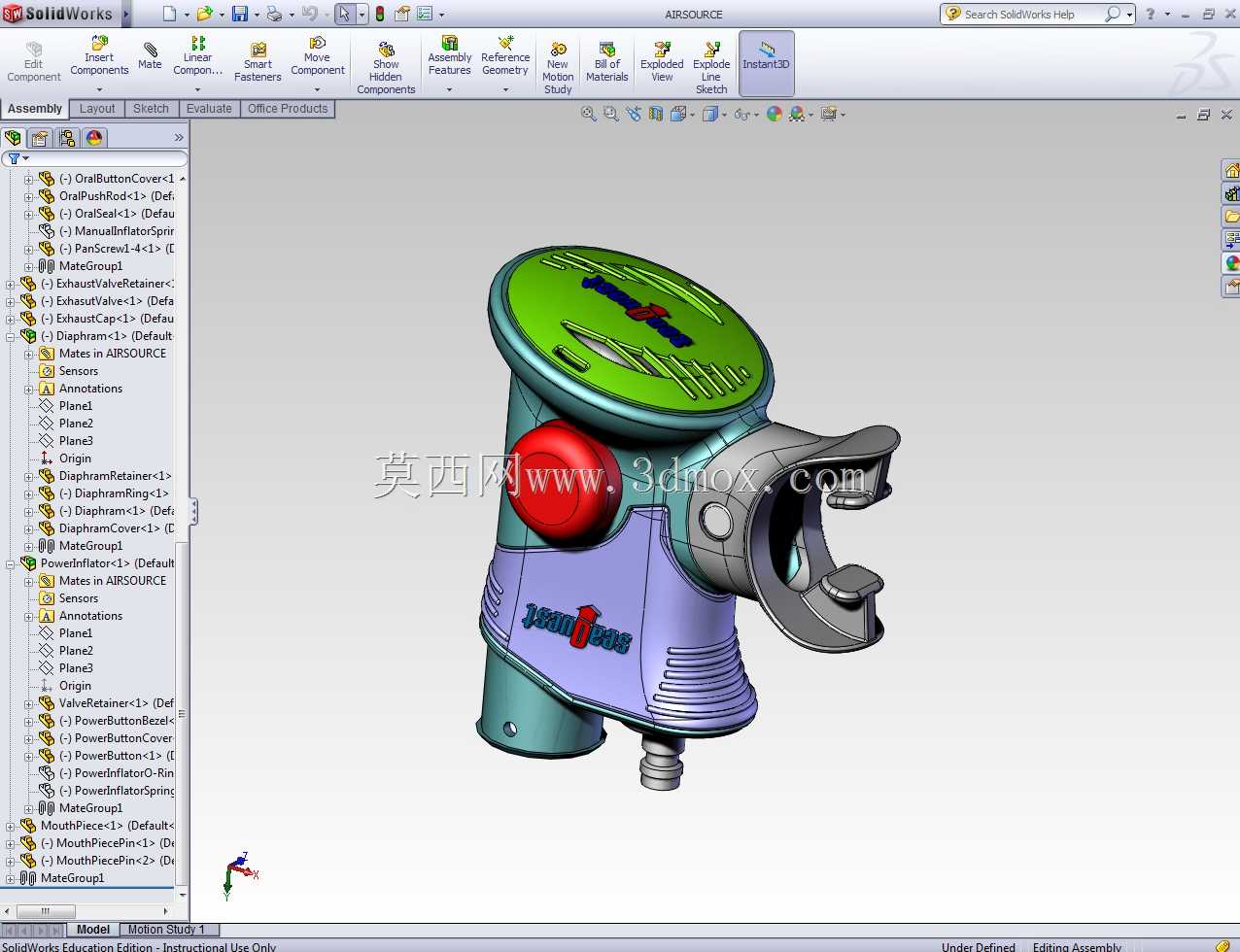

　　这款气源装置的结构设计，最初是针对医用集中供气系统的病房终端场景做的适配，日常在医院病房的设备带、吊塔供气端口上，这类部件是直接对接医护人员操作的核心气路节点，需要同时兼顾快速插拔、压力调节、通断控制的多重功能，不能出现操作卡滞、漏气泄压的问题。从结构拆分来看，装置主体采用上下分舱的布局，下部是气路接入的基座，预留了标准外螺纹进气接口，能够直接和设备带内部的供气硬管做密封连接，基座外壁做了环形的加强筋结构，既可以提升注塑壳体的结构强度，也能在安装拧动的时候提供足够的摩擦力，不需要额外设计夹持平面就能完成装配。上部的端盖区域集成了状态标识与操作按键，醒目的红色按钮是应急通断按键，按压行程控制在3mm左右，按压力度设置在15N上下，

　　既可以避免日常误触，也能在需要快速断气的时候单手完成操作，端盖表面的凹槽标识是对应不同气体类型的色标预留位，生产时可以根据氧气、负压、压缩空气的不同供气类型替换标识片，不需要重新开模制作壳体。侧面的快插接头结构做了自适应卡扣设计，接头插入时内部的弹性卡爪会自动卡紧接头外壁的环形槽，密封胶圈采用径向密封的结构，插拔寿命可以满足万次以上的使用需求，拔出时只需要按压接头外圈的滑套就能解锁，操作全程不需要额外工具。整个装置的外形控制在握持舒适的尺寸范围内，最大外径不超过80mm，突出设备带安装面的高度控制在65mm，不会因为突出过多造成磕碰，安装时只需要在设备带面板开直径50mm的安装孔，从背面用锁紧螺母就能完成固定，不需要复杂的安装工装。

　　内部的气路流道做了圆弧过渡处理，没有直角转角的结构，能够降低气体流动时的阻力，也避免了流道内部积尘积水的问题，调压膜片设置在上下壳体的衔接位置，通过端盖的预紧压力控制膜片的初始形变，能够稳定输出设定压力范围内的气体，当输入端压力出现波动时，膜片会自动调整通流截面的大小，保证输出端的压力波动控制在允许范围内。壳体的边角全部做了R3以上的圆角处理，没有尖锐的棱角，避免医护人员操作时剐蹭受伤，表面采用哑光磨砂的处理工艺，不会在日常清洁消毒时残留水渍污渍，也能减少光线反射对医护人员视线的干扰。
