带加强筋多安装位圆角连接支座结构

项目分类:通用机械零部件 发布时间:2022-02-05 ID:547302

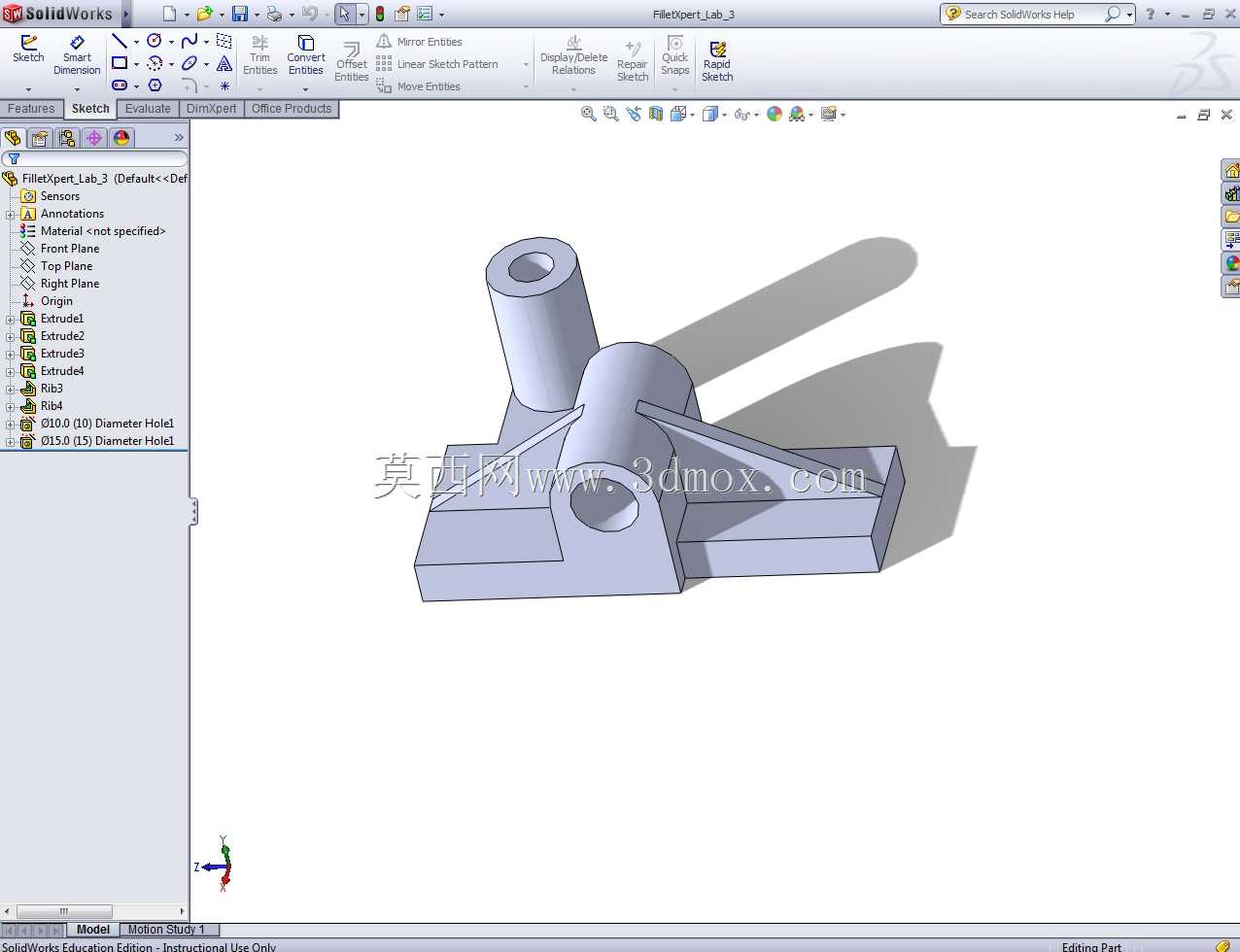

  • 带加强筋多安装位圆角连接支座结构
  • 带加强筋多安装位圆角连接支座结构

  这类带圆角过渡的多向连接支座,常见于小型自动化输送线的侧边支撑、轻工设备的机架接驳点位,也可作为非标工装台的辅助连接构件使用,核心作用是实现垂直方向立柱与水平方向安装板的刚性衔接,同时通过圆角过渡降低应力集中风险,避免设备长期运行过程中连接位置出现疲劳开裂的问题。从结构设计逻辑来看,垂直设置的带孔圆柱段用于穿装导向轴或者紧固螺杆,可实现上下方向的位置微调或者与上方杆件的套接固定,底部两个对称的水平安装板预留了沉孔位,能够通过螺栓直接固定在型材机架或者设备安装基板上,不需要额外加工转接板,减少装配环节的零件数量。中间的连接筒体是整个构件的受力核心,三个方向延伸的加强筋分别连接垂直立柱、两侧水平安装板,筋板的厚度根据常规受力工况设置,

  既不会因为过厚导致材料浪费、整体重量偏大,也不会因为厚度不足在承受侧向载荷时出现形变。所有棱边位置都做了等半径圆角处理,一方面是消除加工过程中产生的锐边,避免装配人员操作时被划伤,另一方面是优化应力传递路径,让垂直方向的载荷能够顺着圆角平滑传递到两侧的安装板上,不会在直角衔接位置出现应力突变。在安装边界方面,垂直圆柱的外径与配套导向轴的内径采用间隙配合公差,安装板上的孔位间距符合常规工业铝型材的槽距标准,不需要额外定制安装基座,直接替换现有同规格支座即可完成装配。整个构件的外形没有复杂的曲面特征,所有特征都可以通过常规的拉伸、切除、圆角命令完成建模,加工环节无论是采用机加工还是3D打印试制,都能快速实现成品制作,

  适合小批量非标设备的快速搭建需求。在实际选型使用时,需要注意垂直方向的载荷不能超过构件的抗弯极限,侧向受力时要确认加强筋的受力方向与载荷方向匹配,避免筋板承受垂直于板面的弯折力,日常维护时只需要定期检查连接螺栓的紧固状态,不需要额外做润滑或者特殊防护,表面做喷砂氧化处理后即可适应常规车间的潮湿、多粉尘工况。
