四芯圆形插拔式电连接器结构设计

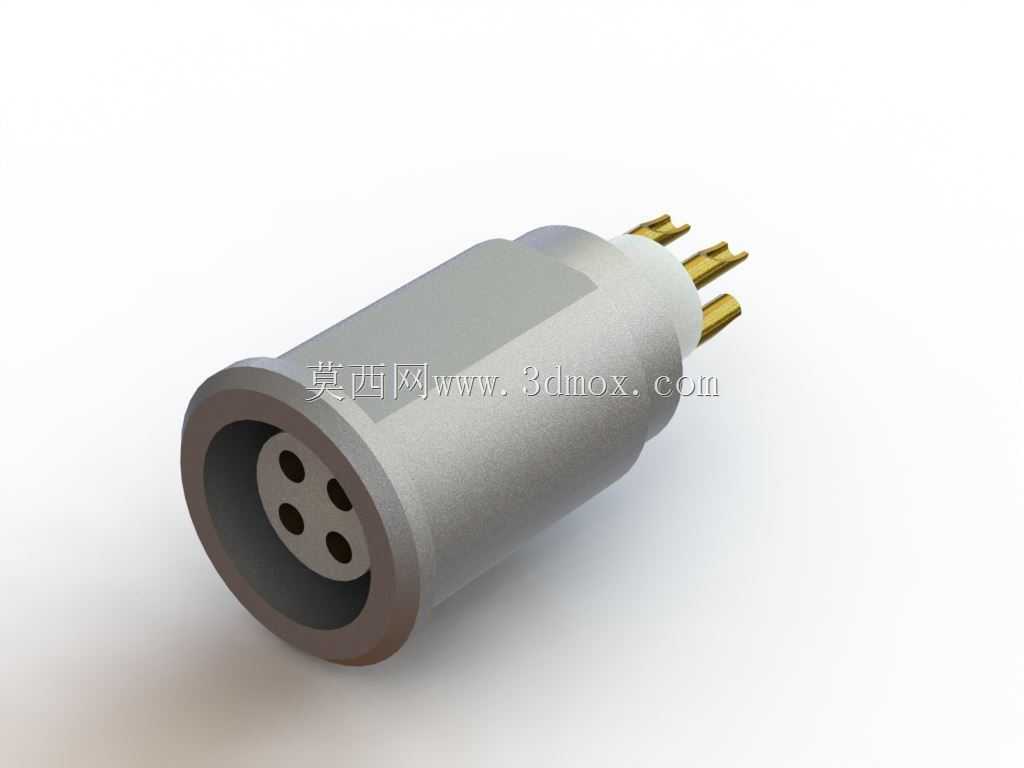

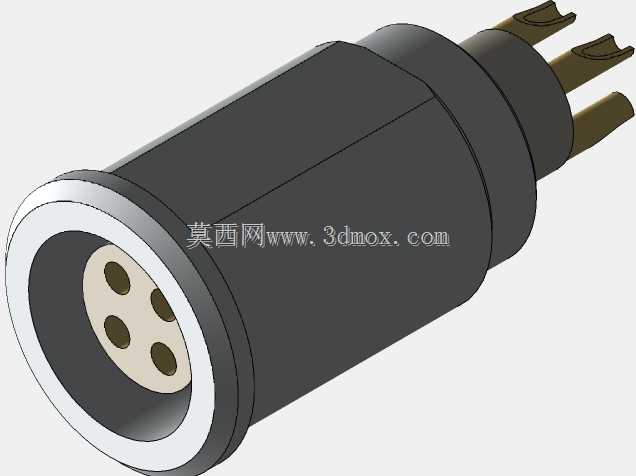

　　这款四芯圆形电连接器，主要面向小空间内的弱电信号、小功率供电的可靠连接场景，常见于医疗检测设备内部模块互联、工业传感信号接线、小型测试仪器的外接探头接驳等工况，这类场景对连接的抗振性、插拔一致性、接触可靠性都有明确要求，不能出现接触瞬断、插合错位的问题。从结构设计来看，整体采用圆柱式外壳构型，外壳做了哑光金属质感的表面处理，既可以在装配时提供足够的握持摩擦力，也能对内部插针形成周向的机械防护，避免外力磕碰导致插针弯折变形。插合端采用内凹式插孔设计，四个接触孔呈圆周均匀排布，孔位做了防呆倒角处理，插合时可以自动导正对位，不会出现错插导致的针脚短路问题，插孔边缘的加厚凸台结构，能在多次插拔后仍然保持孔位的尺寸精度，

　　避免长期使用后孔位磨损导致接触电阻升高。尾部伸出的四个镀金插针，长度做了统一的公差管控，插针根部做了台阶式固定结构，和内部绝缘基座压合为一体，能承受规定范围内的插拔轴向力，不会出现插针后退、松动的问题，插针表面的镀金层可以降低接触电阻，同时提升抗氧化能力，适合长期在常规工业环境下使用。安装边界方面，整体外径适配常规的面板开孔尺寸，圆柱外壳的轴向长度预留了足够的接线空间，尾部可以兼容焊接式接线，不需要额外占用过多的设备内部走线空间，插合后的配合间隙控制在合理范围，既能保证插拔顺畅，也能减少日常使用中粉尘进入接触腔的概率。设计过程中优先考虑了接触可靠性，绝缘基座采用耐温绝缘材质，将四个插针完全隔离，

　　避免相邻针脚之间的爬电距离不足引发的绝缘问题，外壳的壁厚经过校核，在满足轻量化要求的同时，能承受常规的装配挤压力，不会出现壳体变形卡滞的问题。这类连接器在实际选型时，需要匹配对应的插头端插针尺寸，保证插合后的接触压力处于合理区间，压力过小容易出现接触不良，压力过大则会提升插拔力，加速接触件的磨损，这款结构的插拔力经过调校，既可以保证连接后不会因为设备运行的轻微振动出现松脱，也能让操作人员徒手完成插拔操作，不需要额外的辅助工具。
