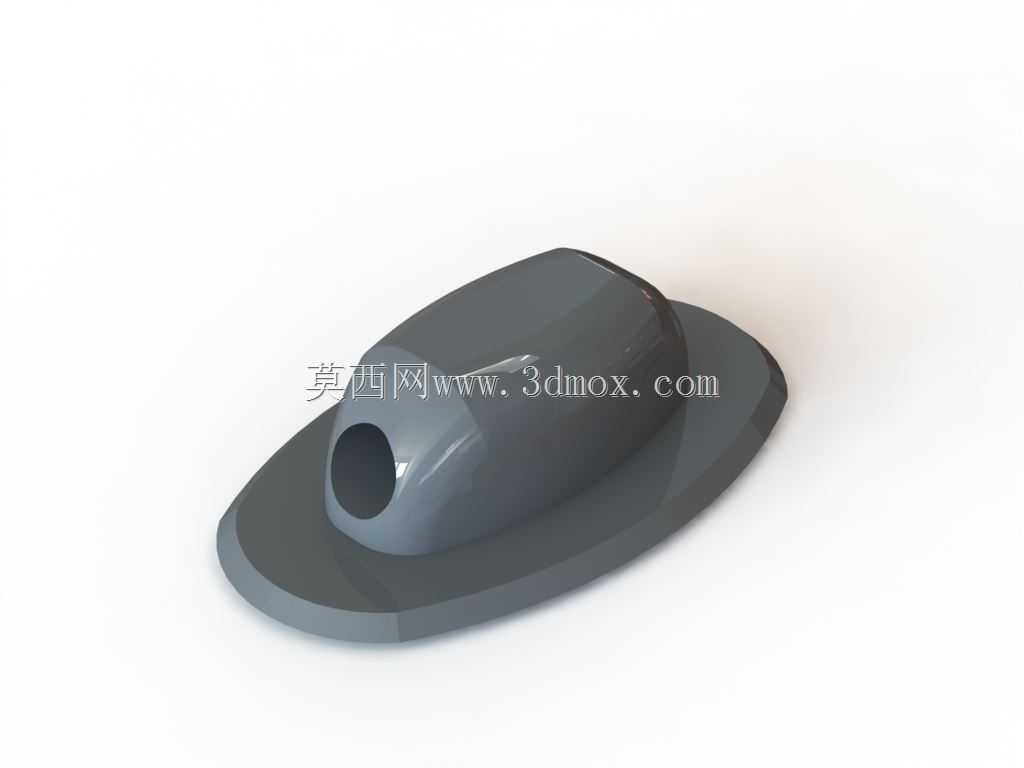

带法兰底座侧孔式间隔支撑结构件

　　这类带法兰底座的侧孔间隔支撑件，在各类机电设备、工装夹具、自动化输送线的装配环节中应用十分广泛，主要用于两块装配板之间的间距保持、部件支撑以及侧向走线或穿杆定位场景，能有效避免装配部件直接贴合造成的磨损、散热不畅或是装配间隙不足的问题。从结构设计来看，整体采用椭圆法兰底座加弧形隆起主体的构型，法兰底座做了薄边过渡处理，安装时可以完全贴合装配基面，不会出现边缘翘曲导致的支撑不稳问题，底座的椭圆轮廓相比圆形法兰，在狭窄安装空间内更易调整安装角度，也能减少对周边装配部件的空间占用。主体部分的弧形隆起设计并非单纯的外观考量，隆起的内腔可以为穿过侧孔的杆件、管线提供足够的避让空间，同时弧形的外壁结构能有效分散支撑时的纵向载荷，

　　避免直角结构处出现应力集中导致的部件断裂问题，侧部开设的通孔为等径直孔，孔口做了微小的倒角处理，既可以穿装定位销、连接杆件实现相邻部件的联动定位，也可以供设备内部的细小线缆穿过，对线缆起到防护作用，避免线缆被装配板的锐边割破绝缘层。在实际选型使用时，需要重点关注法兰底座的长轴与短轴尺寸，确认安装基面的预留空间能够完全容纳底座，避免底座边缘超出安装位导致固定不稳；侧孔的内径尺寸需要与穿装的杆件、线缆外径匹配，间隙控制在0.1-0.2mm区间即可，间隙过大会导致定位偏移，间隙过小则会造成穿装困难甚至刮伤杆件或线缆表面。主体的隆起高度直接决定了两块装配板之间的间隔距离，选型时要根据实际需要的装配间隙确认高度参数，

　　避免间隔过大导致部件连接松动，或是间隔过小无法满足散热、部件避让的需求。建模过程中，法兰底座与隆起主体的衔接处做了连续的圆角过渡，没有尖锐的棱角，既可以降低注塑或是机加工过程中的应力开裂风险，也能避免装配时划伤操作人员。这类间隔件的材质通常根据使用场景选择，常规工况下采用尼龙或是ABS材质即可满足绝缘、轻量化的需求，有高强度支撑需求的场景则可以选用铝合金或是不锈钢材质，对应的壁厚也需要根据载荷大小做对应调整，确保长期承重下不会出现形变塌陷。
