嵌入式蘑菇头导光结构件设计

　　这款导光结构件主要面向设备面板状态指示、小型照明模组的光传导场景，常见于工控操作台、小型设备信号提示区、低压电控柜面板等需要将内置光源光线均匀导出至设备外表面的安装位置，替代传统外露式灯珠结构，避免光源直接暴露带来的积灰、磕碰损坏问题，同时让出光面更柔和均匀，减少强光直射带来的视觉突兀感。

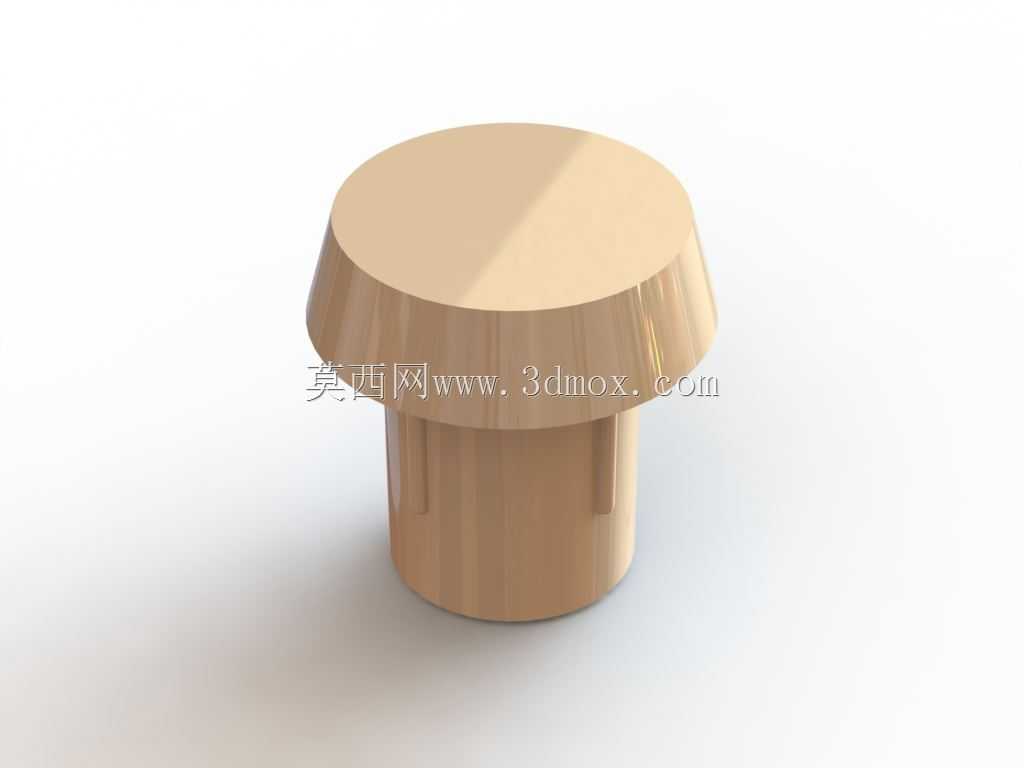

　　从结构设计逻辑来看，整体采用蘑菇头式的外形布局，上部为直径更大的圆盘状出光帽，下部为直径更小的圆柱状安装柱，安装柱侧面设置有对称的止位凸筋，在嵌入面板安装孔时，凸筋可与安装孔内壁形成过盈卡合，无需额外螺丝或粘接即可完成固定，装配效率更高，同时能避免安装后出现轴向窜动。出光帽的下边缘做了小角度的斜切过渡，一方面能在安装时与面板表面形成贴合限位，保证出光面与面板外表面的齐平度，另一方面斜切面可对内部传导的光线形成二次折射，让整个出光帽的发光面亮度更均匀，避免中心亮边缘暗的问题。

　　安装边界方面，下部圆柱安装柱的直径适配常规面板开孔尺寸，安装时仅需在面板上开出对应直径的圆孔，将安装柱从面板外侧压入即可完成装配，出光帽的直径大于安装孔直径，可自然形成轴向限位，无需在面板背面额外加装固定螺母，适合薄板类面板的快速装配。出光帽的厚度经过优化，既保证足够的结构强度，避免日常擦拭、操作时被按压断裂，又能控制光传导过程中的损耗，保证出光亮度满足室内设备的指示需求。

　　材质适配层面，该结构可采用透光性良好的PC或PMMA材料加工，表面可根据需求做磨砂或抛光处理，磨砂面可进一步柔化光线，适合状态指示类场景，抛光面则透光率更高，适合需要较高亮度的局部照明场景。结构上没有复杂的倒扣或薄壁结构，不管是注塑量产还是3D打印打样都能顺利成型，拔模角度设置合理，量产时脱模顺畅，不会出现卡模、顶白等成型缺陷。在实际设备选型中，这类导光件可直接匹配3mm、5mm等常规规格的直插式LED灯珠，灯珠从安装柱的中空或端面位置入射，光线经过柱体传导至上部出光帽，即可实现均匀的面发光效果，无需额外设计导光槽或反光结构，能简化面板内部的结构布局，减少装配工序。
