半球形压制成型模具结构设计

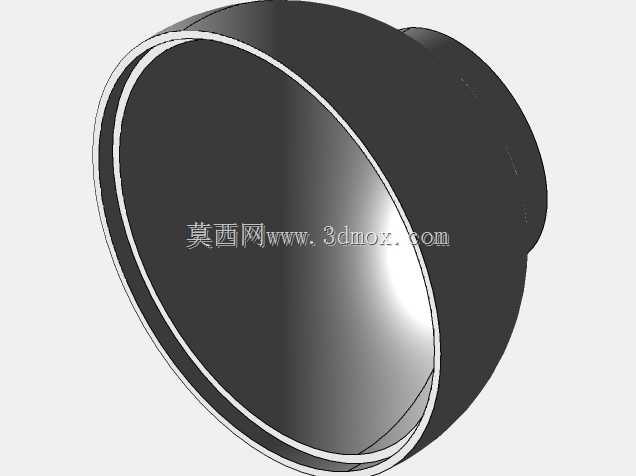

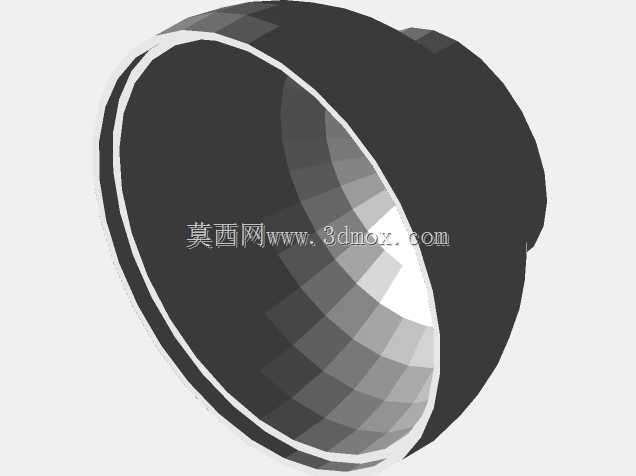

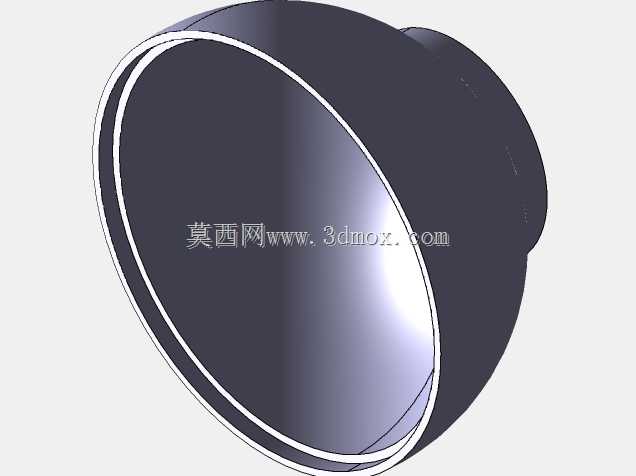

　　这套半球形成型模具主要面向小尺寸球形工件的批量压制作业场景，在日用五金、玩具配件、工艺饰品加工领域应用较多，比如常见的装饰金属半球、雪球类玩具外壳、球形封头类小尺寸冲压件，都可以通过这类模具完成基础成型工序。从实际生产适配性来看，模具的型腔采用整体式半球曲面加工，曲面轮廓度公差控制在0.05mm范围内，合模面的贴合精度直接决定成型工件的飞边厚度，设计时特意将合模止口做了3°的斜度导向，既方便上下模快速对位，也能避免合模过程中出现型腔错位导致的工件壁厚不均问题。

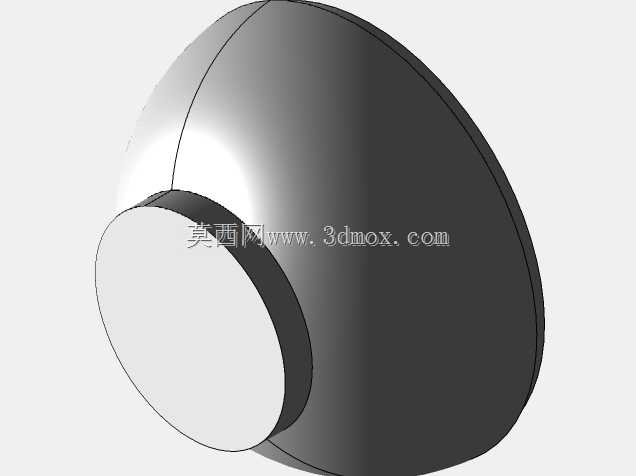

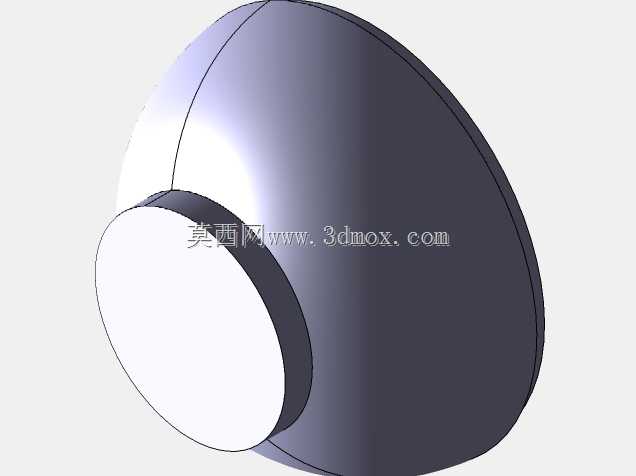

　　在功能特性上，模具的成型腔边缘做了0.2mm的圆角过渡，避免压制过程中应力集中导致的坯料开裂，同时在型腔非成型面预留了排气槽，槽深控制在0.03mm，既能保证压制时型腔内的空气顺利排出，不会在工件表面形成气穴凹坑，也不会让坯料挤入排气槽形成多余飞边。模具的安装边界适配常规100吨以内的开式压力机工作台，上下模柄的同轴度公差按照IT7级精度设计，直接装夹在压力机滑块模柄孔内即可完成定位，不需要额外做复杂的工装适配，换模时间可以控制在15分钟以内，适配中小批量多品种的柔性生产需求。

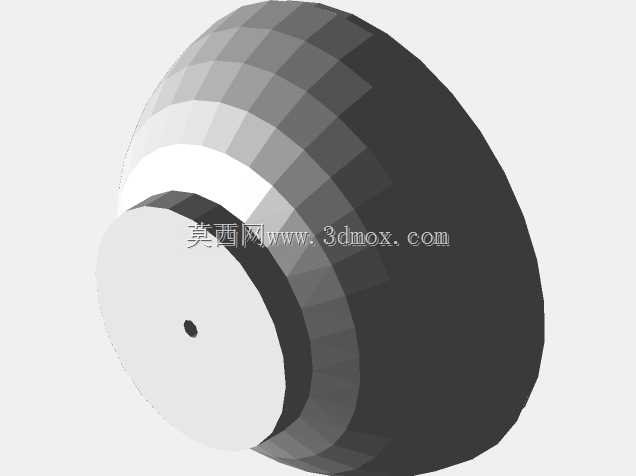

　　设计思路上没有采用复杂的抽芯或者多瓣模结构，针对半球类工件的脱模特性，直接在下模顶出位置预留了顶杆孔，顶杆端面和型腔曲面做随形加工，顶出时不会在工件表面留下明显顶痕，对于壁厚1mm以内的薄料压制也不会出现顶穿变形的问题。模具的壁厚按照压制1mm厚铝板、2mm厚冷板的载荷做强度校核，模腔外部的加强筋采用辐射状排布，既减轻模具整体重量，也能保证反复压制过程中模腔不会出现变形胀大的问题，正常作业工况下模具寿命可以达到10万次以上。日常使用时只需要定期在合模导向面涂抹润滑脂，清理型腔内残留的料屑即可，不需要复杂的维护工序，对于小型加工车间的生产适配性很强，不需要额外配置专用的模具辅机就能完成全流程生产作业。
