带成型模具的玩具车曲面结构设计

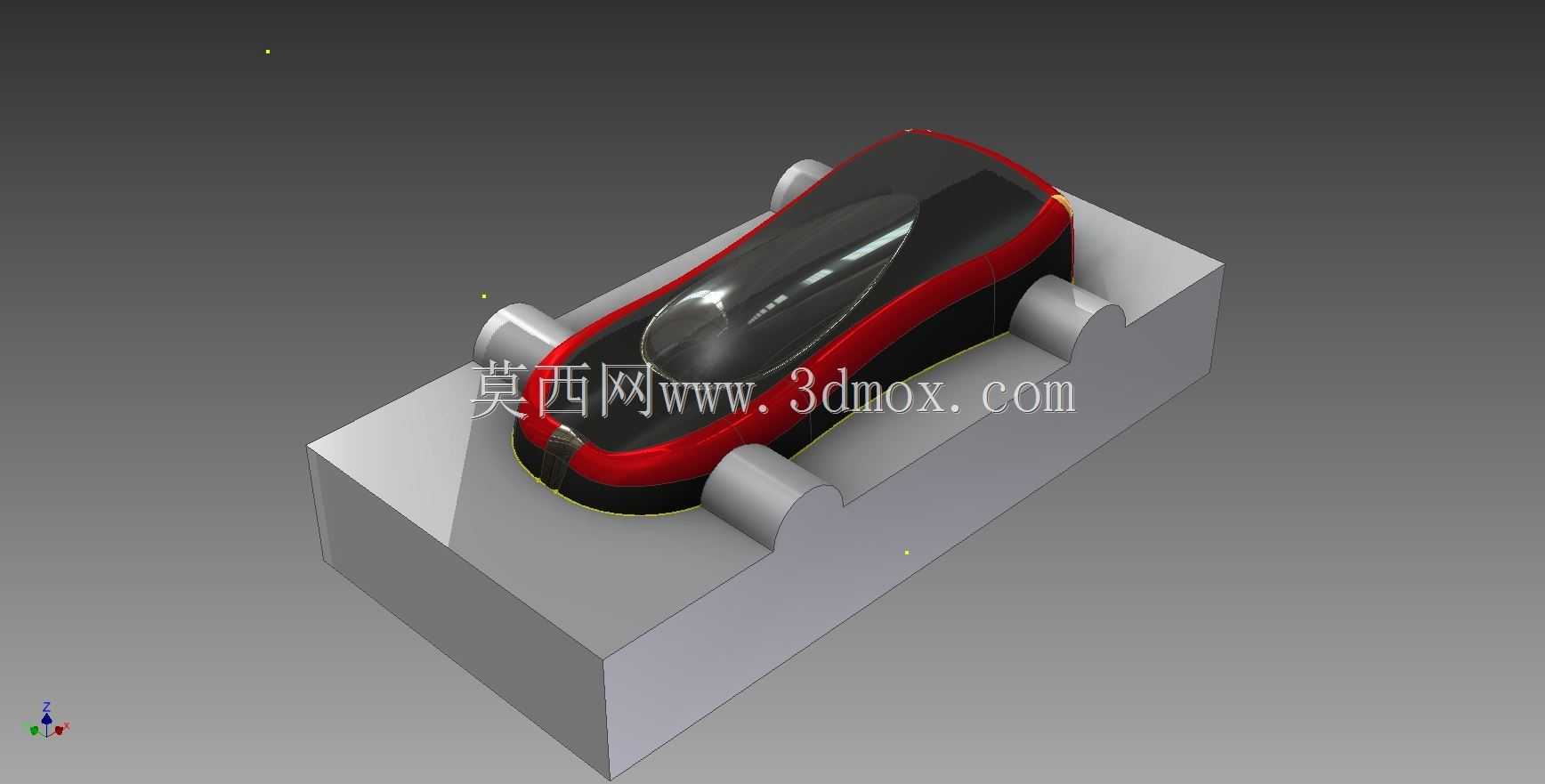

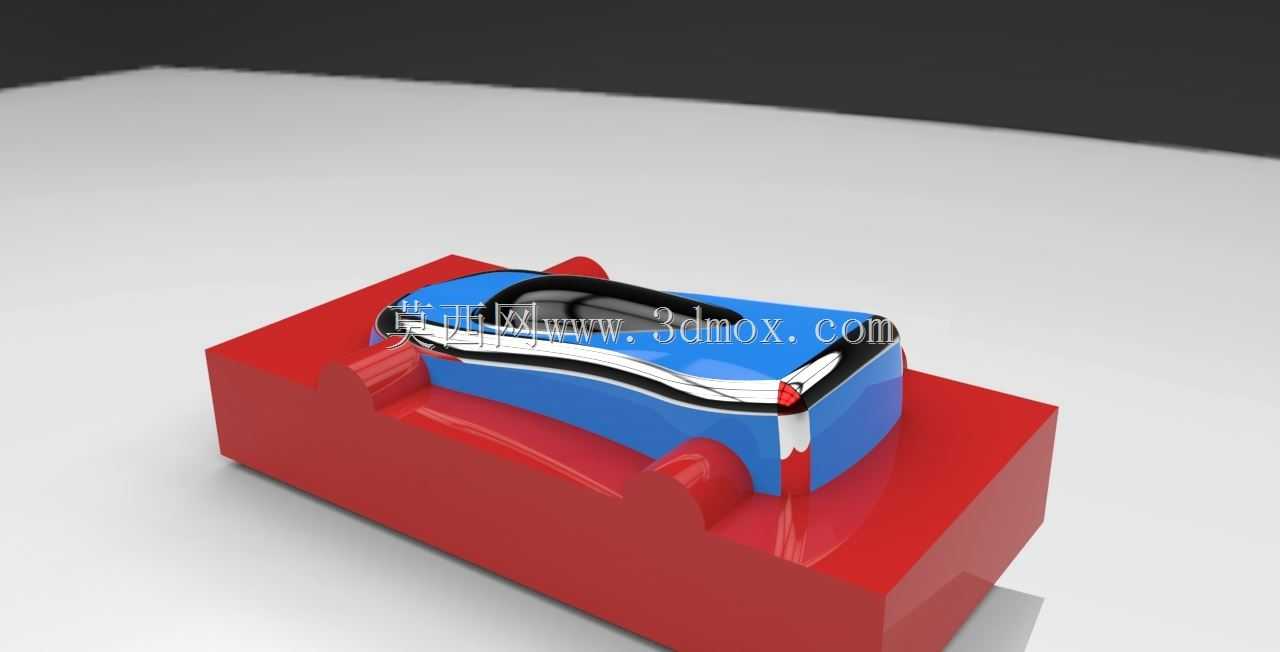

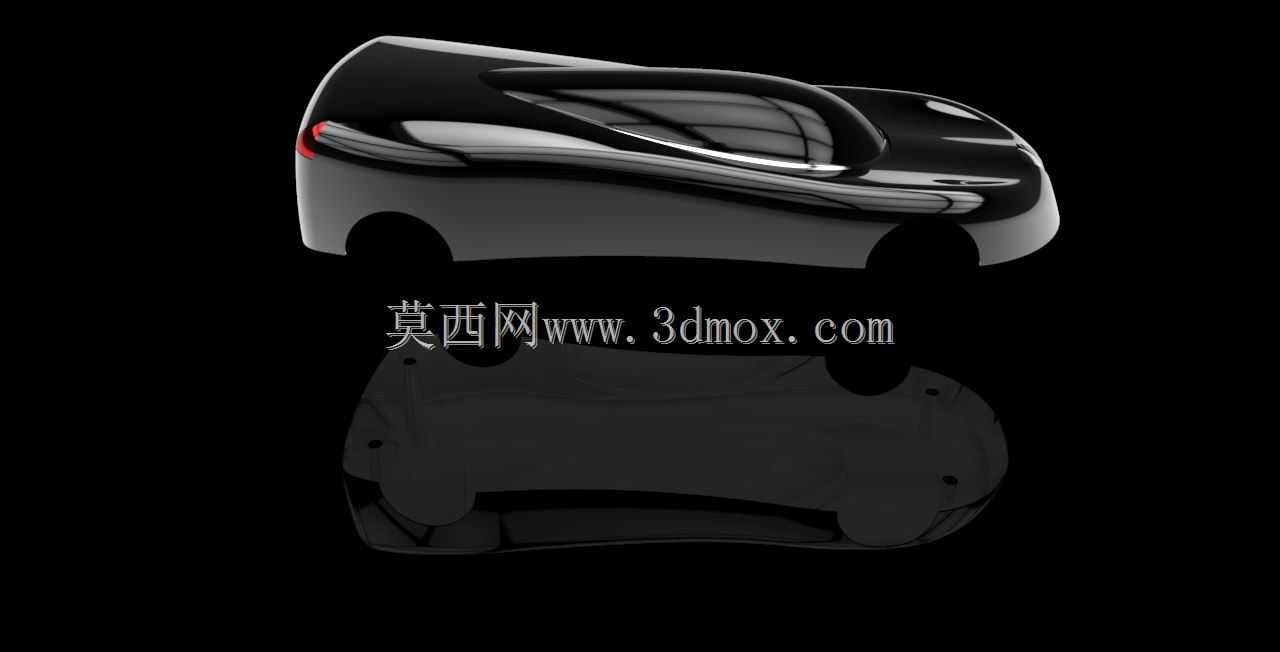

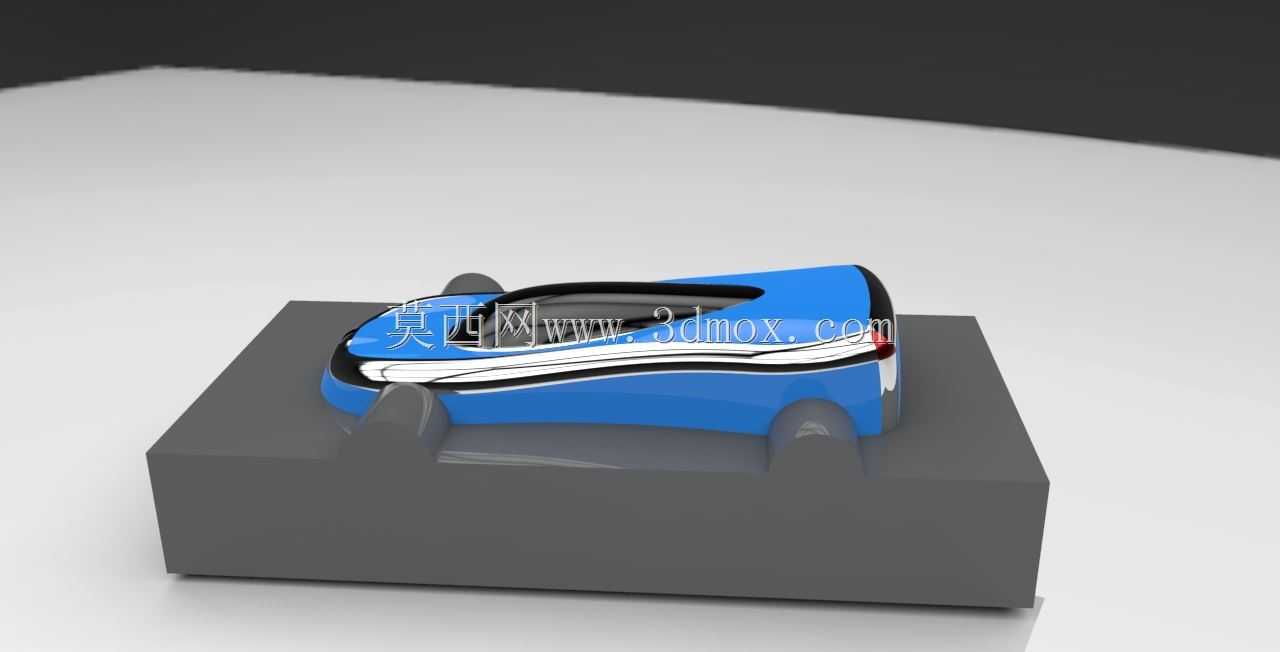

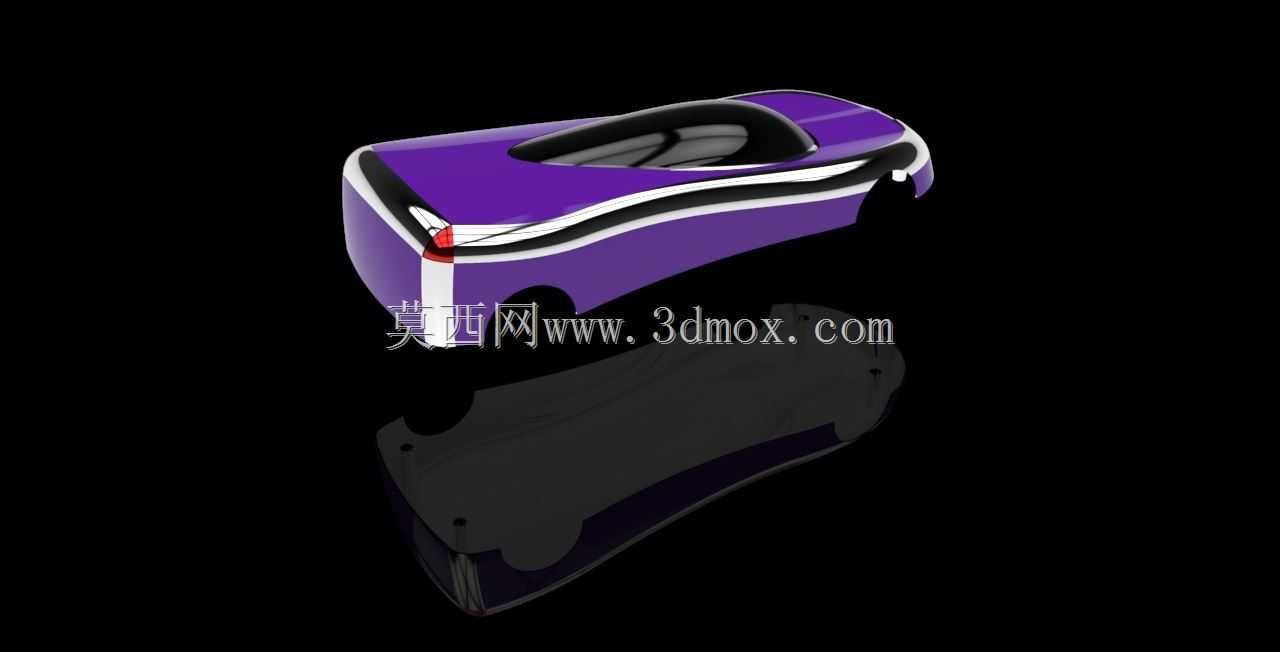

　　这套带模具的曲面结构，主要面向小型塑胶玩具车的批量注塑生产场景，适配常规卧式注塑机的装夹规格，模架采用标准龙记模胚尺寸，整体安装边界控制在300mm×250mm×220mm范围内，可直接适配120吨锁模力的注塑设备，无需额外定制非标模架，能大幅缩短模具加工周期。从产品功能层面看，玩具车本体采用一体化流线曲面设计，外壳壁厚均匀控制在1.8mm，既满足儿童玩具的抗摔强度要求，也避免注塑过程中出现缩痕、缺胶等成型缺陷，车身侧面的装饰筋条深度控制在0.8mm，脱模斜度设置为1.5°，无需额外做滑块抽芯结构，能有效降低模具加工成本与后期维护难度。设计过程中优先考虑了成型后的脱模顺畅性，分型面沿着车身曲面的最大轮廓线设置，贴合曲面走势做了0.

　　02mm的贴合公差，避免合模时出现飞边，前后模的型腔采用整体铣削加工，曲面区域预留0.1mm的抛光余量，经省模后可达到镜面效果，直接成型出亮面车身外观，减少后续喷涂工序。模具的顶出结构采用顶块加顶针组合的方式，对应车身内部的加强筋位置设置顶针，避免顶出时在外观面留下顶白痕迹，流道采用侧浇口进胶，浇口位置设置在车身底部非外观区域，成型后可快速修剪浇口残留，不会影响外观质感。冷却水路围绕型腔做环绕布置，水路直径8mm，距离型腔壁15mm，进出水温差控制在3℃以内，可将成型周期控制在25秒以内，满足批量生产的效率要求。整套结构在设计时同步做了模流分析验证，确认了填充时间、熔接痕位置都在可控范围内，排气槽开设在分型面的熔接痕末端，深度0.

　　02mm，既可以顺利排出型腔内的空气，也不会出现跑料飞边问题。对于玩具类产品的安全要求，所有边角位置都做了R0.5mm以上的圆角处理，没有尖锐棱角，符合玩具安全规范，模具的导向机构采用标准导柱导套，配合公差H7/f6，合模定位精度可达0.01mm，保证长期生产的成型尺寸稳定性。
