漫威影视道具美国队长盾牌结构设计

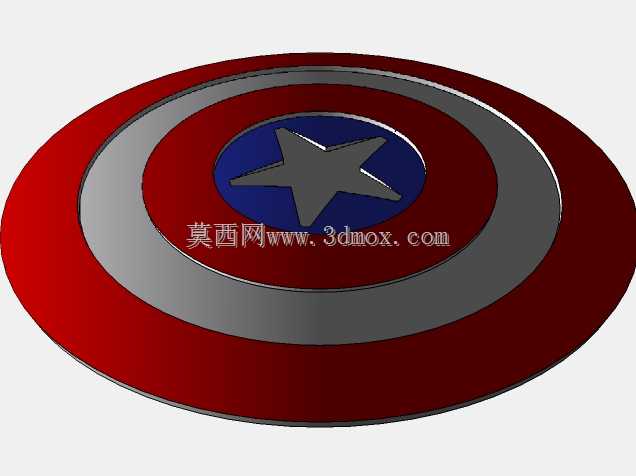

　　这款圆形盾牌的结构设计，最初的需求来自影视道具制作与周边衍生品开发领域，在实际应用中，既可以作为影视拍摄的实体道具使用，也能经过材质适配调整后作为cosplay活动的手持装备，部分经过强度强化的版本还可用于主题场馆的互动体验装置，适配不同场景下的使用需求。从功能特性来看，整体采用同心圆分层结构，最外层为弧形收边设计，能够在受到外力冲击时将作用力沿环形结构均匀分散，避免应力集中造成结构形变；中心区域的星形凸起结构并非单纯装饰，在设计时做了加厚处理，对应手持握把的中心安装位，能够在握持时将受力直接传递到手臂，提升持握稳定性。设计过程中首先确定了整体的圆形对称基准，以中心星形的几何中心为整个模型的原点，所有环形结构的圆心均与该原点重合，

　　保证旋转对称性，在做曲面建模时，盾面采用微弧凸面设计，而非完全平面结构，这个弧度参考了实际防暴盾牌的曲面设计逻辑，既能够提升整体结构的抗弯折性能，也能让视觉效果更具立体感。分层结构的每一圈环带都做了等宽设计，相邻环带之间预留了0.2mm的装配间隙，方便实际加工时不同材质的环带进行嵌合组装，不需要额外做复杂的卡扣结构就能实现紧配。外形尺寸方面，整体直径控制在600mm左右，盾面的凸起弧度最高点距离安装平面的高度为80mm，背部的握把安装位距离盾体内侧表面预留了40mm的操作空间，能够满足成年人单手握持的空间需求，安装边界上，背部的两个绑带固定座分别设置在中心左右两侧120mm位置，固定座的安装孔位采用通用的M5螺纹孔规格，

　　不管是安装皮质绑带还是硬质握把都能适配，不需要额外二次打孔。在细节处理上，盾体边缘做了R3的圆角过渡，避免尖锐边缘造成划伤，中心星形的每个边角都做了微小的倒角处理，既还原了原作的视觉效果，也能避免尖角处的应力集中导致加工或使用过程中出现崩边问题。整个模型的曲面都做了G2连续处理，在进行3D打印或者钣金加工时，不会出现曲面断层的问题，表面的分色区域都做了独立的面拆分，方便后期进行表面喷涂处理时做遮罩分色，不需要额外在模型上刻画分色线，给后期工艺留出调整空间。
