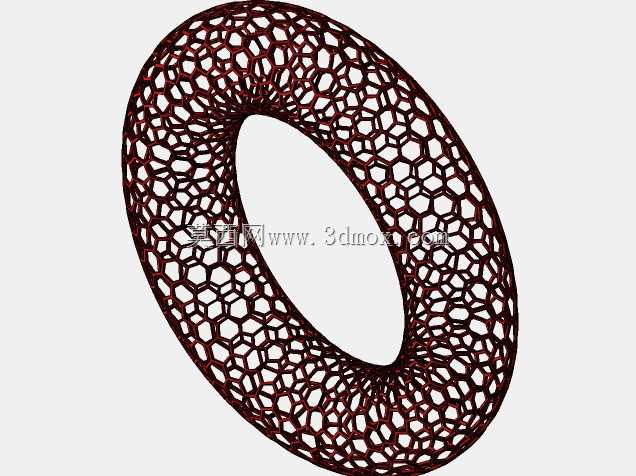

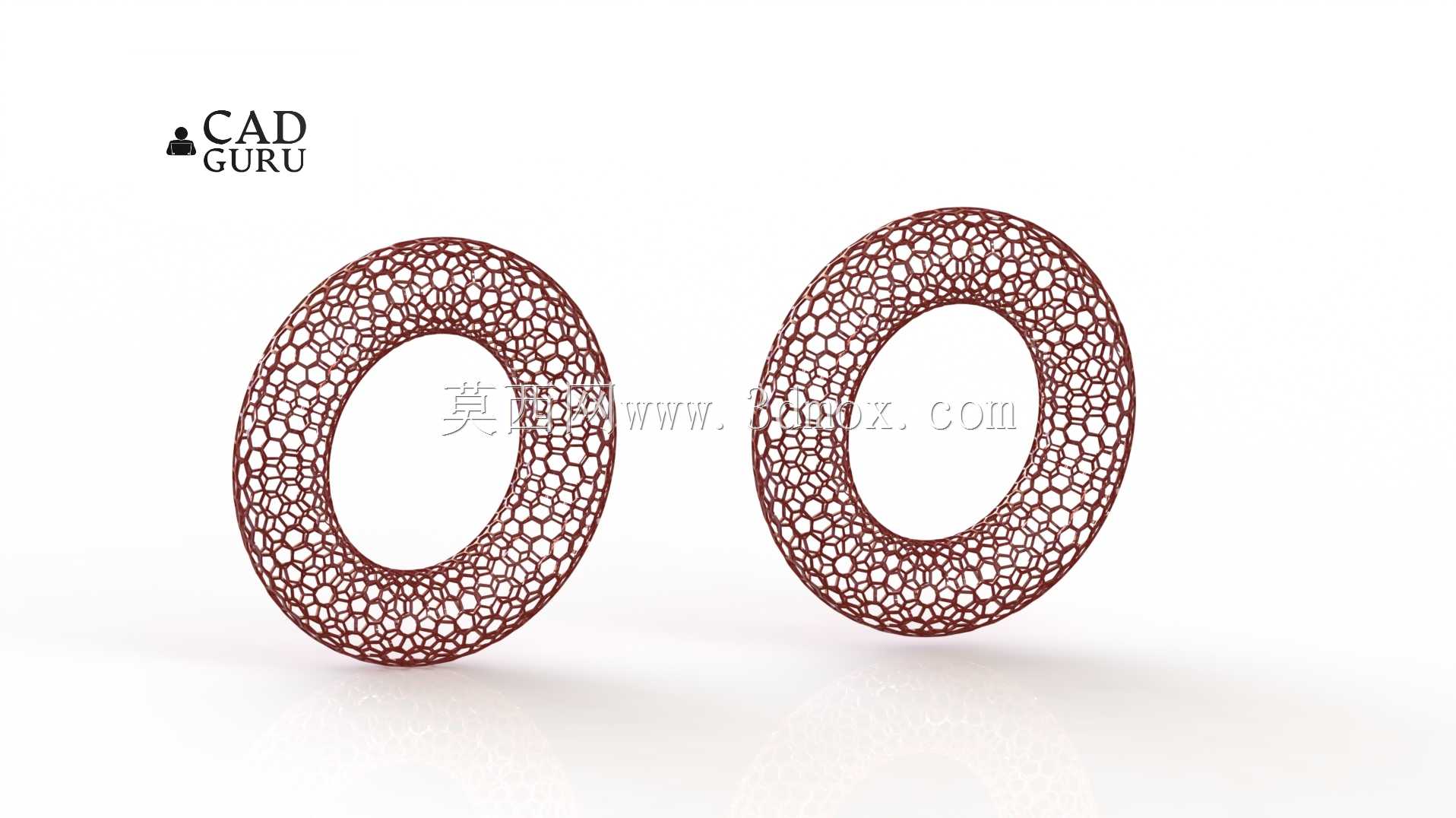

六边形镂空网格环形结构设计

　　这类六边形网格环面结构，在轻量化结构设计领域有着非常广泛的落地场景，最常见的应用方向集中在流体整流、缓冲支撑、装饰性防护以及特种过滤构件的设计开发中。不同于实心环体的厚重设计，六边形网格的排布逻辑是经过结构力学验证的——同等耗材用量下，六边形单元的受力传递路径最均匀，不会出现四边形网格常见的应力集中拐角，也不会像三角形网格那样在曲面弯折处产生过大的成型内应力，尤其适配环形曲面的连续曲率变化，从环面内侧到外侧的网格单元可以顺着环的径向自然渐变尺寸，不需要额外做单元畸变修正。

　　设计这类结构的时候，首先要确定环体的核心安装边界：先锁定环的中心回转半径、环管自身的截面直径这两个核心尺寸，这两个参数直接决定了构件能不能适配安装位——比如用作管道接口的整流栅时，环的外径要和管道内径做间隙配合，公差通常控制在0.1mm以内，避免安装后出现旁漏；如果是用作设备外壳的通风防护环，环的截面直径要匹配外壳的安装卡槽宽度，保证卡接后无松动。网格的丝径尺寸需要结合使用场景调整：如果是承重缓冲用途，丝径要适当加粗，网格单元尺寸控制在丝径的3-5倍，保证整体环体的径向承压能力满足负载要求，受压时网格单元会通过微小的弹性形变分散冲击力，不会出现局部断裂；如果是通风过滤类用途，丝径可以做细，单元尺寸根据过滤颗粒的粒径调整，保证通透率的同时实现拦截效果。

　　从建模逻辑来看，这类结构不能直接在平面上画网格再弯曲成环，那样会导致环内侧的网格被挤压变形、外侧网格被拉伸失真，正确的设计思路是先构建环面的UV展开曲面，在展开面上排布等尺寸的六边形单元，再通过曲面映射把单元贴合到环体曲面上，之后沿着曲面法向拉伸丝径，最后做所有交接位置的圆角过渡，避免尖角位置的应力集中。实际生产中这类结构如果采用金属3D打印成型，还要额外考虑网格的自支撑性——六边形单元的倾斜角度刚好满足SLM工艺的无支撑成型要求，不需要额外添加支撑结构，能大幅降低后处理的工作量，打印完成后只需要简单打磨表面即可投入使用；如果是采用注塑成型，就要在网格的拼接位置设计均匀的拔模斜度，保证开模时不会拉伤网格筋条。

　　这类结构还有一个很实用的特性，就是镂空率可以通过调整六边形单元的大小灵活控制，在需要减重的航空航天配套构件、便携设备的支撑环上，可以把镂空率做到70%以上，在大幅降低构件重量的同时，保留环体90%以上的结构强度，比传统的钻孔镂空环的力学表现好很多。另外在流体管路中使用时，六边形网格的导流效果比圆形孔更稳定，流体经过网格时不会产生明显的紊流涡旋，能有效降低管路的振动和噪音，这也是很多液压系统的整流环优先选用六边形网格结构的核心原因。
