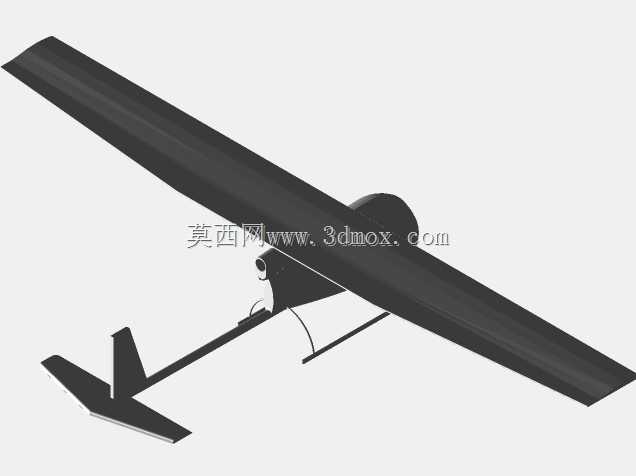

小型固定翼长航时无人飞行器结构设计

　　这款小型固定翼无人飞行器的结构设计，核心围绕低空小范围作业场景的实际需求展开，在前期方案选型阶段就摒弃了多旋翼构型的续航短板，选用上单翼常规尾翼布局，适配10-15平方公里范围内的航测、巡检、边境低空巡查、农林作业信息采集等场景的使用需求。从实际作业逻辑来看，这类小型无人机不需要专用起降跑道，手抛即可完成起飞，配合尾钩或者简易滑橇结构就能在平整草地、硬化路面完成降落，作业部署灵活性远高于同量级的其他构型飞行器。

　　在功能特性设计上，整机采用模块化快拆思路，机翼与机身通过定位销加卡扣的方式连接，不需要额外工具就能完成拆解收纳，拆解后可放入普通双肩背包携带，非常适合外业单人作业的转运需求。机身中段预留了标准的设备安装舱位，可根据作业任务快速更换载荷模块：执行航测任务时可挂载正射相机模块，执行电力巡检任务时可更换可见光加红外双光吊舱，执行农林作业时可替换为小型多光谱传感器，设备舱的安装边界预留了足够的走线空间与减震安装位，可避免飞行过程中的振动影响载荷采集精度。

　　外形尺寸设计上，整机翼展控制在1.2米量级，机身长度0.8米左右，这个尺寸区间既保证了低速飞行时的升阻比，能实现超过40分钟的连续作业续航，同时也不会因为尺寸过大导致外业携带不便。机翼采用平凸翼型，在12-18米每秒的巡航速度区间拥有最优升阻比，失速速度可低至8米每秒，即使在低空作业遇到突发紊流也能保持足够的飞行稳定性。尾翼采用常规V尾布局，相比传统平垂尾结构减少了结构重量与飞行阻力，同时尾撑杆采用碳纤维薄壁管结构，在保证结构刚度的前提下尽可能降低尾部重量，将整机重心控制在机翼弦长30%的最优位置，不需要额外添加配重就能满足纵向静稳定要求。

　　结构细节设计上，机身前部预留了动力系统安装位，可适配推力在800-1200g量级的电动动力组，安装接口兼容市面上主流的折叠桨规格，飞行时桨叶转动不会与机身、尾撑结构发生干涉。起落部分采用简易滑橇加尾撑的结构，没有复杂的收放机构，既减轻了结构重量，也能在降落时吸收冲击能量，避免硬着陆时机身内部的载荷设备受到过大冲击。机翼内部设计了加强肋与翼梁结构，翼梁采用碳纤维方管作为主承力构件，可承受5g以上的机动过载，即使在作业中遇到突发的强侧风也不会出现机翼结构变形或者断裂的问题。整体设计没有冗余的装饰性结构，所有外形曲面都服务于气动效率与结构强度需求，零部件的拆分充分考虑了3D打印加工的工艺性，大部分结构件不需要支撑就能完成打印制作，后期维护更换单个零件的成本极低，非常适合小批量试制与个人爱好者、小型作业团队自行制作使用。
