工程机械挖掘作业臂结构设计方案

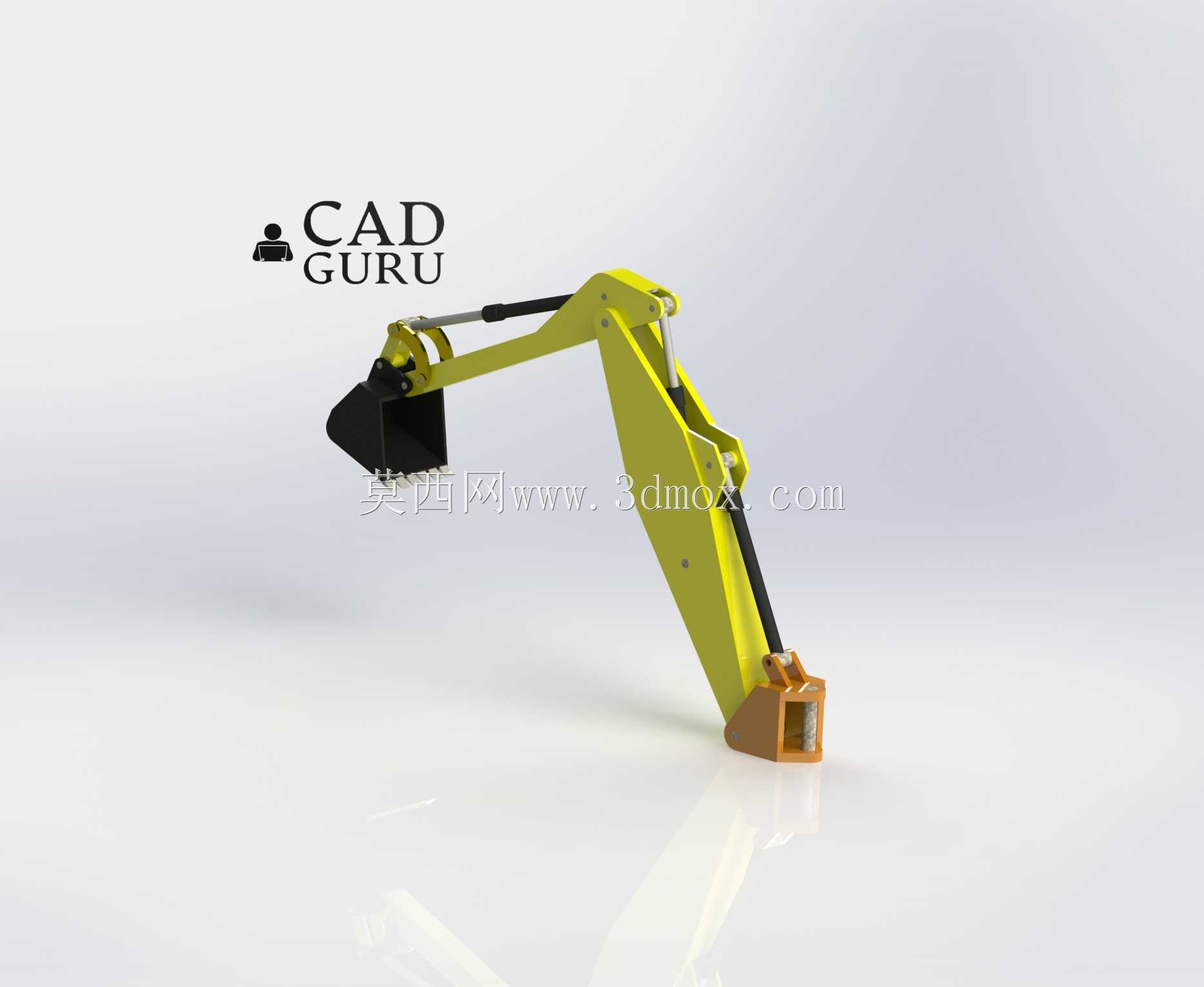

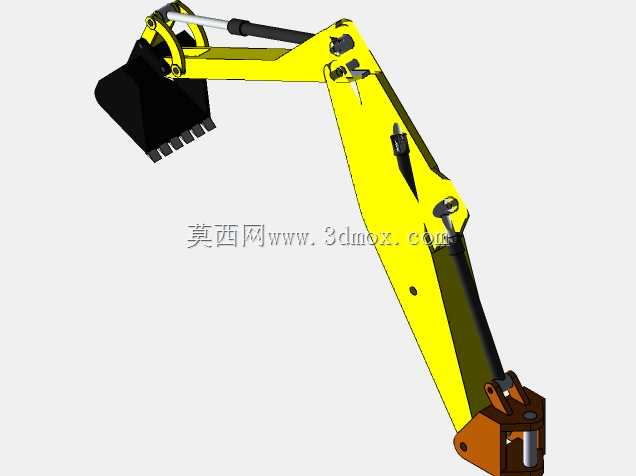

　　在土方施工、矿山剥离、市政管线开挖、场地平整这类常规工程作业场景里，挖掘作业臂作为整机直接接触作业介质、输出作业动作的核心执行总成，其结构合理性直接决定设备的作业覆盖范围、负载耐受能力与动作流畅度。这套作业臂采用经典的反铲式三段铰接结构，由动臂、斗杆、铲斗三个主要结构件，搭配对应的液压油缸铰接组成，整体结构的铰接点布局经过反复校核，可满足常用6-8吨级小型挖掘设备的作业参数要求。从设计逻辑上看，动臂采用变截面箱型焊接结构，靠近机身铰接端的截面尺寸更大，可承载整机举升时的最大弯矩，向斗杆铰接端逐步收窄截面，在保证结构强度的前提下尽可能降低臂体自身重量，减少液压系统的无用功损耗；斗杆同样采用箱型焊接结构，其铰接点间距匹配动臂的摆角范围，

　　可保证在最大挖掘深度位置时，斗杆油缸仍能输出足够的挖掘推力，不会出现传动角过小导致的力臂折损问题；铲斗部分采用带斗齿的切削结构，斗唇部位做了加厚处理，可适配黏土、砂石、松散风化岩这类常见作业介质的切削需求，斗背的弧度设计兼顾了卸料流畅度与结构抗冲击能力，避免铲掘硬质物料时出现斗体变形。安装边界方面，动臂根部的双铰接耳板间距、销轴孔径完全匹配小型挖掘机的上车架安装座尺寸，无需额外改动上车架结构即可完成装配；各液压油缸的铰接座位置、销轴规格也匹配对应吨位设备的通用液压件参数，维修替换时可直接选用市面常规规格的油缸密封件与销轴配件，降低后期运维成本。各铰接部位的转动间隙设计预留了润滑脂通道与密封安装槽，

　　可有效阻挡作业过程中的泥沙进入铰接摩擦副，延长销轴与轴套的使用寿命。从作业覆盖参数来看，这套臂体搭配对应主机后，最大挖掘深度可达4米左右，最大卸料高度超过3.5米，最大挖掘半径覆盖6米范围，可满足小型市政工程、农田水利改造、厂区内物料转运这类场景的作业需求，同时臂体的结构强度预留了1.5倍的安全系数，可承受偶尔铲掘硬质密实土层时的冲击载荷，不会出现结构焊缝开裂、臂体塑性变形的问题。设计过程中对臂体的重心位置做了优化，在全行程举升、收斗动作中，臂体重心的偏移量控制在合理范围，可降低整机倾翻力矩，提升设备在边坡作业时的稳定性；各油缸的行程匹配经过运动仿真校核，全动作范围内不会出现结构件干涉、油缸过行程顶死的问题，动作衔接流畅，复合动作时的各部件运动轨迹无冲突，可支持动臂举升同时收斗、斗杆回收同时转斗这类常用复合作业动作，匹配熟练操作手的作业节奏，提升单次作业循环的效率。
