手动螺旋顶升承重支撑装置结构设计

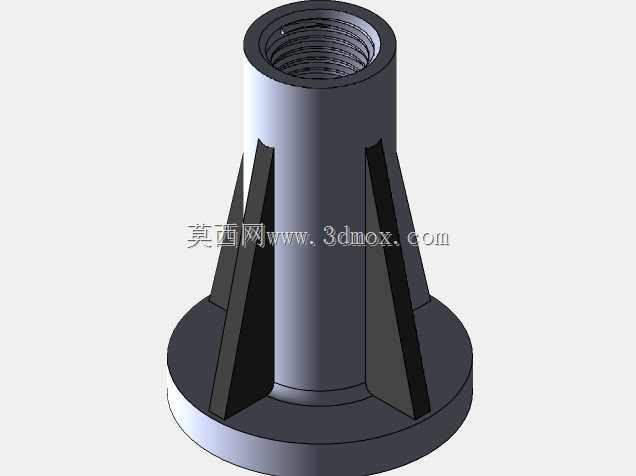

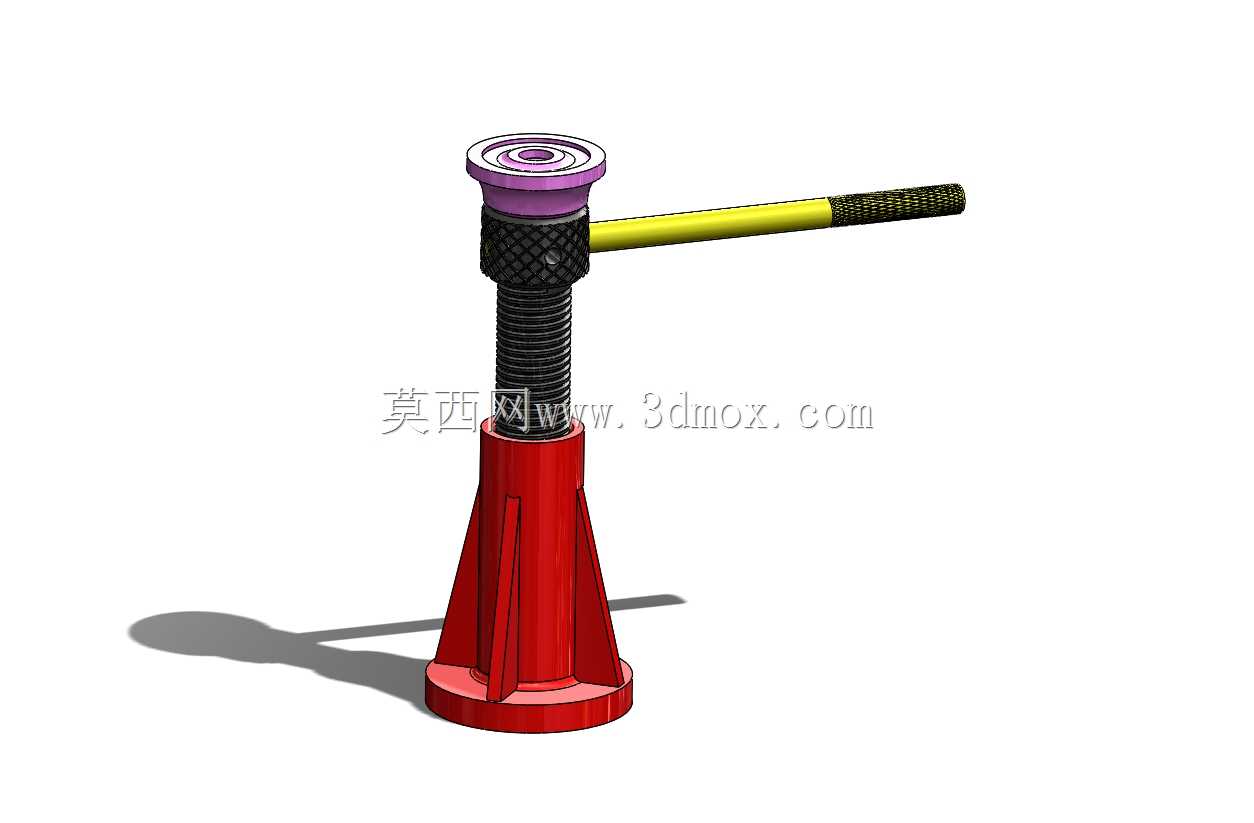

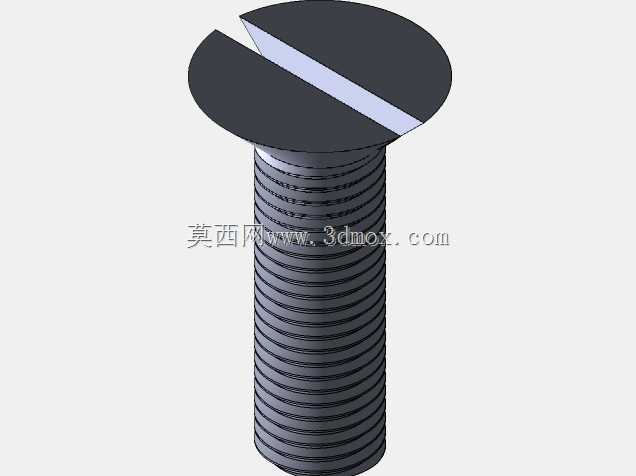

　　这类手动螺旋顶升装置，在设备检修、小型构件安装、工装调平场景里的使用频率非常高，不像液压顶升设备存在密封泄漏、长期静置回落的隐患，纯机械螺旋副的自锁特性，能让它在长时间承重工况下保持稳定的支撑高度，哪怕是在无动力的野外作业现场，也能依靠人力完成顶升作业。从结构设计逻辑来看，整个装置的受力路径非常清晰，底部锥形铸钢底座直接接触支撑地面，大直径的底盘接触面能有效分散承重载荷，避免在硬质地面出现压痕、软质地面出现下陷的问题，锥面过渡的结构既提升了底座的抗倾覆能力，也减少了不必要的材料冗余，控制整体自重。中间的传动部分采用梯形螺纹传动副，这是整个装置的核心受力结构，梯形螺纹的牙型角设计兼顾了传动效率和自锁性能，

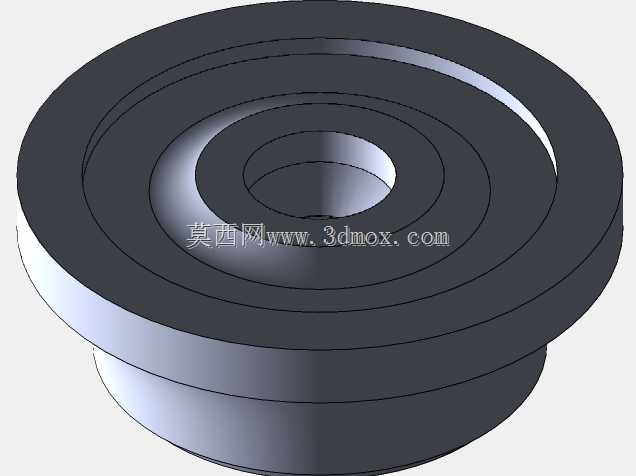

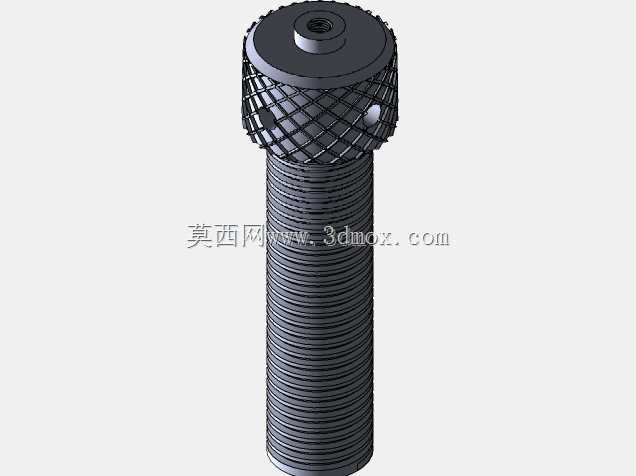

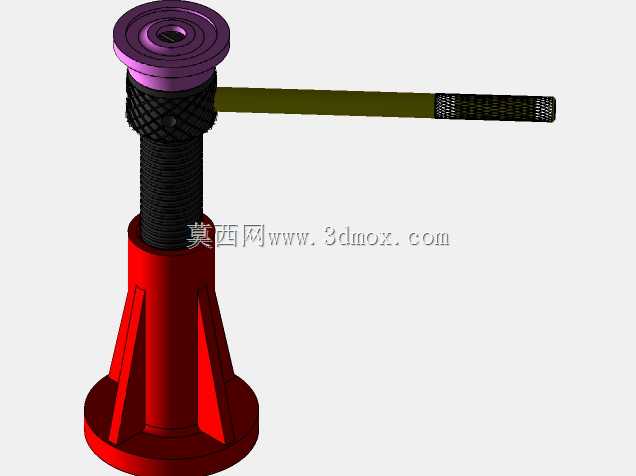

　　顶升过程中转动摇臂带动螺杆旋转，将回转运动转化为直线顶升动作，螺纹副的导程设计经过匹配，既不会因为导程过大导致顶升费力，也不会因为导程过小拖慢顶升行程效率，摇臂的握持段做了防滑滚花处理，操作时手部不易打滑，力臂长度经过核算，单人施加正常握力就能达到额定顶升载荷。顶部的支撑头做了环形凹槽设计，接触被支撑构件时能有效限位，避免顶升过程中构件滑移，支撑头与螺杆顶端采用活动连接，可小幅自适应调整接触角度，适配不同底面形态的被支撑物件。在安装边界与尺寸适配方面，这类装置的收拢高度能适配多数低矮作业空间，最大顶升行程覆盖常规检修作业的高度需求，整体外径尺寸控制合理，能伸入设备底部的狭窄间隙完成支撑作业，不需要额外开挖作业坑或者垫高基础。

　　设计过程中需要重点校核螺纹副的接触应力、螺杆的压杆稳定性、底座的抗压强度，避免重载工况下出现螺纹滑牙、螺杆弯曲、底座开裂的失效问题，同时各活动配合面预留合理的间隙公差，保证长期使用后不会因为锈蚀、杂物卡滞导致操作卡涩，外露的传动螺纹段可配套防尘护套，减少工地扬尘、砂砾对螺纹配合面的磨损，延长整体使用寿命。
